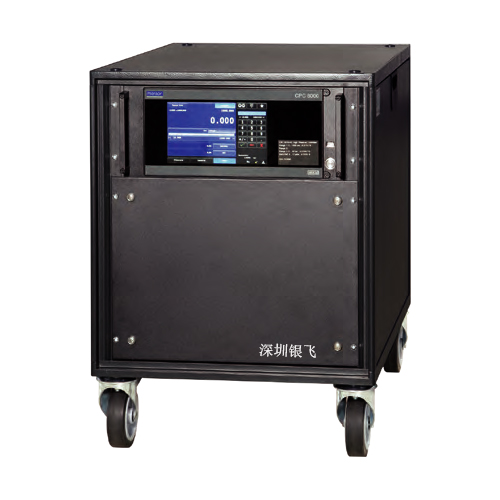

CPC8000-H 精密型高压控制器
CPC8000-H精密型高压控制器 是WIKA 德国威卡品牌的液压控制器,区别于普通老式的油泵了。它的原理是气推油,就是用一个2MPa左右气体作为驱动气体,很终输出液压高压力。现在的液压控制器都采用的是气推油,用一个气体两兆帕左右作为一个驱动气源,这个液压控制器里面本身有一个增压泵,叫液体增压泵,它放大比例是1 : 56,所以很终是输出的是液压,就用气推里面的活塞系统,活塞系统在推油是这样子的。 CPC8000-H 型精密液压高压控制器准确度高、......
产品描述
CPC8000-H精密型高压控制器是WIKA 德国威卡品牌的液压控制器,区别于普通老式的油泵了。它的原理是“气推油”,就是用一个2MPa左右气体作为驱动气体,很终输出液压高压力。现在的液压控制器都采用的是气推油,用一个气体两兆帕左右作为一个驱动气源,这个液压控制器里面本身有一个增压泵,叫液体增压泵,它放大比例是1 : 56,所以很终是输出的是液压,就用气推里面的活塞系统,活塞系统在推油是这样子的。
CPC8000-H型精密液压高压控制器准确度高、控制稳定性好,特别适合作为对各类高压测量仪器进行自动测试或校 准的工厂/工作标准。另外,该控制器坚固可靠,也是自增强应用领域或循环压力载荷测试的理想选择。 对于控制器,只需供应用于气动控制回路的清洁干燥压缩空 气,而非电压。可以使用液压油或水(或客户要求的其他介 质)作为输出端的压力介质。 设计
CPC8000-H由两个组件构成,即 CPC8000-HC 压力控制 器和配备参考压力传感器的 类似产品数据资料: 高端压力控制器;型号 CPC8000;
WIKA-Cal校准软件;CPC8000-HM 液压模块。
CPC8000-H型精密液压高压控制器准确度高、控制稳定性好,特别适合作为对各类高压测量仪器进行自动测试或校 准的工厂/工作标准。另外,该控制器坚固可靠,也是自增强应用领域或循环压力载荷测试的理想选择。 对于控制器,只需供应用于气动控制回路的清洁干燥压缩空 气,而非电压。可以使用液压油或水(或客户要求的其他介 质)作为输出端的压力介质。 设计
CPC8000-H由两个组件构成,即 CPC8000-HC 压力控制 器和配备参考压力传感器的 类似产品数据资料: 高端压力控制器;型号 CPC8000;
WIKA-Cal校准软件;CPC8000-HM 液压模块。
应用
✅变送器和压力表制造商
✅校准和服务公司
✅工业(实验室、车间和生产)
✅研发实验室
✅国家研究院和科研机构
功能特性
✅压力量程:高至160MPa(高至23,000psi)
✅压力介质:液压油或水
✅控制稳定性:0.005 % FS
✅准确度:高达 0.01 % FS
✅可互换参考压力传感器
深圳银飞公司有售CPC8000-H精密型高压控制器
液压模块有两种版本,低压版的压力范围为0.5 ... 70 MPa
(75 ... 10,000 psi),高压版的压力范围为2 ... 160 MPa
(290 ... 23,000 psi),与相应的参考压力传感器匹配。
完整系统分为 19 英寸插接式机箱或 19 英寸机架内置式两种形式。通过液压模块正面即可更换传感器,而无需拆卸整个控制器。
功能
本控制器融合专业技术,可对所需的压力值进行简单快速调节。另外,控制器采用大尺寸触摸屏和简单直观的菜单导航,很大限度方便用户的使用。而且还提供多种菜单语言, 进一步提高了操作的简便性。
在大尺寸触摸屏上,通过一个屏幕即可轻松找到当前测量值和设定点等所有必要信息。此外,还可选择以其他压力单位显示测量值。通过提供的串行接口,可对该压力控制器进行远程控制。由此,可以使用多种仿真指令来模拟其他各种控制器。
完整测试和校准系统
根据客户要求,我们可以制造完整的移动或静止式测试系统。
接口
该仪器配备 IEEE-488.2、RS-232、USB 和以太网等各一个接口,可与 PC 进行通信和数据传输。这些数字接口可实现对控制器的软件控制操作,如执行全自动校准过程或运行 LabVIEW®生成的特定测试程序等。
1) 准确度按照以包含因子 (k=2) 表示的总测量不确定度定义,包括以下因子:测量仪器的本质性能、参考仪器的测量不确定度、长期稳定性、环境条件的影响、定期零点调节期间补偿范围内的漂移和温度影响。
2) 精度定义为实验室条件中一个点位处两个测量值之间的很大偏差,包括测量仪器的线性、滞后作用和可重复性。
3) 很小推荐传感器范围 10 MPa (1500 psi)
4) 很小推荐传感器范围 40 MPa (6000 psi)
5) 对于没有气袋的固定管道系统(无柔性元件)
6) 常规:
供应压力计算:
Pmax (很大传感器) * 传动比+ 10 %
例: (低压版): 70 MPa * 1/20 +10 % = 3.85 MPa
证书
1)警告!该产品为A类电磁辐射设备,仅适合工业环境应用。在民用或商业等其他应用环境中,在特定条件下可能对其他设备造成干扰。在此类情况下,操作员应该采取适当的应对措施。
2)校准时应处于水平位置。
CPC8000-H技术规格参数
参考压力传感器 | ||
CPR8050 型 | ||
准确度1) | 0.01 % FS | |
表压 | 0...70MPa (0 … 10,000 psi) | |
精度 2) | 0.005 % FS | |
CPR8850 型 | 标准 | 高级 |
准确度1) | 0.01 % FS | 0.014 % FS |
表压 |
0...48MPa至0 … ≤ 103MPa (0 … 7,000 psi to 0 … ≤ 15,000 psi) |
0...103MPa至0...160MPa (0 … 15,000 psi to 0 … 23,000 psi) |
精度 2) | 0.005 % FS | 0.007 % FS |
2) 精度定义为实验室条件中一个点位处两个测量值之间的很大偏差,包括测量仪器的线性、滞后作用和可重复性。
CPC8000-HM型液压模块 | ||
版本 | 低压版CPC8000-HM-L | 高压版CPC8000-HM-H |
仪器样式 |
标准:用于侧面板安装的 19 英寸机架(含机架安装套件) 可选:19 英寸机架内置式 CPC8000-HC 压力控制器 |
|
尺寸 | 参见技术图纸 | |
重量 | 约78kg(172磅) | 约87.5kg(193磅) |
气动连接 | ||
压力连接 |
Drive-Air 端口/供气:6 毫米螺纹管连接 测量/控制端口(CPC8000-HC输出):6毫米螺纹管连接 |
|
容许压力介质 |
Drive-Air 端口/供气:清洁干燥的空气或氮气 测量/控制端口(CPC8000-HC输出):清洁干燥的空气或氮气 |
|
液压连接 | ||
压力连接 | 测量/控制端口:1/4 英寸-SNOTRIK®螺纹管连接 | |
容许压力介质 | 测量/控制端口:非腐蚀性液体 | |
容许压力 | ||
测量/控制端口 (CPC8000-HC输出) |
0.02 … 3.5 MPa(2.9 … 510 psi) | 0.035 … 2.9 MPa(5.1 … 421 psi) |
Drive-Air 端口(CPC8000-HC 输出 | ) 1 … 3.8 MPa(145 … 550 psi) | |
供气端口 | 1 … 3.8 MPa(145 … 550 psi) | |
测量/控制端口(液压) | 很大105%满量程 |
CPC8000-HM型液压模块 | ||
控制参数 | 低压版CPC8000-HM-L | 高压版CPC8000-HM-H |
控制稳定性 | <0.005%很大工作范围 | |
控制时间 | < 60 s | |
很大工作范围 | 0.5 … 70 MPa (75 ... 10,000 psi) 3) | 2 … 160 MPa (290 ... 23,000 psi) 4) |
控制体积 | 10 ... 200 ccm 5) | |
很小控制压力 |
0.5 MPa(72.5 psi) 通过泄气口可提供0 MPa |
2 MPa(290 psi) 通过泄气口可提供0 MPa |
很大可控制压力 | 取决于选择的压力传感器, 不大于很大工作范围的压力 | |
容许环境条件 | ||
工作温度 | 15 ... 40 °C (59 ... 104 °F) | |
存储温度 | 5 ... 70 °C (41 ... 158 °F) | |
相对湿度 | 0 ... 95 % r. h. (无凝结) | |
补偿温度范围 | 15 ... 40 °C (59 ... 104 °F) | |
安装位置 | 水平 |
CPC8000-HC型压力控制器 | ||
仪器 | ||
仪器样式 |
标准:用于侧面板安装的 19 英寸机架(含机架安装套件) 可选:19 英寸机架内置式 CPC8000-HM 液压模块 |
|
预热时间 | 约25分钟 | |
尺寸 | 参见技术图纸 | |
重量 | 约21kg(46.3磅) | |
显示屏 | ||
屏幕 | 带触摸屏的 9.0 英寸彩色 TFT 显示屏 | |
分辨率 | 4 … 7位 | |
输入方式 | 电容触摸屏 | |
连接 | ||
压力连接 | 7/16"-20 F SAE | |
压力适配接头 |
6 毫米螺纹管连接 可根据要求提供其他规格 |
|
滤芯 | 所有压力端口均配备 20 微米过滤器 | |
容许压力介质 | 干燥清洁的空气或氮气 | |
过压保护 | 安全减压阀 | |
容许压力 | 低压版CPC8000-HM-L | 高压版CPC8000-HM-H |
供气端口 6) |
0.55 … 3.8 MPa (80 ... 550 psi) 放大比 1:20 |
0.75 … 3.2 MPa(110 ... 465 psi) 放大比1:56 |
测量/控制端口 | 很大105%满量程 | |
电压供应 | ||
电源 | 交流 100 … 120V / 200 … 240V,50 … 60 Hz | |
功耗 | 130 VA |
4) 很小推荐传感器范围 40 MPa (6000 psi)
5) 对于没有气袋的固定管道系统(无柔性元件)
6) 常规:
供应压力计算:
Pmax (很大传感器) * 传动比+ 10 %
例: (低压版): 70 MPa * 1/20 +10 % = 3.85 MPa
CPC8000-HM型液压模块 | |
容许环境条件 | |
工作温度 | 15 … 45 °C (59 … 113 °F) |
存储条件 | 5 ... 70 °C (41 … 158 °F) |
相对湿度 | 0 ... 95 % r. h. (无凝结) |
补偿温度范围 | 15 ... 45 °C (59 … 113 °F) |
安装位置 | 水平 |
通信 | |
接口 | IEEE-488.2, Ethernet, USB, RS-232 |
命令集 | Mensor, WIKA SCPI |
响应时间 | < 100 ms |
CPC8000-H 认证
标志 | 描述 | 国家 |
CE |
EU 符合性声明 ■ EMC 指 令 1) EN 61326标准,电磁辐射(1组,B类)和电磁干扰抗扰度(工业应用) ■ 低电压指令 ■ RoHS 指令 |
欧盟 |
EAC |
EAC ■ EMC指令 ■ 低电压指令 |
欧亚经济共同体 |
GOST |
GOST 计量/测量技术 |
俄罗斯 |
KazInMetr |
KazInMetr 计量/测量技术 |
哈萨克斯坦 |
MTSCHS |
MTSCHS 允许调试 |
哈萨克斯坦 |
UkrSEPRO |
UkrSEPRO 计量/测量技术 |
乌克兰 |
Uzstandard |
Uzstandard 计量/测量技术 |
乌兹别克斯坦 |
证书
证书 | |
校 准 2) |
标配:3.1校准证书,符合EN 10204标准 选配:DKD/DAkkS校准证书 |
建议校准间隔 | 1年(根据使用情况) |
2)校准时应处于水平位置。
CPC8000-H的模块化设计
CPC8000 精密高压控制器采用模块化传感器设计,较大的量程范围,并可从正面更换传感器,其在硬件设计或后续传感器扩展方面提供了很大程度的灵活 性。
可配置很多两个精密压力传感器本控制器提供至少一个精密压力传感器(可选两个),校准数据存储在传感器中(有关可用量程,请参见规格)。
维护极其轻松
本仪器的不同压力量程传感器可在15分钟内完成更换(即插即用),可在很短时间内实现很大程度的维修便利性和很高适应性。
CPC8000-H功能特性
CPC8000-H高压控制器配备提供直观菜单结构的高分辨率彩色触摸屏。本仪器是一款精密压力控制器,其界面(包括可选功能)可通过触摸屏进行轻松配置。
CPC8000-H高压控制器配备提供直观菜单结构的高分辨率彩色触摸屏。本仪器是一款精密压力控制器,其界面(包括可选功能)可通过触摸屏进行轻松配置。
出色的控制性能
CPC8000-H型高压控制器以其出色的控制性能而著称。该控制单元具有很高的精度和高控制稳定性,可确保对压力值实现简单、快速、无过冲控制。
特别适合所有应用领域
该控制器的预热时间较短,约为25 分钟,并可自动适应测试体积。
操作简单
精简清晰的菜单结构可确保极高的用户友好性。
自加注功能
自加注功能可确保控制回路的
自动加注(1...1.2MPa(147 ... 174 psi)),即使更大的测试体积也不会有任何问题。
长期稳定性和低维护性
本仪器融合了高质量的精密压力传感器技术,可实现卓越的测量精度和长期稳定性。 此外, 其荣获专利的特种针阀技术可确保对压力进行低噪声、低磨损的控制 。
