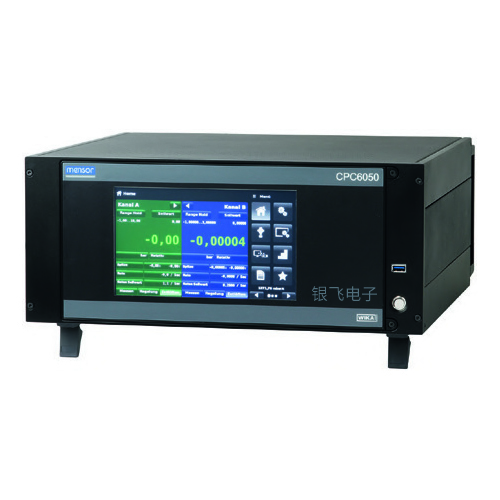

压力控制器 CPC6050
WIKA德国威卡压力控制器CPC6050 提供两种不同的压力模块，SVR 和LPPump 。SVR 模块采用特殊的电磁阀控制技术，可对设定压力进行精确控制。根据压力范围的不同，可分为四种不同类型的模块。创新的低压泵模块（LPPump）可在非常低的压力下生成压力和控制压力，无需任何外部压力源，从而使 CPC6050 成为完整的解决方案。适用于医疗和航空行业，工业（实验室、车间和生产线），变送器和压力表制造商，校准服务公司和服务行业，研发实验室等等。模块化设......
产品描述
WIKA德国威卡压力控制器CPC6050提供两种不同的压力模块，SVR 和LPPump 。SVR 模块采用特殊的电磁阀控制技术，可对设定压力进行精确控制。根据压力范围的不同，可分为四种不同类型的模块。创新的低压泵模块（LPPump）可在非常低的压力下生成压力和控制压力，无需任何外部压力源，从而使CPC6050成为完整的解决方案。适用于医疗和航空行业，工业（实验室、车间和生产线），变送器和压力表制造商，校准服务公司和服务行业，研发实验室等等。模块化设计可以根据用户需求来灵活搭置，以用户需求为产品设计目的和宗旨。CPC6050压力控制器可以装配有两个可同时运行的独立压力调节通道。每个通道可以配备很多两个变送器。CPC6050控制器还可以选装大气压参考以模拟表压或绝压。CPC6050可提供台式机箱和19英寸机架安装两种型号供客户选择。
可选认证
证书
2)在水平位置或操作位置校准
CPC6050在一台仪器内提供了两个独立的运行通道，从而实现了更高的灵活性。用户可同时进行两个独立的校准过程。当然，用户还能对两个通道进行差值运算以得到差压值。每个通道都配有专门的压力模块和多达两个压力传感器。压力模块采用特殊的电磁阀控制技术，可对设定压力进行精确控制。根据压力范围的不同，可分为四种不同类型的模块。
深圳银飞公司有售压力控制器CPC6050，欢迎来电咨询选型配置及技术交流。
CPC6050压力控制器应用
本控制器压力量程为-0.1...21 MPa (-15 … 3,045 psi)，准确度高达0.01%IS-50，可适合校准实验室和生产环境中的许多应用场合。
仪器可控制很小压力2.5 kPa（10英寸水柱）起并保持极高的稳定性，是医疗和航空业校准与验证的理想解决方案。
CPC6050压力控制器配备同步校准通道、可互换即插即用式压力变送器以及直观的操作界面，易于使用和维护。
CPC6050压力控制器功能
■压力量程：-0.1 ...21 MPa (-15 ... 3,045 psi)
■控制速度15秒
■控制稳定性< 0.003 %
■准确度：读数的0.01 % (IntelliScale)
■精 度 0.004 % FS

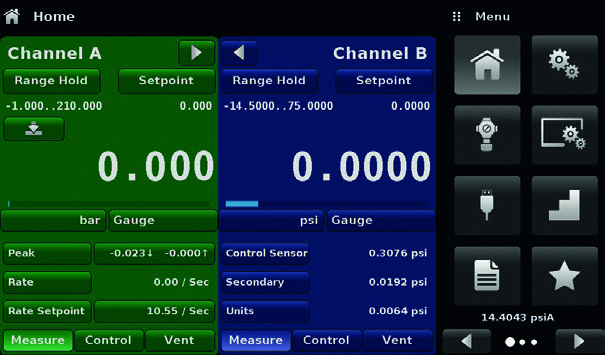

配备触摸屏，并附带直观用户界面，便于操作。提供多种菜单语言，进一步提高了可操作性。通过触摸屏输入或远程接口发送的方式，指定特定压力设定值。可使用STEP按钮，以可编程的已定义步进值更改压力。而且，用户也可使用仪器菜单轻松创建多种测试程序。根据应用场合的不同，还可选择快速、中等、慢速或用户定义的可变速率进行控制。
软件
使用WIKA-Ca l校准软件可轻松进行压力测量仪器的校准， 并生成测试证书。另外，该压力控制器可使用串行命令格式对仪器进行远程控制，也可使用Mensor标准、SCPI或其他可 选命令集。
向下兼容性
高度可配置的CPC6050也可以与以前的CPC6000型压力传感 器配合使用。CPR6000传感器可以单独使用或者和CPR6050 配合使用，从而为用户提供全面的向后兼容性。
完整测试校准系统
可根据客户需求配备移动式或静止式测试系统。这些产品上配有IEEE-488.2、RS-232、USB以及以太网接口，可以和和其他仪器进行通信，从而能够集成到现有系统中。
CPC6050型压力控制器规格参数
| 参考压力传感器 | ||
| 压力范围 | 标配 | 选配 |
| 准确度 1) | 0.01 % FS 2) | 0.01 % IS-50 3) |
| 表 压 4) |
0 ... 0.0025至0 ... 21 MPa （0 ... 0.36至 0 ... 3,045 psi） |
0 ... 0.1至0 ... 21 MPa （0 ... 15至0 ... 3,045 psi） |
| 双向压力 4) |
-0.0012 ... 0.0012至-0.1 ... 21MPa (-0.18 ... 0.18至-15 ... 3,045 psi) |
-0.1 ... 1.0至-0.1 ... 21 MPa （-15 ... 145至-15 ... 3,045 psi） |
| 绝压 5) |
0 ... 0.05至 0 ... 21.1 MPa绝压 （0 ... 7.5至0 ... 3,060 psi绝压） |
0 ... 0.1至0 ... 21.1 MPa绝压 （0 ... 15至0 ... 3,060 psi绝压） |
| 精度 6) | 0.004 % FS | 0.004 % FS |
| 校准间隔 | 365天 7) | 365天 |
| 可选大气压力参考 | ||
| 功能 |
大气压参考可用于切换压力类型8)，比如绝压<=>表压。对于表压传感器来说， 传感器的测量范围必须从-0.1 MPa [-15 psi]开始，以实现绝压仿真。 |
|
| 测量范围 | 55.2 ... 117.2 kPa绝压（8 ... 17 psi绝压） | |
| 准确度1) | 0.01 %读数 | |
| 压力单位 | 39 + 2种可自由编程的压力单位 | |
1)该参数由总测量不确定性定义，用包含因子 (k = 2) 表示并纳入以下因素：仪表的固有性能、基准仪表的测量不确定性、长期稳定性、环境条件的影响，以及定期零点调节期间整个补偿范围的漂移和温度影响。
2)满量程= 测量范围结束值- 测量范围起始值
3)0.01 % IS-50准确度：对于量程的0…50%来说，准确度为一半量程的0.01 %；而对于量程的50…100%来说，准确度为读数的0.01%。
4) 对于≥ 10 ... ≤ 13.8 MPa [≥ 1,500 ... ≤ 2,000 psi] 的压力范围，压力表将是密封的表压传感器。
5)绝压传感器的很小校准范围是 600m Torr。
6)定义为整个规定的补偿温度范围内的线性，重复性和滞后的综合影响。
7)对于0.1 MPa (15 psi) 以下表压或绝压以及145 psi双向压力范围而言，该值为180天。其他压力范围均为365天。
8)对于压力类型模拟，我们建议使用原始的绝压传感器，这样可通过零点调节消除零点漂移。
| 基本仪表 | |
| 仪表 | |
| 仪表型号 |
■ 台式机箱 ■ 带侧面板的19"机架安装套件 |
| 尺寸 | 参见技术图纸 |
| 重量 | 约22.7 kg (50 lbs)（含所有内部选件） |
| 预热时间 | 约15分钟 |
| 基本仪表 | ||
| 显示 | ||
| 屏幕 | 8.9"彩色液晶显示器（电阻式触摸屏） | |
| 分辨率 | 4 ... 6位（视测量范围和单位而定） | |
| 连接 | ||
| 压力连接 | 多达8个7/16"- 20 F SAE端口和2个1/8" F NPT端口，1 个10-32 UNF 内螺纹端口 | |
| 过滤器元件 | 仪器在所有压力端口上都装有40微米过滤器。 | |
| 压力转接头 |
■ 无 ■ 6 mm Swagelok®管接头、1/4"管接头、1/4"内螺纹NPT接头、1/8"内螺纹NPT接头或1/8" 内螺纹BSP接头 |
|
| 气压计端口转接头 |
■ 倒钩接头 ■ 6 mm管接头，1/4"管接头 |
|
| 接液部件 |
铝、黄铜、316和316L不锈钢、Buna N、FKM/FPM、PCTFE、PEEK、PTFE、PPS、玻璃填充 环氧树脂、RTV、陶瓷、硅、硅脂、聚氨酯 |
|
| 允许压力介质 | 干燥、清洁空气或氮气（ISO 8573-1:2010 class 5.5.4或更佳） | |
| 过压保护 | 可将安全泄压阀调节到用户特定的测量范围 | |
| 允许压力 | ||
| 供气端口 | 110% FS或0.069 MPa [10 psi]，以较大的为准 | |
| 测量/控制端口 | 很大105 % FS | |
| 供电电压 | ||
| 电源 | AC 100 ... 120 V, 50/60 Hz AC 220 ... 240 V, 50/60 Hz | |
| 功耗 | 很大210 VA | |
| 允许环境条件 | ||
| 储存温度 | -20.... 70 °C [-4 ... +158 °F] | |
| 湿度 | 5 … 95 % r. h. (非冷凝) | |
| 补偿温度范围 | 15 ... 45 °C (59 ... 113 °F) | |
| 安装位置 | 水平 | |
| 控制参数 | SVR module 9) | LPPump module |
| 控制稳定性 | < 有效量程的0.003% FS（典型值为0.001% FS）10) | |
| 控制模式 | 外部电源开/关 | |
| 控制时间 | 15秒11) | 25秒11) |
| 控制范围 | 0 ... 100 % FS | |
| 很低控制压力 |
0.00017 MPa [0.025 psi]排气压力或0.05% FS （取较大者） |
0.00034 MPa [0.05 psi]排气压力或0.05% FS （取较大者） |
| 超调 | 快速控制模式下< 1 % FS （慢速控制模式下典型值< 0.05 % FS） | 快速控制模式下< 1 FS （慢速控制模式下典型值< 0.1 % FS） |
| 测试容积 | 50 ... 1,000 ccm | 50 ... 300 ccm |
| 通信 | ||
| 接口 | 以太网、IEEE-488、USB、RS-232 | |
| 指令集 | Mensor、WIKA SCPI或其他可选指令集 | |
| 响应时间 | 约100 ms | |
| 内部程序 | 高达24序列，每序列很多99步 | |
9）代 表 LPSVR, MPSVR, HPSVR 和 EPSVR
10）当控制压力高于大气压时，稳定指示 10 秒后达到典型稳定性。
10）当控制压力高于大气压时，稳定指示 10 秒后达到典型稳定性。
11）当达到满量程的10%时，压力在50ml的测试空间内上升，且是在高速控制模式（SVR）或外部供电（LP泵）模式下
认证：包含在交付范围内的认证
| 标识 | 说明 | 国家 |
|
|
EU 符合性声明 | 欧盟 |
|
EMC 指令 1) EN 61326-1:2013电磁辐射（1组，A类）和抗干扰认证（工业应用） |
||
| 低压指令 | ||
| RoHS 指令 |
1)警告！本产品为A类放射设备，应用于工业环境。在民用或商业设施等其他环境中，该设备在一定条件下会对其他设备产生干扰。在这种情况下，操作人员应采取适当措施。
可选认证
| 标识 | 说明 | 国家 |
| EAC | 欧亚经济共同体 | |
| EMC 指令 | ||
| 低压指令 | ||
|
GOST 计量、测量技术 |
俄罗斯 | |
|
ROSSTANDARD 计量、测量技术 |
俄罗斯 | |
|
KazInMetr 计量、测量技术 |
哈萨克斯坦 | |
|
MTSCHS 生产许可 |
哈萨克斯坦 | |
|
BelGIM 计量、测量技术 |
白俄罗斯 | |
|
Uzstandard 计量、测量技术 |
乌兹别克斯坦 |
| 校准 2) |
■ 无 ■ A2LA校准证书（工厂标准）（符合ISO/IEC 17025标准可追溯和认证） ■ DKD/DAkkS校准证书，适用于气压基准（符合ISO/IEC 17025标准可追溯和认证） |
| 推荐再校准间隔 | 1年（根据使用情况） |
CPC6050在一台仪器内提供了两个独立的运行通道，从而实现了更高的灵活性。用户可同时进行两个独立的校准过程。当然，用户还能对两个通道进行差值运算以得到差压值。每个通道都配有专门的压力模块和多达两个压力传感器。压力模块采用特殊的电磁阀控制技术，可对设定压力进行精确控制。根据压力范围的不同，可分为四种不同类型的模块。
