WIKA UPT-20过程压力变送器
WIKA UPT-20过程压力变送器 。UPT-2x过程变送器专为智能应用而设计，具有集成温度补偿功能，广泛适用于各种应用。测量元件可以是316L不锈钢或316L不锈钢，采用优质Elgiloy合金材料。外壳可以旋转330，液晶显示器可以以90的间隔安装在不同的位置。LCD显示屏具有高度可读性，使客户可以轻松地从任何安装位置读取显示内容，甚至从5米以外的位置读取。变送器支持HART。通信协议不仅可用于模拟技术应用，也可用于现代系统应用环境。此外，变送器可以通过显......
产品描述
WIKA UPT-20过程压力变送器。UPT-2x过程变送器专为智能应用而设计，具有集成温度补偿功能，广泛适用于各种应用。测量元件可以是316L不锈钢或316L不锈钢，采用优质Elgiloy®合金材料。外壳可以旋转330°，液晶显示器可以以90°的间隔安装在不同的位置。LCD显示屏具有高度可读性，使客户可以轻松地从任何安装位置读取显示内容，甚至从5米以外的位置读取。变送器支持HART®。通信协议不仅可用于模拟技术应用，也可用于现代系统应用环境。此外，变送器可以通过显示和操作模块或HART®进行控制。接口可以直接在现场配置，也可以通过过程控制系统远程配置。通过可调量程比（20:1），客户可以记录精确的工艺值，并优化测量值的限制，而无需主要的精度限制。

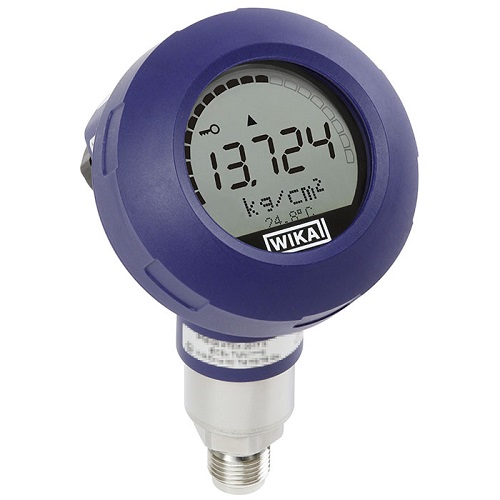

塑料外壳
功能特性
- 多功能显示器
- 易于操作的菜单导航
- 导电塑料外壳
- 大尺寸LCD显示，可旋转
- 可用于危险区域

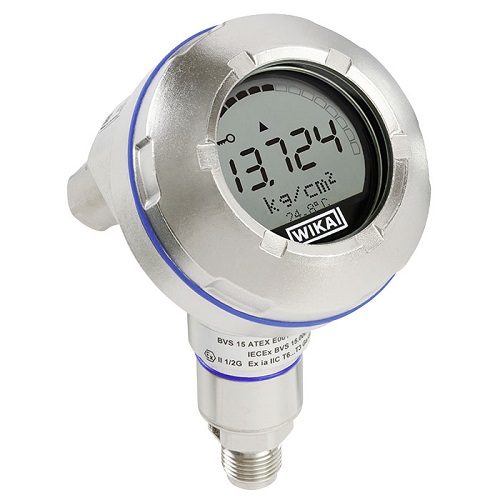

不锈钢外壳，带电解抛光表面
规格
一、测量范围
表压
MPa 0 ... 0.04 0 ... 0.16 0 ... 0.6 0 ... 1.6 0 ... 4 0 ... 10
0 ... 25 0 ... 60 0 ... 100 0 ... 160 0 ... 250 0 ... 400
psi 0 ... 10 0 ... 15 0 ... 30 0 ... 100 0 ... 300 0 ... 500
0 ... 1,500 0 .... 5,000 0 ... 10,000 0 ... 15,000 0 ... 30,000 0 ... 50,000
0 ... 60,000
绝压
MPa 0 ... 0.16 0 ... 0.6 0 ... 1.6 0 ... 4
psi 0 ... 30 0 ... 100 0 ... 300 0 ... 500
真空 +/- 测量范围
MPa -0.1 ... 0 -0.02 ... +0.02 -0.1 ... +0.06 -0.1 ... +0.5 -0.1 ... +1.5 -0.1 ... +4
psi -14.5 ... 0 -14.5 ... +15 -14.5 ... +100 -14.5 ... +300 -14.5 ... +600
测量范围> 60 MPa[10,000 psi]仅限UPT-20。
可通过量程比（按比例）设置其他测量范围。
例如，范围为0 ... 0.6 MPa [0 ... 100 psi]的仪表也适用于-0.1 ... + 0.6 MPa [-14.5 ... +100 psi]的压力范围。
但是，无法设置或测量小于0 MPa 绝压[0 psia]的数值。
真空/过载安全
真空密封 是（不适用于氧用应用）
过载安全（标准型，带冷却元件版本）
测量范围 ≤ 4 MPa [500 psi] 3 倍
测量范围 4 ... 100 MPa [500 .... 15,000 psi] 2 倍
测量范围 160 MPa [30,000 psi] 1.5 倍
测量范围 250 MPa [50,000 psi] 1.4 倍
测量范围 400 MPa [60,000 psi] 1.25 倍
二、输出信号
信号类型 ■ 4 ... 20 mA
■ 4 ... 20 mA，带HART® 信号（可选）
负载电阻Ω ■ ≤ U+ - 12 V / 0.023 A (非Ex防爆型)
■ ≤ U+ - 14 V / 0.023 A (Ex防爆型)
U+ = 负载电压（→ 详见“电源”）
阻尼 0 ... 99.9 s，可调
在经过设置的阻尼时间后，仪表的输出信号为所加压力的63 %
稳定时间 t 90
不支持HART ® 60 ms
支持HART® 80 ms
刷新率
不支持HART ® 20 ms
支持HART® 50 ms
三、准确度规格
参考条件下的准确度 1) ■ 0.15 % FS
■ 0.1 % FS（选项1）
■ 0.2 % FS（选项2）
■ 0.5 % FS（> 100 MPa [15,000 psi]）（选项3）
可调性
零点 -20 ... +95 %（向下，可调性始终受0 MPa很小绝压的限制）
量程 量程范围 ≤ 100 MPa [15,000 psi] -120 ... +120 %，零点与标称测量范围很大120%的量程之间存在差异
量程范围 > 100 MPa [15,000 psi] 很大（0 MPa abs.[0 psia]）... +105%
（向下，可调性始终受0 MPa很小绝压的限制）
量程比 无限制
量程范围 ≤ 100 MPa [15,000 psi] 建议很大量程比 20:1
量程范围 > 100 MPa [15,000 psi] 建议很大量程比 2:1
安装校正 -20 ... +20 %
不可重复性
测量范围 ≤ 100 MPa ≤ 0.1 % FS
[15,000 psi]
测量范围 > 100 MPa ≤ 0.5 % FS
[15,000 psi]
量程比特性2)
测量范围 0 ... 0.16 MPa 至 TD ≤ 5:1 准确度无变化
0 ... 100 MPa [0 ... 25 psi 至 0 ... TD > 5:1 ... ≤ 100:1 GES = GG x TD / 5
15,000 psi]
量程范围 < 0.16 MPa [30 psi] TD = 1:1 准确度无变化
TD > 1:1 ... ≤ 100:1 GES = GG x (TD + 4) / 5
量程范围 >100 MPa ≤ 0.5 x TD
[15,000 psi]
长期稳定性
量程范围 < 0.1 MPa [14.5 psi] 0.35 %/年
量程范围 ≥ 0.1 MPa [14.5 psi] 0.15 %/年
量程范围 ≥ 0.16 MPa [30 psi] 0.1 %/年
量程范围 ≥ 4 MPa [600 psi] 0.1 %/年
量程范围 > 100 MPa ≤ 0.5 %/年
[15,000 psi]
热变化、零点 / 量程（参考温度为20 °C [68 °F]）
在10 ... 70 °C [50 ... 158 °F]的 无额外的温度误差（量程范围< 100 MPa [15,000 psi]）
补偿温度范围内
在补偿范围之外 典型值 < 0.1 %/10 K（量程范围 >100 MPa [15,000 psi]: 0.2 %/10 K）
电流输出热变化（参考温度为20 °C [68 °F]）
< 18 °C 和 > 28 °C [< 64 °F 和 0.1 %/10 K（很大值为0.15 %/10 K）
> 82 °F]
1) 包括非线性精度、迟滞、零点偏移和满量程偏差（对应测量误差符合符合IEC 61298-2标准）。
2) 释义
GES：通过量程比实现的总体准确度
GG：准确度（如：0.15 %）
TD：量程比系数（如：4:1对应TD系数4）
四、参考条件（符合IEC 61298-1标准）
温度 23 °C ± 2 °C [73 °F ± 7 °F]
电源 DC 23 ... 25 V
大气压力 86 ... 106 kPa [12.5 ... 15.4 psi]
空气湿度 45 ... 75 % r. h.
特性曲线测定 终端法，符合IEC 61298-2标准
特性曲线 线性
参考安装位置 垂直，隔膜点朝下
五、供电电压
供电电压（非Ex防爆型）
供电电压 U+ DC 12 ... 36 V
供电电压（Ex防爆型）
供电电压 U+ DC 14 ... 30 V
很大电压 U i DC 30 V
很大电流 I i 100 mA
很大功率 P（i 爆炸性气体环境） 1,000 mW
很大功率 P（i 爆炸性粉尘环境） 750/650/550 mW（取决于很大环境温度）
有效内部电容 11 nF
有效内部电容 100 μH
六、过程连接
1、带压力端口（UPT-20型）
符合标准 螺纹规格 适用测量范围
EN 837 G ⅜ B ≤ 0 ... 100 MPa [0 ... 15,000 psi]
G ½ B ≤ 0 ... 100 MPa [0 ... 15,000 psi]
M20 x 1.5 ≤ 0 ... 100 MPa [0 ... 15,000 psi]
ANSI / ASME B1.20.1 ½ NPT ≤ 0 ... 100 MPa [0 ... 15,000 psi]
½ NPT，内螺纹 ≤ 0 ... 100 MPa [0 ... 15,000 psi]
¼ NPT ≤ 0 ... 100 MPa [0 ... 15,000 psi]
- M16 x 1.5 mm内螺纹，带密封锥面 ≥ 0 ... 10 MPa [0 ... 1,500 psi]
M20 x 1.5 mm内螺纹，带密封锥面 ≥ 0 ... 160 MPa [0 ... 23,200 psi]
9/16-18 UNF内螺纹F 250-C ≥ 0 ... 10 MPa [0 ... 1,500 psi]
1 1/8 -12 UNF内螺纹F 562-C ≥ 0 ... 10 MPa [0 ... 1,500 psi]

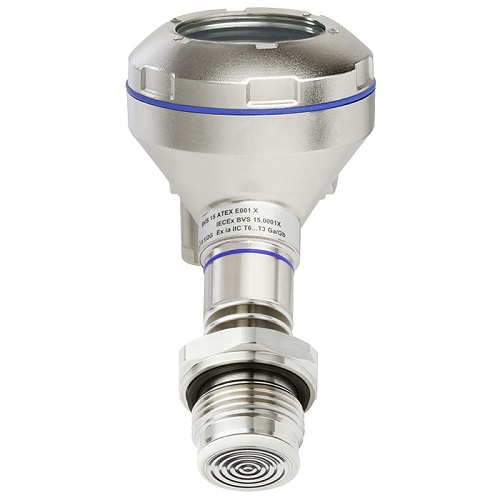

2、带平嵌隔膜（UPT-21型）
符合标准 螺纹规格 适用测量范围
- G ½ B 0 ... 0.6 至 0 ... 60 MPa [0 ... 100 至 0 ... 5,000 psi]
G 1 B ≤ 0 ... 0.16 MPa [0 ... 30 psi]
G 1 ½ B ≤ 0 ... 0.16 MPa [0 ... 30 psi]
G 1 卫生型1) 2) ≤ 0 ... 1.6 MPa [0 ... 100 psi]
G 1 卫生型，带冷却元件2) ≤ 0 ... 1.6 MPa [0 ... 100 psi]
M44 x 1.25，带活接螺母 ≤ 0 ... 4 MPa [0 ... 500 psi]
TRI-CLAMP® DN 1½，带冷却元件150 °C [302 °F] ≤ 0 ... 4 MPa [0 ... 500 psi] 4)
DN 2，带冷却元件150 °C [302 °F] ≤ 0 ... 4 MPa [0 ... 500 psi] 4)
卡箍 DIN 32676 DN 40，带冷却元件150 °C [302 °F] ≤ 0 ... 4 MPa [0 ... 500 psi] 4)
DN 50，带冷却元件150 °C [302 °F] ≤ 0 ... 4 MPa [0 ... 500 psi] 4)
开槽活接螺母 DIN 11851 DN 25，带冷却元件150 °C [302 °F] ≤0 ... 4 MPa [0 ... 500 psi]
带锥形耦合 3) DN 50，带冷却元件150 °C [302 °F] ≤ 0 ... 2.5 MPa [0 ... 500 psi]
NEUMO BioConnect® DN 40 V型，带冷却元件150 °C [302 °F] ≤ 0 ... 1.6 MPa [0 ... 500 psi]
VARINLINE® N型，带冷却元件150 °C [302 °F] ≤ 0 ... 1.6 MPa [0 ... 500 psi]
DN 40 ... 50
F型，带冷却元件150 °C [302 °F] ≤ 0 ... 1.6 MPa [0 ... 500 psi]
DN 25
1) 亦可提供温度高达150 °C [302 °F]的高温版本。
2) 适用于威卡（WIKA）910.61型适配系统，详见数据资料AC 09.20
3) 如果要求过程连接符合3-A标准且符合牛奶管道连接DIN 11851标准，则必须选用SKS Komponenten BV或Kieselmann GmbH的成形密封件。
4) 对于很大压力，必须观察卡箍的允许压力额定值。
七、压力传输介质
型号 介质
UPT-20型 测量范围 ≤ 4 MPa [500 psi]：合成油（卤烃油适用于氧气类应用）
测量范围 > 4 MPa [500 psi]：干测量单元
UPT-21型 合成油
氧气类应用通常采用卤烃油作为压力传输介质。该应用要求特殊的工艺流程清洗，已确保表面无油和油脂。亦可选择符合FDA关于食品行业要求的介质。
隔膜密封
UPT-20型过程变送器采用了隔膜密封方式，能够适应过程行业的严苛应用环境。因此，此变送器可用于极端温度环境，并能够适应腐蚀性、混合性、磨蚀性、高粘度或毒性介质。此外，广泛的无菌接头（例如，卡箍、螺纹管或DIN 11864无菌接头）测量组件可满足无菌过程工程设计的超高要求。
在工程隔膜密封解决方案中的应用
作为一个特殊的变体，UPT-20型被用于DMSU21SA型号中。这样，UPT-20型的显示和操作就可以与适配的固件和扩展的电子装置一起使用。另外安装的压力开关持续监测双膜片，以确保分离特别敏感的介质。一旦靠前个测量膜片破裂，UPT-20型的电子装置也会通过HART®信号发出警告。这意味着用户仍有时间更换测量组件，而不会导致例如药品生产过程中出现故障。
八、材料
测量范围 过程连接 材料
接液部件
UPT-20 ≤ 4 MPa [500 psi] 所有 标准 过程连接：不锈钢 1.4404 / 316L
传感器：不锈钢 1.4404 / 316L
> 4 MPa [500 psi] 所有 标准 过程连接：不锈钢 1.4404 / 316L
传感器：Elgiloy ® 2.4711
> 100 MPa [15,000 psi] 所有 标准 过程连接：不锈钢 1.4534 / 904L
传感器：不锈钢 1.4534 / 904L
UPT-21 所有 所有 标准 过程连接：不锈钢 1.4435 / 316L
膜片：不锈钢 1.4435 / 316L
■ G ½ 选项 1 过程连接：Hastelloy ® HC276 / 2.4819
■ G 1 膜片：Hastelloy HC276 / 2.4819
■ G ½ 选项 2 过程连接：镀金
■ G 1 膜片：镀金1)
氢气类应用
对于氢气的测量，建议使用镀金隔膜。如果这在技术上不可行，则应预期会出现更长的漂移。
我们对于相关问题可提供技术支持。不推荐压力测量范围≥160 MPa。
外壳
选项 1 带导电表面的塑料 (PBT)，符合EN 60079-0:2012标准
颜色：深蓝色 RAL5022
选项 2 不锈钢1.4308 (CF-8)外壳，锻造（适用于化学和石化行业）
选项 3 不锈钢1.4308 (CF-8)外壳，电解抛光表面（适用于制药、食品和卫生行业）
选项 4 1) 不锈钢外壳，环氧树脂涂层
选项 5 1) 不锈钢外壳，电抛光，环氧树脂涂层
1) 不适用于Ex防爆应用。
九、电气连接
弹簧端子 横截面积：
线或线束：0.2 ... 2.5 mm² (AWG 24 ... 14)
带终端片的线束：0.2 ... 1.5 mm² (AWG 24 ... 16)
M20 x 1.5格兰头
塑料，PA 密封件 NBR
电缆直径 6 ... 12 mm [0.24 ... 0.47 in]
防护等级，符合IEC 60529 IP66/67
黄铜，镀镍 密封件 NBR
电缆直径 5 ... 9 mm [0.2 ... 0.35 in]
防护等级，符合IEC 60529 IP66/67
不锈钢格兰头 密封件 NBR
电缆直径 7 ... 12 mm [0.28 ... 0.47 in]
防护等级，符合IEC 60529 IP66/67
不锈钢格兰头，卫生型设计 密封件 兼容FDA
电缆直径 6 ... 12 mm [0.24 ... 0.47 in]
防护等级，符合IEC 60529 IP66/67
DIN 175301-803A赫斯曼接头， 横截面积 很大1.5 mm 2 (AWG 16)
带配套接头 防护等级，符合IEC 60529 IP65 1)
M12 x 1 (4针) 圆形航空接头， 防护等级，符合IEC 60529 IP65 1)
无配套接头
电气安全 极性反接保护
1) 表中所述的防护等级仅适用于有相应防护等级的配套接头的情况。
十、显示屏和操作单元，DI-PT-U型（可选）
显示屏类型 LC显示屏1)
刷新率 200 ms
主显示屏 4 ½位数
段显示 字符大小14 mm [0.55 in]
附加显示屏 可通过菜单选择，三行刻度范围
柱状图显示屏 20段，辐射状，压力计模拟
可调单位
压力单位 ■ bar
■ psi
■ mbar
■ MPa
■ kPa
■ hPa
■ Pa
■ mH₂O
■ mmH₂O
液位单位 ■ m
■ cm
■ mm
■ ft
■ in
体积单位 ■ l
■ m3
■ gal
■ inch3
■ ft3
■ %
自定义单位 一个自定义的字符串（6个字符）可以定义为一个单位
工作状态 通过符号显示
工作温度 当使用显示屏和操作单元时，工作温度限制在-20 ... +60°C [-4 ... +140 °F]
储存温度 -40 ... +80°C [-40 ... +176 °F]
使用方法 4个按钮，用于撤销和进行设置
颜色
背景 淡灰色
数字 黑色
升级 是 (→ 参见“附件”)
显示尺寸 分为主显示屏和段显示
防护等级，符合IEC 60529标准 ■ IP20（松散）
■ IP40（内置，无盖板）
材料 外壳由ABS制成，窗口由聚酯薄膜制成
1) 对于过程发送器，只能使用此显示。→ 订单号见附件。
十一、工作条件
应用范围 适合室内和室外应用，可直接暴露在日光下
允许湿度 ≤ 93 % r. h.
允许温度范围
环境 ■ -20 ... +60 °C [-4 ... +140 °F]（带数字显示屏）
■ -40 ... +80 °C [-40 ... +176 °F] 1) （带数字显示屏）
介质 氧气应用 -20 ... +60 °C [-4 ... +140 °F]
UPT-20型 ■ -40 ... +85 °C [-40 ... +185 °F]
■ 环境温度≤40 °C [104 °F]时：-40 ... +105 °C [-40 ... +221 °F]
■ 环境温度≤30 °C [86 °F]时：-40 ... +120 °C [-40 ... +248 °F]
UPT-21型，不带冷却元件 ■ 环境温度≤80 °C [176 °F]时：85 °C [185 °F]
■ 环境温度≤40 °C [104 °F]时：105 °C [221 °F]
■ 环境温度≤30 °C [86 °F]时：120 °C [248 °F]
UPT-21型，带冷却元件 ■ 环境温度≤80 °C [176 °F]时：85 °C [185 °F]
■ 环境温度≤50 °C [122 °F]时：120 °C [248 °F]
■ 环境温度≤40 °C [104 °F]时：150 °C [302 °F]
储存 -40 ... +80 °C [-40 ... +176 °F]
密封材料对介质温度的限制（仅适用于UPT-21型）
NBR -20 ... +105 °C [-4 ... +221 °F]
FKM -20 ... +105 °C [-4 ... +221 °F]
FKM -20 ... +150 °C [-4 ... +302 °F] 2)
EPDM -40 ... +105 °C [-40 ... +221 °F]
EPDM -40 ... +150 °C [-40 ... +302 °F] 1)
抗振性，符合EN 60068-2-6标准 4 g (5 ... 100 Hz)，符合GL特性曲线2
抗冲击性
测量范围≤ 100 MPa 150 g (3.2 ms)，符合IEC 60068-2-27标准
[15,000 psi]
测量范围> 100 MPa 20 g (4.6 ms)
[15,000 psi]
防护等级，符合IEC 60529 ■ IP66/67
■ IP65（配置圆形航空接头、赫斯曼接头或过电压保护的版本）
防护等级仅限带封闭外壳接头和密封格兰头的产品。
防爆等级 → 参见认证
1) 配置圆形航空接头或赫斯曼接头的版本：-30 ... +80 °C [-22 ... +176 °F]
2) 带冷却元件的过程连接
Ex防爆型温度范围的附加规范
对于防爆型仪表，除了非防爆型仪表的温度范围外，还适用以下温度范围。
不带冷却元件的所有型号产品的温度等级/表面温度：
温度等级/表面温度 环境和介质温度
T5, T6 -40 ≤ Ta ≤ +60 °C [-40 ≤ Ta ≤ +140 °F]
T4 -40 ≤ Ta ≤ +80 °C [-40 ≤ Ta ≤ +176 °F]
T135 °C [T257 °F]
Pi = 750 maW -40 ≤ Ta ≤ +40 °C [-40 ≤ Ta ≤ +104 °F]
Pi = 650 mW -40 ≤ Ta ≤ +70 °C [-40 ≤ Ta ≤ +158 °F]
Pi = 550 mW -40 ≤ Ta ≤ +80 °C [-40 ≤ Ta ≤ +176 °F]
带冷却元件的所有型号产品的温度等级/表面温度：
温度等级 很大介质温度 环境温度
T4 120 °C [248 °F] -40 ≤ Ta ≤ +50 °C [-40 ≤ Ta ≤ +122 °F]
T3 150 °C [302 °F] -40 ≤ Ta ≤ +40 °C [-40 ≤ Ta ≤ +104 °F]
对于HART® 输出信号，可根据FDT标准使用DTM。对于变送器的所有设置和控制程序，DTM可提供自我解释、清晰的用户界面。进行测试时，DTM还可模拟所有过程值，并将参数数据归档。可记录测量值，以进行诊断。可使用DTM功能的额外罐体积计算来复制可选罐几何结构。将自动生成对应的线性化表格。可直接将线性化表格传输至变送器上。
文章来源于WIKA德国威卡
