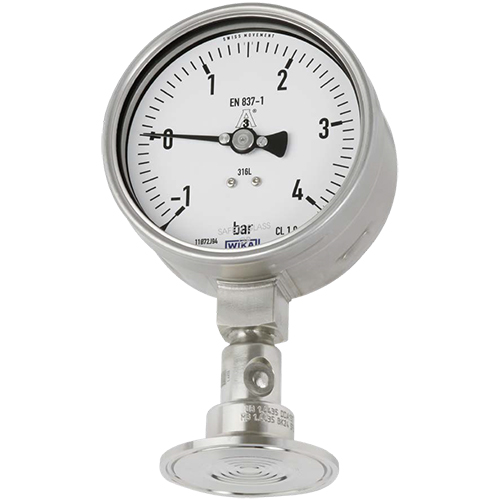

DSS22F压力表
DSS22F压力表 符合EN837-1要求的压力表组装隔膜密封，用于卫生行业，卡盘连接。隔膜密封系统用于保护侵蚀性、高粘度、易结晶、腐蚀性、危险性和有毒性环境下的压力仪表。膜片由不锈钢制成用于隔离介质。压力通过隔膜内部的系统填充液传导到压力仪表。 由于存在多种可选方案如不同的隔膜设计和材料，因此该产品存在几乎无限的应用可能性。过程连接的类型和基本制造方法是其重要的设计区分标准。 关于隔膜和隔膜系统的更多技术信息请参考IN......
产品描述
DSS22F压力表符合EN837-1要求的压力表组装隔膜密封，用于卫生行业，卡盘连接。隔膜密封系统用于保护侵蚀性、高粘度、易结晶、腐蚀性、危险性和有毒性环境下的压力仪表。膜片由不锈钢制成用于隔离介质。压力通过隔膜内部的系统填充液传导到压力仪表。
应用
深圳银飞有售
由于存在多种可选方案如不同的隔膜设计和材料，因此该产品存在几乎无限的应用可能性。过程连接的类型和基本制造方法是其重要的设计区分标准。
关于隔膜和隔膜系统的更多技术信息请参考IN 00.06“应用，操作原理和设计”。
DSS22F能满足食品行业的所有要求，其很显著的一个特点是：产品安装后的测量点易于清洗。该产品还可满足CIP（原位清洗）和SIP（原位杀菌）的要求。卡盘连接实现了产品的快速、简便的拆卸，因此当隔膜更换时可进行简单清洗。该产品的全焊接结构确保了其较长的服务寿命及良好的密封性能。
■ 食品和饮料行业卫生应用中的卫生压力测量
■ 管道和容器的机械压力显示
■ 清洗、灭菌、压力测试过程中的压力/真空监测
■ 用于气体、蒸气;液体、糊状、粉状和结晶介质
功能特性
快速清洗，无残留
卡盘连接，易拆卸，用于清洗和隔膜更换
适用于SIP和CIP
测量范围（以BAR为单位） [psi]
DSS22F压力表规格参数指标
| 压力表型号DSS22F | |
| 设计标准 | Pressure gauge with Bourdon tube per EN 837-1, welded to diaphragm seal |
| 外径尺寸Nominal size (NS) | 100 |
| Accuracy class | 1.0 |
| Scale range |
0 ... 0.6 to 0 ... 25 bar [0 ... 15 to 0 ... 360 psi] or all other equivalent vacuum or combined pressure and vacuum ranges |
| Pressure limitation |
Steady: Full scale value Fluctuating: 0.9 x full scale value Short time: 1.3 x full scale value |
|
Permissible temperature range Medium Ambient Storage |
10 ... 80 °C [50 ... 176 °F] for SIP and CIP max. 130 °C [266 °F] 10 ... 40 °C [50 ... 104 °F] 10 ... 60 °C [50 ... 140 °F] |
| Ingress protection | IP65 per IEC/EN 60529 |
|
Material wetted non-wetted |
Diaphragm: Stainless steel 1.4435 [316L] Diaphragm seal, pressure element: Stainless steel Dial, pointer: Aluminium Case: Stainless steel 1.4301 [304] Window: Laminated safety glass |
|
Surface roughness wetted non-wetted |
Ra ≤ 0.76 µm [30 µin] per ASME BPE SF3 (except for weld seam) Case: Ra ≤ 0.76 µm [30 µin] (except for weld seam) |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level F and ISO 15001 (< 1,000 mg/m²) |
| System fill fluid | Medicinal white mineral oil KN 92 (FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, JP) |
| 压力量程 | |||
| 0 ... 1 [0 ... 15] | 0 ... 1.6 [0 ... 25] | 0 ... 2.5 [0 ... 40] | 0 ... 4 [0 ... 60] |
| 0 ... 6 [0 ... 100] | 0 ... 10 [0 ... 160] | 0 ... 16 [0 ... 250] | 0 ... 25 [0 ... 300] |
| 真空和+/-测量范围 | ||
| -1 ... +5 [-30 inHg ... +70] | -1 ... +9 [-30 inHg ... +130] | -1 ... +10 [-30 inHg ... +145] |
