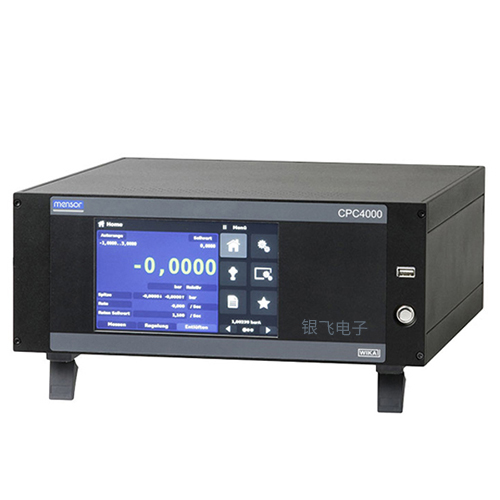

工业压力控制器 CPC4000
工业压力控制器CPC4000准确度高达0.02% ，控制压力极其稳定，特别适合作为变送器制造的生产工具、压力 测量仪器的校准和维护工具，也可作为各类压力测量仪器校准的工厂/工作标准。CPC4000 提供聚结物过滤器、截断和排放阀等可选污染防护附件，是在石油和天然气工厂使用的理想选择。根据客户要求，我们可以制造完整的移动或静止式测试系统。 CPC4000工业型压力控制器关键参数 压力量程：-0.1~21 MPa 控制速度：10 秒 控制稳定性： 0.005 % FS 准确度可达到......
产品描述
工业压力控制器CPC4000准确度高达0.02%，控制压力极其稳定，特别适合作为变送器制造的生产工具、压力 测量仪器的校准和维护工具，也可作为各类压力测量仪器校准的工厂/工作标准。CPC4000 提供聚结物过滤器、截断和排放阀等可选污染防护附件，是在石油和天然气工厂使用的理想选择。根据客户要求，我们可以制造完整的移动或静止式测试系统。
1）以包含因子 (k=2) 表示的总测量不确定度定义，其中因子包括仪器的内在性能、参考元件的测量不确定度、长期稳定性、环境所造成的影响、周期性零点调整中超过补偿范围的漂移和温度影响。
2）满量程 = 量程终值 - 量程起始值
3）0.02 % IS-50 准确度：在 满量程的0~50 % 时，准确度是半量程的 0.02 %；在 满量程的50~100 %时 ，准确度是读数的 0.02 %。
警告！这是 A 类f辐射设备，设计用于工业环境中。在民用或商用安装等其他环境中，某些条件下可对其他设备产生干扰。此时，操作人员应采取适当措施。
深圳银飞公司有售工业压力控制器CPC4000
CPC4000工业型压力控制器关键参数
压力量程：-0.1~21 MPa
控制速度：10 秒
控制稳定性：< 0.005 % FS
准确度可达到 0.02 % IS (IntelliScale)
精度：0.008%FS
精度：0.008%FS
工业压力控制器CPC4000功能
控制器采用触摸屏和简单直观的菜单导航，很大程度方便用户的使用。另外，还提供多种菜单语言，进一步提高了操作简便性。仪器很多可包含两个内置传感器，每个参考压力传感器的量程可在准许范围内由用户确定。
视具体应用而定，操作人员可在三种设定点方法中选择任意一种：
1.直接通过触摸屏上的键盘输入压力值（设定点）。
2.通过定义固定压力步进值或量程值的百分比，来定义达到所需压力值的步骤。
3.测试序列由用户定义，可编程。
软件：使用 WIKA-CAL 校准软件可轻松进行压力测量仪器的校准，并生成测试证书。另外，也可使用串行命令格式、Mensor 标准、SCPI 或其他可选命令集对仪器进行远程控制。
完整测试和校准系统：根据客户要求，我们可以制造完整的移动或静止式测试系统。本仪器配备一个 IEEE-488.2、RS-232、USB（附带可选USB-WiFi 适配器）接口和一个以太网接口，可与其他仪器进行通信，从而可集成到现有系统中。
工业压力控制器CPC4000技术参数
| CPR4000 型参考压力传感器 | ||
| 压力量程 | 标准 | 可选 |
| 准确度 1) | 0.02 % FS 2) | 0.02 % IS-50 3) |
| 表压 | 0~0.035 至 0~21 MPa | 0~0.1 至 0~21 MPa |
| 双向 | -17~17kPa 至 -0.1~21MPa | -0.1~1 至 -0.1~21MPa |
| 绝压 | 0 ~0.1 至 0 21.1 MPa 绝压 | 0 ~0.1 至0 ~21.1 MPa 绝压 |
| 校准周期 | 365 天 | 365 天 |
| 可选大气压参考 | ||
| 功能 |
大气压参考可用于切换压力类型7)，即绝压 <=> 表压。对于表压传感器，其测量量程必须从 -0.1 MPa 开始才能进行完整的绝压模拟。 |
|
| 测量量程 | 552 117.2 kPa 绝压 | |
| 准确度 1) | 读数的 0.02 % | |
| 压力单位 | 38 个，另加 2 个可随意编程单位 | |
2）满量程 = 量程终值 - 量程起始值
3）0.02 % IS-50 准确度：在 满量程的0~50 % 时，准确度是半量程的 0.02 %；在 满量程的50~100 %时 ，准确度是读数的 0.02 %。
4) 压力量程低于0.1 MPa (15 psi)表压或绝压以及145 psi 双向时为180天；365天仅适用于特定量程
5) 对于压力类型模拟，建议使用原装绝压传感器，以便通过零点调节消除零点漂移。
5) 对于压力类型模拟，建议使用原装绝压传感器，以便通过零点调节消除零点漂移。
| 基本仪器 | |
| 仪器 | |
| 仪器型号 |
标准：台式机箱 选件：19 英寸机架安装套件 |
| 尺寸 | 请参见技术图纸 |
| 重量 | 约 12.7 kg，包括所有内部选件 |
| 预热时间 | 约15 分钟 |
| 显示屏 | |
| 屏幕 | 7.0 英寸彩色LC电阻触摸屏 |
| 解析度 | 4 ...6 位数，取决于量程和单位 |
| 连接 | |
| 压力连接 | 4个带7/16"- 20 F SAE的端口和1个带1/8" F NPT 的端口 备选：一个带倒勾接头的端口 |
| 过滤元件 | 本仪器在所有压力端口均配备 40 微米过滤器。 |
| 压力端口适配接头 |
标准：无 选件：6 mm管接头，1/4英寸管接头，1/4 英寸内螺纹 NPT 接头，1/8英寸内螺纹NPT 接头或1/8 英寸内螺纹 BSP 接头 |
| 容许压力介质 | 干燥、清洁的空气或氮气（ISO 8573-1:2010 级别 5.5.4 或更高） |
| 接液部件 | 铝、黄铜、316 和 316L 不锈钢、Bune N、FKM/FPM、PCTFE、PEEK、PTFE、PPS、玻璃填充的环氧树脂、RTV、陶瓷、硅胶、硅脂、尿烷 |
| 过压保护 | 安全减压阀固定到参考压力传感器，并可调整到自定义的测量量程 |
工业压力控制器CPC4000基本仪器性能
| 容许压力 | |
| 供气端口 | 大约 110 % FS |
| 测量/控制端口 | 很大 105 % FS |
| 电压 | |
| 电源 | 交流 100~110 V/200~240 V，50/60 HZ |
| 功耗 | 很大 120 VA |
| 容许环境条件 | |
| 存放温度 | 0~70 °C |
| 湿度 | 5~95 % RH（相对湿度，无凝结） |
| 补偿温度范围 | 15~45 °C |
| 安装位置 | 水平 |
| 控制参数 | |
| 控制稳定性 | 小于主量程的 0.005 % |
| 控制模式 | 慢速、正常、快速和可变 |
| 控制时间 | 10 秒（对50 毫升测试容积压力增加10 % FS） |
| 控制范围 | 0~100 % FS |
| 很小控制压力 | 过排气压力0.17kPa，或者0.05 % FS，两者取高位 |
| 超调 | 快速控制模式下 ＜ 0.3 % FS（慢速控制模式下，一般＜ 0.1 % FS） |
| 测试容积 | 50~1,000 立方厘米 |
| 通信 | |
| 接口 | 标准：以太网、IEEE-488、USB、RS-232 可选：WiFi（带有 USB-WiFi 适配接头） |
| 命令集 | Mensor、WIKA SCPI、其他可选 |
| 响应时间 | 约 100 毫秒 |
工业压力控制器 CPC4000认证
| 标志 | 描述 | 国家 |
| CE |
EU declaration of conformity ■ EMC 指令 6) EN 61326辐射 (A类1组) 和抗干扰度（工业应用） ■ 低压指令 |
欧盟 |
|
EAT |
EAC ■ EMC 指令 ■ 低压指令 |
欧亚经济共同体 |
|
KazInMetr 计量、测量技术 |
哈萨克斯坦 |

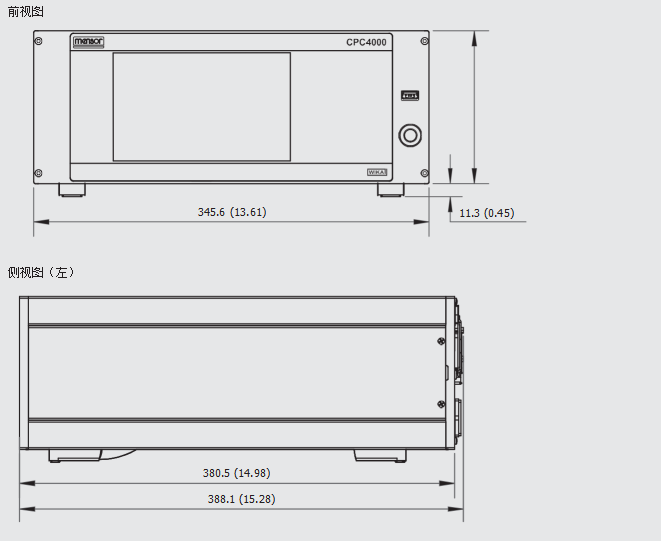

工业压力控制器 CPC4000外观尺寸

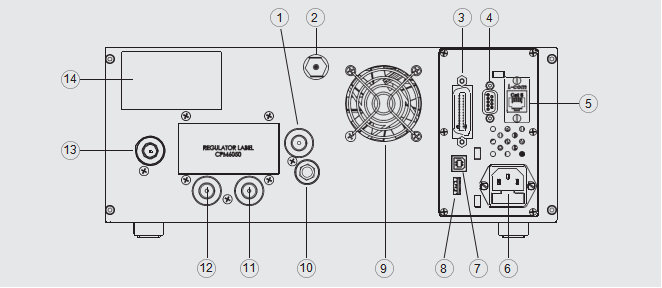

CPC4000电气与压力连接图
| 1 排气端口（7/16-20 UNF） | 8 | （主机）维修用 USB 接口 |
| 2 大气压参考端口（10-32 UNF） | 9 | 风扇 |
| 3 IEEE-488 接口： | 10 | 排气 (ATM) |
| 4 RS-232 接口： | 11 | 参考端口（7/16-20 UNF） |
| 5 以太网端口 | 12 | 测量/控制端口（7/16-20 UNF） |
| 6 电 源 | 13 | 供气端口（7/16-20 UNF） |
| 7 （仪器）远程通讯用 USB 接口 | 14 | 仪器铭牌 |
