CPC7000气动型高压控制器
CPC7000 气动型高压控制器在仪器内很多具有三个压力传感器，从而提供了高度的灵活性。这使用户可以在更广泛的动态操作范围内获得更高的准确度。每个传感器都包含其校准、特征化和通信功能以及信息。该仪器可以选择配备表压传感器或绝压传感器。仪器中很大量程的传感器必须涵盖较小传感器的量程范围。 在测量模式下，仪表可准确测量测量/控制端口处的压力（如果从控制模式直接切换至测量模式，则会将当前设定压力保持在测试管路中。当有温......
产品描述
CPC7000气动型高压控制器在仪器内很多具有三个压力传感器，从而提供了高度的灵活性。这使用户可以在更广泛的动态操作范围内获得更高的准确度。每个传感器都包含其校准、特征化和通信功能以及信息。该仪器可以选择配备表压传感器或绝压传感器。仪器中很大量程的传感器必须涵盖较小传感器的量程范围。
在测量模式下，仪表可准确测量测量/控制端口处的压力（如果从控制模式直接切换至测量模式，则会将当前设定压力保持在测试管路中。当有温度变化或者是泄露时，都会使得压力示值产生变化）。
CPC7000气体高压控制器是一种能够基于供应压力对输出压力自动进行快速调节的电子控制器。由于其具有很高的精度和控制稳定性，因此压力控制器特别适合用作生产线和实验室中的压力参考，以对各种传感器进行自动测试和/或校准。
在测量模式下，仪表可准确测量测量/控制端口处的压力（如果从控制模式直接切换至测量模式，则会将当前设定压力保持在测试管路中。当有温度变化或者是泄露时，都会使得压力示值产生变化）。
CPC7000气体高压控制器是一种能够基于供应压力对输出压力自动进行快速调节的电子控制器。由于其具有很高的精度和控制稳定性，因此压力控制器特别适合用作生产线和实验室中的压力参考，以对各种传感器进行自动测试和/或校准。
证书
标准配置：A2LA校准证书
可选项：DKD/DAkkS 校准证书
参考压力传感器
| 参考压力传感器 | ||
| 压力范围 | CPR8000 | CPR8050 |
| 准确度1) | 标准：0.01% 满量程2) 可选：0.01% IS-50 3) | 0.01% 满量程2) |
| 表压 |
10 ...40 MPa 4) (1,500 ...6,000 psi) 4) |
40 ...70 MPa (6,000 ...10,000 psi) |
| 绝压 |
10.1 ...40.1 MPa 4) (1,515 ...6,015 psi)4) |
40.1...70.1 MPa (6,015 ...10,015 psi) |
| 校准周期 | 365 天 | 365 天 |
| 可选大气压力参考组件 | ||
| 功能 |
大气压力参考组件可用于切换压力类型5)，绝压<=>表压。 采用表压传感器，则传感器测量范围必须从 -0.1 MPa (-15 psi) 开始， 以便进行绝压模拟。 |
|
| 测量范围 | 552 ...117.2 kPa 绝压（8 ...17 psi 绝压） | |
| 准确度1) | 读数的 0.01% | |
| 压力单位 | 38，和两个可自由编程单位 | |
1)这完全由测量不确定性定义，这种不确定性通过包含因子 (k = 2) 表达且包含下列因素：仪表的自身性能、参考仪表的测量不确定度、长期稳定性、外部环境的影响、周期性零点调节过程中补偿范围上的漂移和温度效应。
2)FS = 满量程= 测量范围终值- 测量范围初值
3) 0.01% IS-50 准确度：在 0 ... 50% 量程内，准确度为量程一半的 0.01%，在 50 ... 100% 量程内，准确度为读数的 0.01%。
4) 压力范围为 ≥ 10 ... ≤ 13.8 MPa [≥ 1,500 ... ≤ 2,000 psi] 的压力表将是密封的压力表传感器。
5)对于压力类型模拟，我们建议使用国产绝压传感器，因为可通过零点调节来消除零点漂移。
CPC7000气动型高压控制器基本信息二
设计CPC7000气动型高压控制器基本信息
| CPC7000气动型高压控制器基本信息一 | |
| 仪表 | |
| 仪表版本 |
标准：台式机箱 可选：19" 机架安装套件 |
| 尺寸 | 参见技术图纸 |
| 重量 | 约40 kg (88.2 lbs)，包含所有内部选项 |
| 预热时间 | 约15分钟 |
| 显示器 | |
| 屏幕 | 8.9"彩色LC显示屏，带电阻式触摸屏 |
| 分辨率 | 根据范围和单位可选4 ... 6位数 |
| 连接 | |
| 压力连接 |
标准：5个端口，M16 x 1.5内螺纹，带密封锥面可选：2个端口，9/16-18 UNF内螺纹 可选气压计：M12 x 1内螺纹 |
| 过滤器元件 | 所有压力端口均配备一个20-μm的过滤器 |
| 允许的压力介质 | 氮气等级2.8或以上 |
| 过压保护 | 安全隔膜承压范围达100 MPa (14,500 psi) |

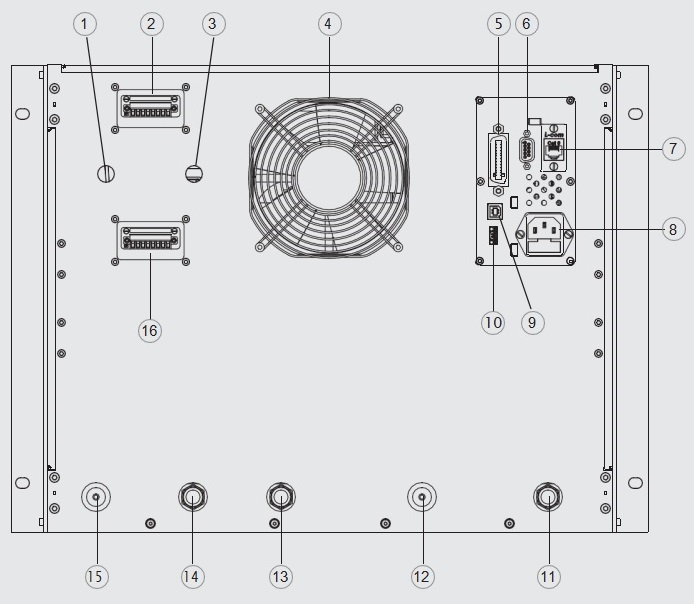

| 1 | 可选件：大气压力接头（M12 外螺纹） | 9 | 远程通信用USB 接口（仪表） |
| 2 | 数字I/O 1-3 | 10 | 服务用USB 接口（主机） |
| 3 | 参考连接（M12 外螺纹） | 11 | 参考排气压力组件，包括消音器 |
| 4 | 风扇 | 12 | 测量/控制端口（M16 x 1.5 内螺纹，带密封锥面） |
| 5 | IEEE-488 接口 | 13 | 排气组件，包括消音器(ATM) |
| 6 | RS-232 接口 | 14 | 控制排气组件，包括消音器(ATM) |
| 7 | 以太网端口 | 15 | 进气口（M16 x 1.5 内螺纹，带密封锥面） |
| 8 | 电源 | 16 | 数字I/O 4-6 |
| 允许的压力 | |
| 进气口 | 107 … 110 % FS或者至少高于标称压力3 … 5 MPa (435 ... 725 psi)，以较高者为准 |
| 测量/控制端口 | 很大105 % FS |
| 供电电压 | |
| 电源 | AC 100 ... 120 / 200 ... 240 V, 50/60 Hz |
| 功率消耗 | 很大140 VA |
| 允许环境条件 | |
| 存放温度 | 0 ... 70 °C (32 ... 158 °F) |
| 湿度 | 5 … 95 % r. h. （无冷凝） |
| 补偿温度范围 | 15 ... 45 °C (59 ... 113 °F) |
| 安装位置 | 水平 |
| 控制参数 | |
| 控制稳定性 | 0.008 % FS，试验体积为25 ml |
| 控制时间 | 30 s 6) |
| 控制范围 | 0 ... 100 % FS |
| 很小控制压力 | 0.1 MPa (14.5 psi) |
| 测试体积 | 0 ... 50 ccm |
| 通信 | |
| 接口 | Ethernet, IEEE-488, USB, RS-232 |
| 指令集 | Mensor, WIKA SCPI |
| 响应时间 | 约100 ms |
| 内部程序 | 很多24个程序，每个程序很多有99个步骤 |

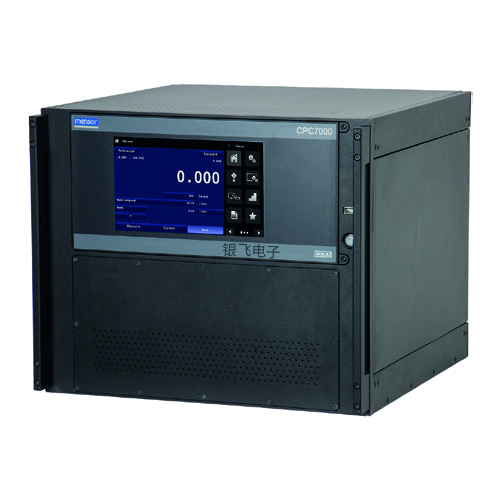

CPC7000可提供台式和 19“ 机架安装两种方式。可从前面板更换传感器，无需拆开整个控制器，传感器即插即用。
文章来源于WIKA 德国威卡
功能
触摸屏采用直观用户界面，易于使用。可使用多种菜单语言，从而提升仪表的用户友好性。除了通过触摸屏输入或远程接口发送特定的压力设定点来设定压力值外，还可使用STEP（步进）按钮以经定义、可编程的步长更改压力值。
此外，用户还可使用仪表菜单轻松创建各种测试程序。根据具体应用，可将控制率设定为用户定义的可变速率。
CPC7000气动型高压控制器应用
■ 汽车和航空电子工业
■ 工业（实验室、车间和生产）
■ 变送器和压力计制造商
■ 校准服务公司和服务业
■ 研发实验室
功能特性
■ 压力范围：0 ...70 MPa (10,000 psi)
■ 控制速度：30s
■ 控制稳定性：0.008% FS
■ 准确度：0.01% IS (IntelliScale)
台式机箱尺寸mm (in)

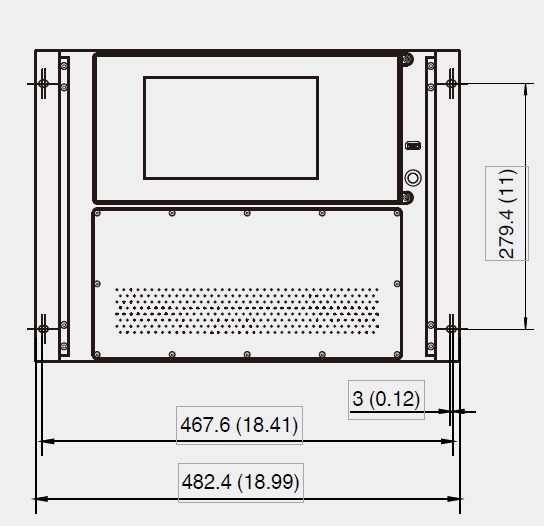

19"机架安装套件，带侧面板
台式机箱尺寸mm (in)
19"机架安装套件，带侧面板
自动变换量程功能
该仪器能够根据用户的压力设定值在已安装的传感器之间进行自动选择。传感器之间的转换是自动的，为用户提供了稳定而无缝的控制。
紧急泄压
当前端控制面板打开或发生电源故障时，CPC7000气体高压控制器具有紧急排气功能。 这样可以确保在高气压下操作人员的安全。 此外，控制器还可以排放所有未使用的传感器。
这些特性使该仪器成为适用于各种应用的高效安全的控制器。
CPC7000 型气体高压控制器具有较高的准确度等级，能够提供合适的校准解决方案。由于采用特殊阀门技术，并将高准确度的压力传感器用作测量单元，此类仪表具有卓越的控制性能。因此，该控制器可用作任何类型压力测量仪表的测试或校准的出厂或工作标准。
CPC7000 型气体高压控制器具有较高的准确度等级，能够提供合适的校准解决方案。由于采用特殊阀门技术，并将高准确度的压力传感器用作测量单元，此类仪表具有卓越的控制性能。因此，该控制器可用作任何类型压力测量仪表的测试或校准的出厂或工作标准。
