SU1614电源组模块
SU1614电源组模块 是用于向SU1604求和器供电的电源板，带状态继电器的U1614电源组模块，用于通过TBU向所有组件供电，并提供额外的24 V DC输出（较大5W）总输出功率为20W。U1614电源组模块的端子只能在无电流或无电压状态下断开或连接！在运行期间，在辅助电源激活的操作过程中，U1614电源组模块不得安装在TBU上或从TBU上拆下！也不允许在操作期间打开U1614电源组模块的外壳！如果必须更换保险丝（必须打开外壳），则必须首先断开所有端子！TBU只能用于连......
产品描述

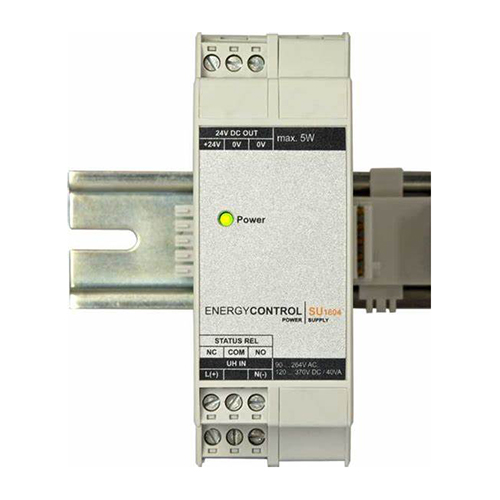

SU1614电源组模块是用于向SU1604求和器供电的电源板，带状态继电器的U1614电源组模块，用于通过TBU向所有组件供电，并提供额外的24 V DC输出（较大5W）总输出功率为20W。U1614电源组模块的端子只能在无电流或无电压状态下断开或连接！在运行期间，在辅助电源激活的操作过程中，U1614电源组模块不得安装在TBU上或从TBU上拆下！也不允许在操作期间打开U1614电源组模块的外壳！如果必须更换保险丝（必须打开外壳），则必须首先断开所有端子！TBU只能用于连接ECS组件–不允许与具有类似背板连接的非系统设备进行任何组合。
SU1614电源组模块特点说明
标称使用范围：AC 90 V ... 264V
频率：47 ... 440Hz
标称使用范围：DC 120 V ... 370V
效率：83％
直流输出：较大24 V 5 W
电压精度：±2％
直流总输出功率：较大24 V 20W（包括直流输出）
功耗：较大40 VA
U1604（基本模块）：5瓦
U1624（12x S0输入）：1 W.
保险丝：T1.6A / 250V（20mm）
状态继电器：250 V AC，5A，3极，AgNi 90/10
SU1604/U1614/1624专门配备插入式连接器端子，带螺纹接头的灰色，由菲尼克斯电气（PC）制造。3极，5毫米网格（PC 1971947），用于U1614电源组模块；4极，5毫米网格（1878037），用于U1604和U1624；5极，3.5毫米网格（PC 1769087），用于U1604（RS 232）；5极，3.81 mm栅极（用于TBUS连接），右侧（PC 1719697）或左侧变型（PC 1719707）
SU1614电源组模块技术参数说明书
| U1614 – Power Pack with Broad Range AC/DC Input | |
| Nominal range of use, AC | 90 V ... 264 V |
| Frequency | 47 ... 440 Hz |
| Nominal range of use, DC | 120 V ... 370 V |
| Efficiency | 83% |
| DC output voltage accuracy |
max. 24 V, 5 W ±2% |
| Total DC output power | max. 24 V, 20 W (incl. DC output) |
| Power consumption U1604 (basic module) U1624 (12 ea. S0 input) |
max. 40 VA 5W 1W |
| Fuse | T1.6A/250V (20 mm) |
| Status relay | 250 V AC, 5 A, 3-pole, AgNi 90/10 |

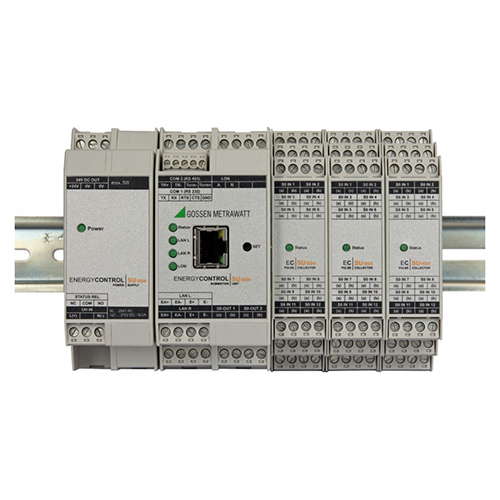

SU1614电源组模块按照EN50022的标准设计，安装到35 mm顶帽轨道上，含有SU1614电源组模块一个，深度为114mm，还有2个ME17.5 T型母线的安装导轨连接器，标称使用范围AC 90 V～264V，DC120V～370V。状态继电器输出值为250VAC，5A，3极， AgNi 90/10。使用一个U1614电源组模块操作两个或多个U1604基本模块，可以将TBU从一个顶帽轨道连接到另一个顶帽轨道。带状态继电器的U1614电源组模块，总宽为35 mm的U1614电源组模块需要两个17.5 mm TBUS适配器，所有其他设备需要一个或两个22.5 mm TBUS适配器。
