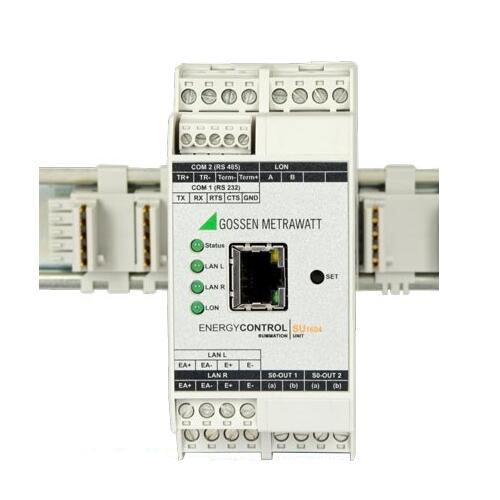

SU1604模块化加法器很多可以定义四个记录器，很多64个通道，从一秒钟开始可以定义各种时基。可为每个通道选择所需的任何数据（模拟值、功率值、每个间隔的消耗值和总仪表读数），并将其保存为32位浮点值（默认值）或64位双倍值。总共可提供100 MB的旋转内存容量。带状态继电器的SU1614电源组模块，用于通过TBU向所有组件供电，并提供额外的24 V DC输出（较大5 W）的总输出功率为20W。所有的信号都是通过螺丝端子（3、4或5极）传输到设备的。每个U1604组件都包含一个或两个相应的TBUS适配器。在安装设备之前，这些TBUS适配器（宽度：17.5或22.5 mm）在完全组装状态下卡入DIN顶帽轨道。TBUS布置为5导体系统，将24 V DC电源和信号从TBUS通信接口（RS-485）分配到所有部件。第五根导线用于指示设备状态。
SU1604模块化加法器操作说明书特点
新的模块化概念
软件向下兼容
带SU1600/1/2/3加法器
带SU1600/1/2/3加法器
64个处理通道用于计算能源、电力和成本。
可以根据需要分配物理输入（很多64个）或测长仪，64个LON设备的LON接口
用于编程分析、监控和优化的能源控制语言（ECL）
一个RS 232接口（较大921 kBaud）
一个RS 485接口（较大921 kBaud，半双工）
两个ECS LAN接口（较大375 kBaud）
以太网接口（100 MBit/s），通过TCP/IP（4个插座）进行ECL访问
SU1604基本模块：64个处理通道，用于计算能源、电力和成本。可以根据需要分配物理输入（很多64个）或测长仪。与U1601/2/3加法器相比，处理能力提高了10到15倍，64个LON设备的LON接口，一个RS 232接口（较大921 kBaud），一个RS 485接口（较大921 kBaud，半双工），两个ECS LAN接口（较大375 kBaud），以太网接口（100 MBit/s），通过TCP/IP进行ECL访问。其他可选组件：带状态继电器的U1614电源组模块
SU1624 SO输入模块，带有12个S0兼容仪表输入（很多6个模块，很多64个S0输入）
SU1604：1个SU1604基本模块，1分裂环形磁芯，2ME 22.5 T型母线安装导轨连接器
SU1614：1个SU1614电源组模块，2ME 17.5 T型母线安装导轨连接器
SU1624：1个SU1624脉冲记录模块，1 ME 22.5 T-bus安装导轨连接器
SU1604模块化加法器技术参数使用说明书
| Hardware Feature | U1604 | U1601/2/3 | U1600 |
| Modular concept with TBUS | ✔ | — | — |
| COM-1 (RS 232) | Max. 921 kBd | Max. 115 kBd | Max. 38.4 kBd |
| COM-2 (RS 232) | — | ✔1 /✔/✔ Max. 115 kBd |
(✔) 2 Max. 9600 bd |
| COM-2 (RS 485) | Max. 921 kBd | — | — |
| ECS LAN (L+R) | Max. 375 kBd | Max. 375 kBd | Max. 125 kBd |
| LON | ✔ | ✔ | — |
|
TCP/IP (10/100 Mbit/s) COM-4 COM-5 |
Port 5004 Port 5005 |
— |
— |
| S0 compatible meter inputs with U1624 module (12 S0 ea.) |
0 max. 64 |
0 3 — |
24 — |
| Analog inputs (20 mA, 10 V, S0) | 0 4 | 12 / 0 / 6 | — |
| Analog outputs | — | 2 / 0 / 2 | — |
| Status relay (250 V AC, 3-pole) |
✔ To U1614 |
✔ | ✔ |
| Relay (250 V AC, 3-pole) | — | 2 / 0 / 2 | 4 |
| S0 relay (semiconductor relay) | 2 | 4 / 0 / 4 | — |
|
RAM Type |
4 MB MRAM 5 |
1 MB SRAM |
128 kB / 512 kB 6 SRAM |
| Flash memory Type |
128 MB Flash |
2 MB Flash |
512 kB EPROM |
| RTC real-time clock (with backup battery)Accuracy 7 |
5 ±5 ppm (0 ... +10 ppm) |
±20 ppm | ±10 ppm |
1、COM-2仅适用于带分体式电缆的U1601
2、COM-2适用于U1600，仅带分体式电缆，且仅可用于DCF无线控制时钟模块或字符输出（打印机）
3、模拟输入可用作S0输入（U1601+U1603）
4、带有固件V3.00的SU1604可制作16个模拟通道（1。。。16） 可用，可通过ANA命令读取和写入。因此，分配ANA时，AnaMIN和AnaMAX值会自动调整。
5、与SRAM不同，MRAM不需要备用电池来保存数据
6、U1600不带/带内存扩展
7、测量精度10 ppm RTC增益（+）或损耗（-）每天不超过约0.8秒
SU1604模块化加法器由于新的模块化概念，允许空间节省设置的ECS能源控制系统根据实际需要进行模块选择。使用能源控制系统（ECS）用于确保成本中心会计的透明性。所有电能和非电能介质都可以记录、优化并向各自的成本中心计费。作为能量控制系统（ECS）内的一个中央设备，SU1604总和器使记录和记录模拟量和数字量成为可能。由于与早期的U1601/2/3加法器的严格软件兼容性以及与U1600加法器的向下兼容性，以前使用的系统可以很容易地重新放置或扩展。
