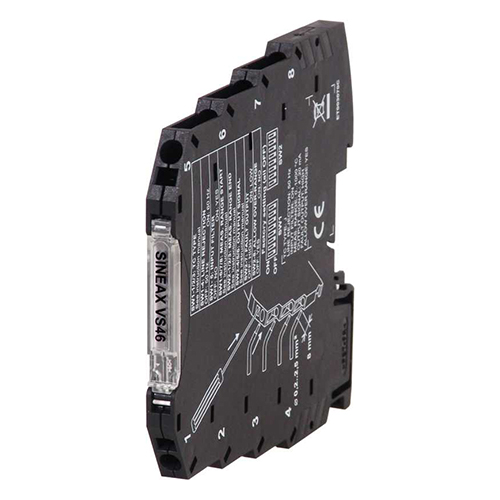

SINEAXVS46热电偶转换器
SINEAXVS46热电偶转换器 将来自热电偶的信号转换为电压信号或电流信号，DC固态继电器（SSR），用于恒温/报警功能，继电器按钮（快门）可通过前按钮编程为报警值。为了设置限值，需要使用万用表测量输出以及提供辅助能量的电源，将万用表连接到信号转换器的输出端，并设置选定的测量范围（V或mA）。SINEAXVS46热电偶转换器可对3路电隔离，通过螺丝端子与电源进行连接，并安装在DIN导轨上，外观小巧，尺寸为6.2 x 93.1 x 102.5毫米，可以安装在需要的任何......
产品描述
SINEAXVS46热电偶转换器将来自热电偶的信号转换为电压信号或电流信号，DC固态继电器（SSR），用于恒温/报警功能，继电器按钮（快门）可通过前按钮编程为报警值。为了设置限值，需要使用万用表测量输出以及提供辅助能量的电源，将万用表连接到信号转换器的输出端，并设置选定的测量范围（V或mA）。SINEAXVS46热电偶转换器可对3路电隔离，通过螺丝端子与电源进行连接，并安装在DIN导轨上，外观小巧，尺寸为6.2 x 93.1 x 102.5毫米，可以安装在需要的任何位置上；分辨率为14位，精度等级0.1％。SINEAXVS46热电偶转换器测量输入为Types J，K，E，N，S，R，B，T；Lower span100°C；Impedance10MΩ；测量输出电流是0～20mA，4～20mA，20～0mA和 20～4mA，更高的负载电阻是500Ω；输出电压是0～5VDC，1～5 VDC，0～10VDC和10～0VDC，低负载电阻是2kΩ；继电器输出适用电压24 V AC，标称电流较大60 mA。
SINEAXVS46热电偶转换器特点
高精度
非常窄的外壳（6.2 mm）
非常窄的外壳（6.2 mm）
连接至35mm DIN导轨
可通过后壁总线供电
通过弹簧卡箍连接
电流三通隔离
通过DIP开关配置
SINEAXVS46热电偶转换器参数使用说明书
| Power supply | 19.2～30 V DC |
| Accuracy |
Class：0.1% Cold junction error：1.5 °C max |
| Status indicators (LED) |
Fault State of the auxiliary output |
| Galvanic isolation | Power supply / input / output at 1500 V AC， digital |
| Hot swapping | Yes |
| Power consumption | 500 mW |
| A/D Converter | 14 bit |
| Current output protection | Approximately 25 mA |
|
Security output |
102.5% of full scale value in case of over-range 105% of full scale value in case of improper functioning |
| Humidity | Up to 90% at + 40 °C (not condensing) |
| Housing | Terminal housing for mounting on 35 mm DIN 46277 |
| Frequency filter | 50～60 Hz (settable) |
| DIP-Switch |
Input signals setup Output signal setup |
| Processing | Floating point 32 bit |
| Dimensions | 6，2 x 93，1 x 102，5 mm (w x h x d) |
| Weight | 50 g |
| Operating temperature | – 20～+ 65 °C |
文章来源于GMC-I VS46型信号转换器
