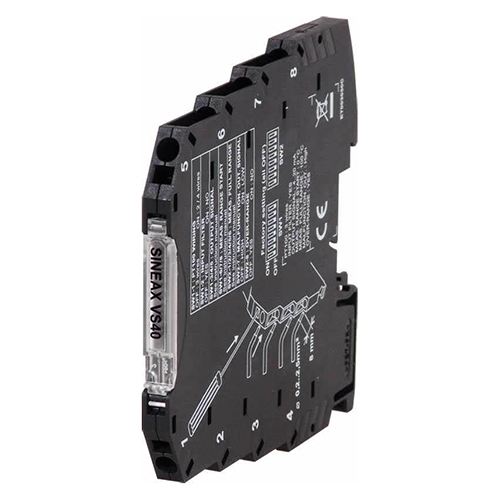

SINEAXVS40转换器
SINEAXVS40转换器 把PT100温度传感器或者Ni100（2、3或4线连接）的信号转换为电压或电流信号进行输出，建议使用屏蔽电缆进行电气连接。转换器精度高，尺寸小巧，外壳仅6.2mm，可连接至35mm的DIN导轨上，为了转换器能够更好地，保证使用良好的使用效果和使用寿命，建议用户安装在一个通风的、垂直的位置，以避免安装在发热设备附近，建议安装在控制柜的底部。Pt100探头（EN 60751/A2（ITS90）测量输入可以通过2、3或4线连接，电流传感器测量900A，电缆电阻较......
产品描述
SINEAXVS40转换器把PT100温度传感器或者Ni100（2、3或4线连接）的信号转换为电压或电流信号进行输出，建议使用屏蔽电缆进行电气连接。转换器精度高，尺寸小巧，外壳仅6.2mm，可连接至35mm的DIN导轨上，为了转换器能够更好地，保证使用良好的使用效果和使用寿命，建议用户安装在一个通风的、垂直的位置，以避免安装在发热设备附近，建议安装在控制柜的底部。Pt100探头（EN 60751/A2（ITS90）测量输入可以通过2、3或4线连接，电流传感器测量<900μA，电缆电阻较大 每线可测量至20Ω，温度测量范围在–150…650°C之间，很小跨度是50°C。
SINEAXVS40转换器操作说明书
| Hilfsenergie | 19.2 … 30 V DC |
| Stromaufnahme | Max. 22 mA bei 24 V DC |
| Eingang | 2, 3 oder 4 Leiter Pt100 Fühler |
| Fühlerstrom | < 900 μA |
| Widerstand des Leiters | Max. 20 Ω je Leiter |
| Messbereich | – 150 … 650 °C |
| Widerstandsbereich | 20 … 350 Ω |
| Min. Spanne | 50 °C |
|
Ausgangsspannung |
0 … 5 V DC, 1 … 5 V DC, 0 … 10 V DC und 10 … 0 V DC Min. Bürde 2 kΩ |
| Ausgangsstrom |
0 … 20 mA, 4 … 20 mA, 20 … 0 mA und 20 … 4 mA Max. Bürde 500 Ω |
|
Einstellzeit (10 … 90%) |
< 50 ms (ohne Netzbrummunterdrückung) < 200 ms (mit Netzbrummunterdrückung) |
| Prüfspannung | 1.5 kV (50 Hz für 1 Min.) |
| Schutzart | IP20 |
SINEAXVS40转换器使用说明书特点
输入：Pt100（2、3、4线）（-150°C ... 650°C）
输出：电流0/4 ... 20或20 ... 4/0 mA或电压0 ... 5 / 10、10 ... 0、1 ... 5 V DC
3路电隔离
弹簧笼夹连接
电源桥接端子-DIN导轨总线连接器
小尺寸（6.2 x 93.1 x 102.5毫米）
14位分辨率
精度等级0.1％
SINEAXVS40转换器的三种供电方式
1.直接连接电源到转换器：每个单独的转换器通过端子7（+）和8（-）提供辅助能量；
2.使用CB电源总线：CB电源总线是VS转换器线路的后壁总线，直接安装在帽轨上。仅连接一个带有辅助能量的转换器就足够了。辅助能量从转换器传输到CB电源总线。因此，很多可为16个转换器供电。辅助能源电路可产生400mA的较大功率；
3.使用CB电源总线和电压模块VS70：VS70是CB电源总线的电源模块，能够通过后壁总线向VS转换器线路的多达75个设备提供辅助能源。辅助能源电路中的电流不得超过1.6A。如果要固定75个以上的装置，则必须安装一个新的CB电源母线绞合线，该绞合线未连接到靠前个绞合线。
文章来源于GMC-I VS40型转换器
