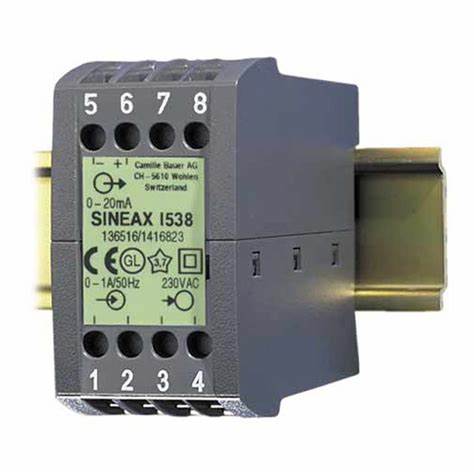

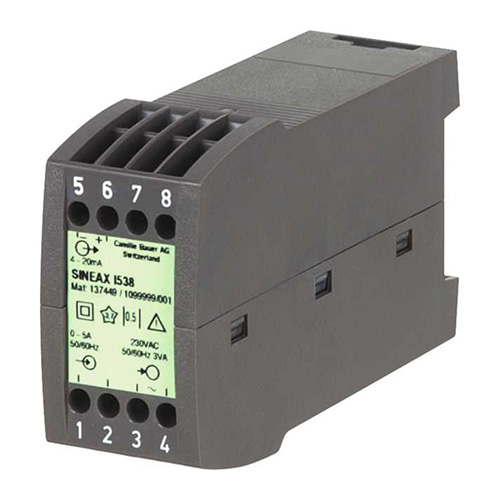

SINEAXI538单功能电流变送器
SINEAXI538单功能电流变送器 用于测量正弦交流电流，通过电源转换交流电。需要电源连接，性价比高的两线技术版可选。变送器采用机械设计，外壳P8/35，外壳材料是940聚碳酸酯，符合UL 94，自熄，不滴漏，无卤素，电流等级V-0，用于轨道安装，带间接连接的螺旋式端子连接元件，连接线长度：4.0mm2单线或22.5 mm2细线。变送器满足IEC 1010或EN 61 010规定的有关电磁兼容性EMC和安全性的要求，从设计、测试到生产都是严格按照质量保证标准ISO9001进行的。 ......
产品描述
SINEAXI538单功能电流变送器用于测量正弦交流电流，通过电源转换交流电。需要电源连接，性价比高的两线技术版可选。变送器采用机械设计，外壳P8/35，外壳材料是940聚碳酸酯，符合UL 94，自熄，不滴漏，无卤素，电流等级V-0，用于轨道安装，带间接连接的螺旋式端子连接元件，连接线长度：≤4.0mm2单线或2×2.5 mm2细线。变送器满足IEC 1010或EN 61 010规定的有关电磁兼容性EMC和安全性的要求，从设计、测试到生产都是严格按照质量保证标准ISO9001进行的。
SINEAXI538单功能变送器特点
测量方式：整流工艺
测量输入：交流正弦波，算术平均值测量，有效值校准
测量范围极限：0 .. 0.8到0 .. 1.2 A或0 .. 4到0 .. 6 A
测量输出：单极性和零位带电0 .. 1.0至0 .. 20 mA或。带电零0.2 .. 1至4 .. 20 mA或0..1至0 .. 10 V分别带电零0.2..1至2..10 V
也可通过两线制连接通过输出电路提供电源
电源：交流或直流电源或宽直流，交流电源组公差
重量：约280克
带交流电源约210 g
带直流电源约125 g
两线连接约220 g
高顶导轨安装壳体
认证：CSA
SINEAXI538单功能变送器规格
| Description | *Blocking code | No-go with blocking code | Article No./ Feature | |
| SINEAX I 538 Order Code 538 - xxxx xxx | 538 – | |||
| Features, Selection | ||||
|
1. Mechanical design Housing P8/35 for rail mounting |
4 |
|||
|
2. Nominal input frequency 50 / 60 Hz |
1 |
|||
| 3. |
Measuring range 0 … 1 A |
A |
||
| 0 … 5 A | B | |||
| Non-standard 0 … 0.8 to 0 … 1.2 or 0 … 4 to 0 … 6 [A] | Z | |||
| 4. |
Output signal 0 … 20 mA, Rext ≤ 750 Ω |
A |
1 |
|
| 4 … 20 mA, Rext ≤ 750 Ω | A | 2 | ||
| 4 … 20 mA, 2-wire connection, Rext dependent on power supply | B | 3 | ||
|
Non-standard 0 … 1 to 0 … < 20 [mA] 0.2 … 1 to < (4 … 20) |
A | 9 | ||
| 0 … 10 V, Rext ≥ 1 kΩ | A | A | ||
|
Non-standard 0 … 1.00 to 0 … < 10 [V] 0.2 … 1 to 2 … 10 |
A | Z | ||
| 5. | Power supply | |||
| 230 V, 50/60 Hz | C | B | 5 | |
| 24 V DC | C | B | A | |
| 24 V DC via output circuit at 2-wire connection | C | A | B | |
| 24 … 60 V DC, AC (DC, AC power pack) | B | C | ||
| 85 … 230 V DC, AC (DC, AC power pack) | B | D | ||
| 6. |
Measuring range adjustable Measuring range end value permanently set (standard) |
0 |
||
|
Measuring range can be adjusted approx. ± 10% Only in combination with DC, AC power pack, feature 5, line C or D! |
C | 1 | ||
| 7. |
Test certificate Without test certificate |
0 |
||
| Test certificate in German | D | |||
| Test certificate in English | E | |||
