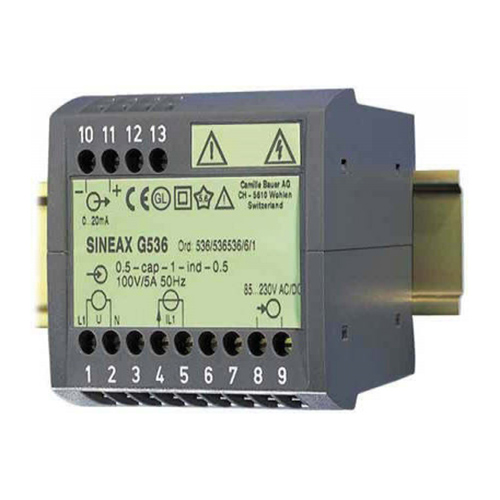

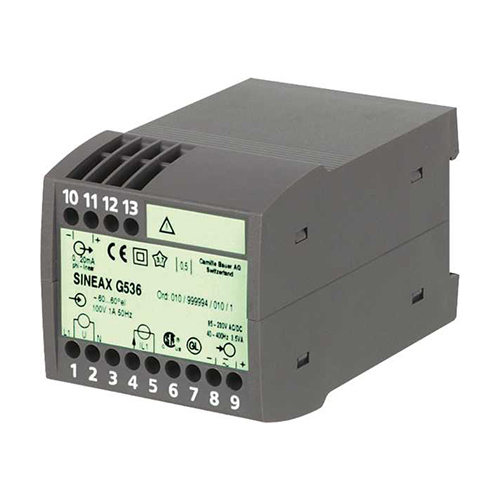

SINEAXG536功率变送器
SINEAXG536功率变送器 可以测量具有正弦波形式的单相或三相电力系统的电流和电压之间的相位角或功率因数，也可以称为相角变送器,输出信号以负载无关的直流电流或电压的形式与相位角成比例，也适用于用于从非线性负载获取信号或无功阻抗引起的损耗。损耗每天都会引起剧烈的波动，波动会阻碍稳态无干扰功率补偿，变送器与变压器相连或直接相连变送器满足IEC1010及EN 61010规定的有关电磁兼容性EMV和安全的重要要求，其开发、制造和测试都是严格按......
产品描述
SINEAXG536功率变送器可以测量具有正弦波形式的单相或三相电力系统的电流和电压之间的相位角或功率因数，也可以称为相角变送器,输出信号以负载无关的直流电流或电压的形式与相位角成比例，也适用于用于从非线性负载获取信号或无功阻抗引起的损耗。损耗每天都会引起剧烈的波动，波动会阻碍稳态无干扰功率补偿，变送器与变压器相连或直接相连变送器满足IEC1010及EN 61010规定的有关电磁兼容性EMV和安全的重要要求，其开发、制造和测试都是严格按照ISO9001质量保证体系的标准进行的。
SINEAXG536功率变送器特点
提供单极性，双极性或零归零输出量的测量输出
监控能量分布系统和过程工程中的无功功率需求
测量方法：获取零交叉点之间的距离
测量方法：获取零交叉点之间的距离
电源：集成的AC-DC电源组，具有宽容范围，可通用
外壳材料：940聚碳酸酯
安装：P13/70外壳，用于高帽导轨安装
EURAX：适用于19英寸机架的插入式模块（7个标准宽度单位）
CSA证书，GL-德国劳埃德船级社认可
SINEAXG536功率变送器选型
| Description | *Blocking code | no-go with blocking code | Article No。/ Feature | ||||
| SINEAX G536 Order Code 536 - xxxx xxxx xx | 536 – | ||||||
| Features, Selection | |||||||
|
1. Mechanical design Housing P13/70 for rail mounting |
4 |
||||||
| 2. |
Measuring mode For phase angle (j-linear) |
A |
1 |
||||
| For power factor (cosj-linear) | B | 2 | |||||
| 3. |
Application Single-phase AC |
1 |
|||||
| U： L1 & L2 | I： L1 | 3 or 4-wire 3-phase balanced load | 2 | ||||
| U： L2 & L3 | I： L2 | 3 or 4-wire 3-phase balanced load | 3 | ||||
| U： L3 & L1 | I： L3 | 3 or 4-wire 3-phase balanced load | 4 | ||||
| U： L1 & L3 | I： L1 | 3 or 4-wire 3-phase balanced load | 5 | ||||
| U： L2 & L1 | I： L2 | 3 or 4-wire 3-phase balanced load | 6 | ||||
| U： L3 & L2 | I： L3 | 3 or 4-wire 3-phase balanced load | 7 | ||||
| U： L1 & L2 | I： L3 | 3 or 4-wire 3-phase balanced load | A | ||||
| U： L2 & L3 | I： L1 | 3 or 4-wire 3-phase balanced load | B | ||||
| U： L3 & L1 | I： L2 | 3 or 4-wire 3-phase balanced load | C | ||||
| 4. |
Nominal input frequency 50 Hz |
1 |
|||||
| 60 Hz | 2 | ||||||
|
Non-standard [Hz] ≥ 16 to 400 Hz With power supply from measuring input min。 40 Hz |
9 |
||||||
| 5. |
Nominal input voltage UN = 100 V |
C |
1 |
||||
| UN = 230 V | C | 2 | |||||
| UN = 400 V | D | 3 | |||||
|
Non-standard [V] ≥ 10 to 690 V With power supply from measuring input min. 24 V, max； 230 V, see feature 9, lines 3 and 4 |
9 |
||||||
| 3-phase system： Input voltage = phase to phase voltage | |||||||
| 6. |
Nominal input current 1 A |
1 |
|||||
| 5 A | 2 | ||||||
|
Non-standard ≥ 0.5 to 6.0 A |
[A] | 9 | |||||
| 7. |
Measuring range Phase angle – 60 … 0 … + 60 °el |
B |
1 |
||||
| cosj 0.5 … cap … 1 … ind … 0.5 | A | 2 | |||||
|
Non-standard[°el] or [cosj] Measuring range within – 180 … 0 … + 180 °el or – 1 … ind … 0 … cap … 1 … ind … 0 … cap … – 1, but clear indication only to – 170 … 0 … + 170 °el Measuring span ≥ 20 °el |
9 |
||||||
| 8. |
Output signal 0 … 20 mA |
1 |
|||||
| 4 … 20 mA | 2 | ||||||
|
Non-standard 0 … 1.00 to 0 … < 20, [mA] – 1.00 … 0 … 1.00 to – 20 … 0 … 20 (symmetrical) 1 … 5 to < (4 … 20) (AA / AE = 1 / 5) |
9 |
||||||
| 0 … 10 V | A | ||||||
|
Non-standard 0 … 1.00 to 0 … < 10, [V] – 1.00 … 0 … 1.00 to – 10 … 0 … 10 (symmetrical) 0.2 … 1 to 2 … 10 (AA / AE = 1 / 5) |
Z |
||||||
| AA = Output start value, AE = Output end value | |||||||
SINEAXG536功率变送器使用说明书参数
标称频率：16…400Hz
标称输入电压：10…690V
（较大230 V，电源来自电压测量输入）
响应灵敏度：10…120%
标称输入电流：≥0.5至6.0 A
响应灵敏度：<1%
自身消耗：每个电流路径<0.1 VA，每个电压路径1.5 mA
输入电压：10至690 V
输入电流：0.5至6A
标称输入频率：50Hz
输出：单极、双极或活零输出变量
辅助电源：85至230 V AC / DC
输入频率响应时间段：4
测量范围极限：很小值20°el，较大跨度360°el
