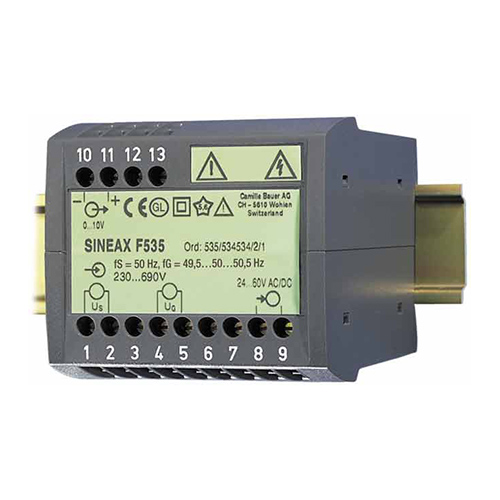

SINEAXF535频率变送器

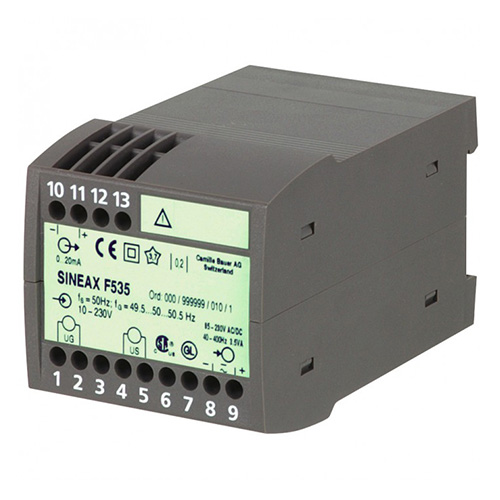

SINEAXF535频率变送器 用于将需要同步的两个电气系统中的频率差转换为与测量值成比例的直流或电压信号的转换器，这是一款没有显示器的变送器，发电机并联到同一母线的前提是电压、相位和频率要保持平衡，通过对母线电压和供电单元的同步测量，也就得到了频率差的测量，同时还适用于基波失真电压、输出与被测频差成正比的直流信号。SINEAXF535频率变送器采用正弦波、方波或失真基频输入电压的测量输入，测量输出的原理为数字周期测量，分为单......
产品描述
SINEAXF535频率变送器用于将需要同步的两个电气系统中的频率差转换为与测量值成比例的直流或电压信号的转换器，这是一款没有显示器的变送器，发电机并联到同一母线的前提是电压、相位和频率要保持平衡，通过对母线电压和供电单元的同步测量，也就得到了频率差的测量，同时还适用于基波失真电压、输出与被测频差成正比的直流信号。SINEAXF535频率变送器采用正弦波、方波或失真基频输入电压的测量输入，测量输出的原理为数字周期测量，分为单极、双极或活零输出变量输出。
SINEAXF535频率变送器特点
输入电压：10至690V
辅助电源：85至230VAC/DC
输入频率响应时间段：4测量范围极限：df±1％fS至±80％fS，fS和fG=10Hz至1.5kHzfS=母线频率，fG=发电机频率
提供单极性，双极性或零归零输出量的测量输出
测量方法：振荡周期的数字测量
电源：集成的AC-DC电源组，具有宽容范围，可通用
高顶导轨安装壳体
认证：CSA
SINEAXF535频率变送器选型
| Description | *Blockingcode | no-gowithblockingcode | ArticleNo./Feature | ||
| SINEAXF535Ordercode535-xxxxxx | 535– | ||||
| Features,Selection | |||||
|
1.Mechanicaldesign HousingP13/70forrailmounting |
4 |
||||
| 2. |
Nominalinputvoltage Generatorandbusbar: UN:10…230V |
1 |
|||
|
UN:>230…690V Notpossiblewithpowersupplyfrommeasuringinput |
A | 2 | |||
| 3phasesystem:Inputvoltage=phasetophasevoltage | |||||
| 3. |
Measuringrange Frequency:Busbar=fS/Generator=fG fS=50Hz/fG=49.5…50…50.5Hz |
1 |
|||
| fS=50Hz/fG=47.5…50…52.5Hz | 2 | ||||
| fS=50Hz/fG=45…50…55Hz | 3 | ||||
| fS=50Hz/fG=40…50…60Hz | 4 | ||||
| fS=60Hz/fG=57.5…60…62.5Hz | 5 | ||||
|
Non-standardlimitvalues[Hz] ∆f±1%fSto±80%fS 10Hz≤fG≤1000Hz,16Hz≤fS≤800Hz Withpowersupplyfrommeasuringinput:40Hz≤fS≤400Hz,seefeature5,lines3and4 |
9 |
||||
| 4. |
Outputsignal 0…20mA |
1 |
|||
| 4…20mA | 2 | ||||
|
Non-standard0…1.00to0…<20,[mA] –1.00…0…1.00to–20…0…20(symmetrical) 1…5to<(4…20)(AA/AE=1/5) |
9 |
||||
| 0…10V | A | ||||
|
Non-standard0…1.00to0…<10,[V] –1.00…0…1.00to–10…0…10(symmetrical) 0.2…1to2…10(AA/AE=1/5) |
Z |
||||
| AA=Outputstartvalue,AE=Outputendvalue | |||||
SINEAXF535频率变送器安装条件
工作温度：–10至+55°C
储存温度：–40至+70°C
相对湿度：≤75%
海拔高度：2000米
适用于室内安装
SINEAXF535频率变送器在操作过程中，可以中断输出电路，例如连接控制装置，测量转换器不需要维护，要严格按照铭牌上的说明连接导线，在进行连接时，确保所有电缆都没有通电！如果输入的电压或电源过高，会非常危险，一定要由专业的人员进行操作！可安装在导轨上，只需要把SINEAXF535频率变送器夹在顶帽栏杆上，直径为35×15或者35×7,5mm。在拆下来时，只需要在顶帽栏杆上松开变送器就可以了，产品不需要维护。电力，并不像墙上的插座那么简单！
文章来源于Camillebauer
储存温度：–40至+70°C
相对湿度：≤75%
海拔高度：2000米
适用于室内安装
SINEAXF535频率变送器不同工作状态下的输出电流特性
| Operatingstate1 |
Output |
Display |
|
| Generatorfrequency | Busfrequency | ||
| fG>fS | unipolar | >IAN/2 | |
| bipolar | positive | ||
| missing2 | nominalvalue | unipolar | approx.0 |
| bipolar | approx.–110%IAN | ||
| nominalvalue | missing2 | unipolar | approx.+110%IAN |
| bipolar | |||
| missing2 | missing2 | unipolar | approx.IAN/2 |
| bipolar | approx.0 | ||
