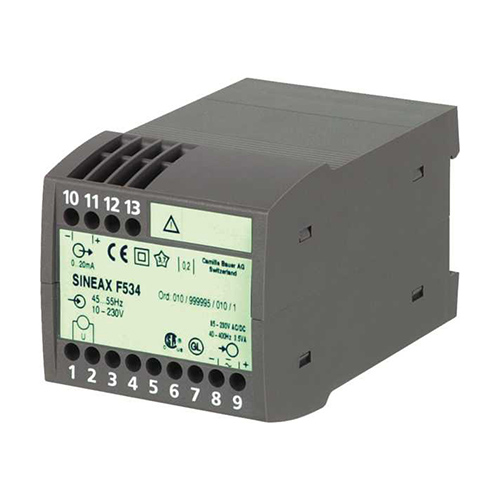

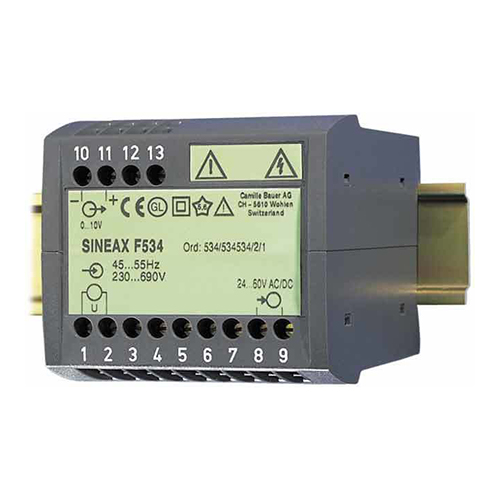

SINEAXF534频率变送器
SINEAXF534频率变送器 把系统内的频率转换为直流信号，来测量电力系统中的频率的稳定性和连续持久性，还适用于主基波的畸变电压，输出与测量频率成正比的直流信号。频率是电力系统和配电系统的重要控制变量，系统频率的变化，特别是当系统过载或欠载时，必须立即识别并及时采取措施。频率波动对连接设备的性能有很大的影响，然而在驱动工程中，频率变化可以用来改善启动和速度的特性，如果频率可以作为变频器的控制变量，频率可以通过零......
产品描述
SINEAXF534频率变送器把系统内的频率转换为直流信号，来测量电力系统中的频率的稳定性和连续持久性，还适用于主基波的畸变电压，输出与测量频率成正比的直流信号。频率是电力系统和配电系统的重要控制变量，系统频率的变化，特别是当系统过载或欠载时，必须立即识别并及时采取措施。频率波动对连接设备的性能有很大的影响，然而在驱动工程中，频率变化可以用来改善启动和速度的特性，如果频率可以作为变频器的控制变量，频率可以通过零相电压或直接连接到变频器的相间电压来测量。
SINEAXF534频率变送器特点
测定电力系统基础频率的持续性和稳定性
德国劳埃德船级社标准，适用于船舶
输出信号可用于指示，注册，监测和控制
通过电流隔离和防震终端(IP20)保证安全性
SINEAXF534频率变送器技术数据
测量输入：输入标称电压10...230V或230V...690V
测量范围：45…50…55Hz，47…49…51Hz，47.5…50…52.5Hz，48…50…52Hz，，58…60…62Hz或用户自定义在10至1500Hz之间测量输出：较大输出值0...20mA，4...20mA，0...10V或用户自定义在1...20mA或1...10V范围内，输出信号单极，对称双极或过零设置时间可选输入频率的2，4，8或16周期
精度：等级0.2在15...30℃内
供电电源：24-60VAC/DC或85-230VAC/DC(也可从内部的测量输入)，24VAC/24-60VDC，通过低电压侧连接
外形尺寸：69.1x70x112.5mm，顶帽式导轨安装(35x15mm或35x7.5mm)
电压限制：≤25V
电流限制：约30mA
残余波纹输出电流：<0.5%P.P
输出范围基本精度：0.2级
SINEAXF534频率变送器安装要求
SINEAXF534频率变送器只能在室内使用，环境温度区间在15…30℃之间；
环境条件工作温度：10至+55℃
储存温度：40至+70℃
相对湿度：75%，无β
水平：较大2000M
