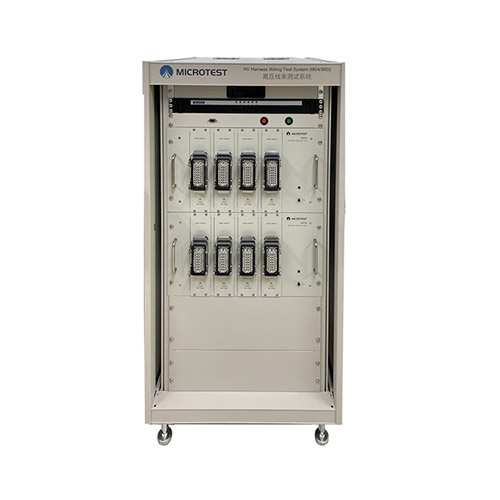

MICROTEST9804高压线束测试仪
MICROTEST9804高压线束测试仪 是一站式高压力整合四线式低阻测试系统。主要用于测试新能源汽车的高压线束的导通测试、元件测试和高压绝缘测试,汽车线束是汽车内部电路的主体部分,为避免由于高压线束的质量原因而导致使整车事故的发生, 所以,需要利用高压线束测试系统9804对其线束进行安全检测 。9804可以提供交流电压3500V和直流电压5000V的测试,并可以扩充至128个通道;通过高压放电的检测功能,能够保证测试对象和人员的安全 。四线式导通......
产品描述
MICROTEST9804高压线束测试仪是一站式高压力整合四线式低阻测试系统。主要用于测试新能源汽车的高压线束的导通测试、元件测试和高压绝缘测试,汽车线束是汽车内部电路的主体部分,为避免由于高压线束的质量原因而导致使整车事故的发生, 所以,需要利用高压线束测试系统9804对其线束进行安全检测 。9804可以提供交流电压3500V和直流电压5000V的测试,并可以扩充至128个通道;通过高压放电的检测功能,能够保证测试对象和人员的安全 。四线式导通可测量低至1mΩ的阻抗,让测试线束更为精准。高压电缆、线束等元件的检测除了可以应用在汽车行业,也可以应用在航太工业、铁路工业、卫星太阳能工业、船舶、国家力量、通信及重型机械等领域。
9804高压线束测试仪使用说明书
一站整合测试,电脑端程控
四线式导通阻抗1mΩ
提供电压AC10V-3500V/DC1OV-5000V,可扩充至128通道
支援自动学习回路
高压线缆 、线束和连接器测试项目 : 导通短断路、耐压绝缘阻抗、元件 测试(电阻、电容、二极管)
高压放电检测功能,增加检测安全
电脑连线软体存储分析数据及测试报告
移动式机柜检测便捷
支持RS-232 、Remote连接
支持BAR-code扫描功能
文章来源于测试仪器
MICROTEST9804高压线束测试仪操作说明书
低压模块测量 | 四线式测试 | ||
检测点数 | 64/128 | ||
导通阻抗 | 1mΩ~52Ω, 精准度:±2%+8m | ||
导通电流 | 固定10mA | ||
短断路/瞬间短断路/快速瞬间路 | 2K~50KΩ/精准度:±10% , 100KΩ/精准度:±20% | ||
电阻 | 测量范围 | 50mΩ~20MΩ, 精准度:±2% | |
电平信号 | 0.5~3V | ||
电流信号 | 10mA | ||
电容 | 测量范围 | 10pF~3µF, 精准度:±5% | |
频率信号 | AUTO档位(可选)48Hz/480Hz/4.8kHz/48kHz | ||
电平信号 | 0.3V~1.2V | ||
二极体 | 0~6.8V, 精准度: ±25% | ||
支援自动学习回路 | √ | ||
高压模块测量 | 可扩充至128通道 | ||
AC耐压测试(输出频率:50/60Hz) | DC耐压测试 | ||
输出电压:10V~3500V | 输出电压:10V~5000V | ||
精准度:±(3%为设定值+5V) | 精准度:±(3%为设定值+5V) | ||
漏电流:0.001~31mA, 精准度:±3% | 漏电流:0.001~11mA, 精准度:±3% | ||
额定电流上限值:30mA | 额定电流上限值:10mA | ||
测试时间:0.1~999s | 测试时间:0.1~999s | ||
上升时间:0.1~10s | 上升时间:0.1~10s | ||
电弧侦测:侦测档位从0~20(1为很灵敏) | 电弧侦测:侦测档位从0~10(1为很灵敏) | ||
绝缘电阻测试 | |||
输出电压:10V~1000Vdc, 精准度:±(3%为设定值+5V) | |||
额定电流上限:1mA, 上限绝缘阻抗:1~12000MΩ | |||
精准度:100~500V, 1~1000MΩ(±5%)/500~1000V, 2~12000MΩ(±5%) | |||
测试时间:0.1~999s, 上升时间:0.1~10s |
