德国ERICHSEN200型杯突试验机
ERICHSEN (仪力信) 200型手动杯突试验机 是一款台式设备,其基本组成是一部铸铁机身加一个柱形冲头座,并配备一个No.27半圆形冲头,手动操作,数显测试结果;主要用于测试金属板材上涂层的抗冲压和抗剥落(即附着力)的能力,即ERICHSEN CUPPING TEST(埃里克森杯突测试),试验结果用埃里克森杯突值表示。 ERICHSEN 200型杯突试验机 为一台式装置带一个铸铁机身和一个柱形测试头。 要进行杯突试验,将样板穿过开口放到测试头中,有涂层的一面向上。......
产品描述

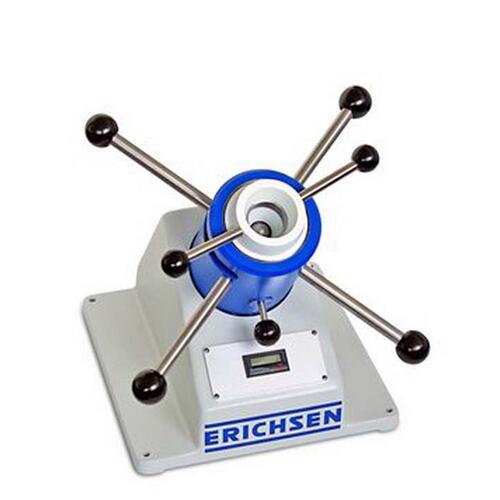

ERICHSEN(仪力信)200型手动杯突试验机是一款台式设备,其基本组成是一部铸铁机身加一个柱形冲头座,并配备一个No.27半圆形冲头,手动操作,数显测试结果;主要用于测试金属板材上涂层的抗冲压和抗剥落(即附着力)的能力,即ERICHSEN CUPPING TEST(埃里克森杯突测试),试验结果用“埃里克森杯突值”表示。ERICHSEN200型杯突试验机为一台式装置带一个铸铁机身和一个柱形测试头。要进行杯突试验,将样板穿过开口放到测试头中,有涂层的一面向上。顺时针旋转手柄,将样板夹紧。从固定轴套向外拉出固定针,顺时针旋转测试头,便可开始拉伸测试。涂层破裂时,测试便结束。深度可直接从数字计数器上读出。在整个测试过程中,往下观察凹模支持器部分,便可观察到涂层中裂纹的形成。要更的目视观察测试过程中涂层的破裂情况可使用一个带电池照明灯的特殊 显微镜。
ERICHSEN200型杯突试验机应用主要运用于涂料成形性能测试。
ERICHSEN200型杯突试验机,符合以下标准:
DIN ISO 1520
ISO 1520
BS 3900 : Part E4
NF T 30-019
SIS 18 41 77
在有涂层的金属板上,拉伸强度400 N/mm2,厚度可达1.25 mm,宽度70~90 mm。涂有油漆或其它涂层的金属样板被一个球形冲头拉伸成一个凹模,材料一直被 拉伸到涂层破裂或剥落。涂层破裂时材料所被拉伸的深度即为油漆或涂层材料的质量指标,而且关系到拉伸和附着力性能。此简单的手动操作测试机器特别适用于清漆、油漆、塑料涂层和搪瓷的质量控制。
尺寸:宽340 mm
深350 mm
高450 mm
净重:约36.0 kg
金属板宽度
样板:约70~90 mm (或约30~60 mm)
样品厚度:大1.25 mm
