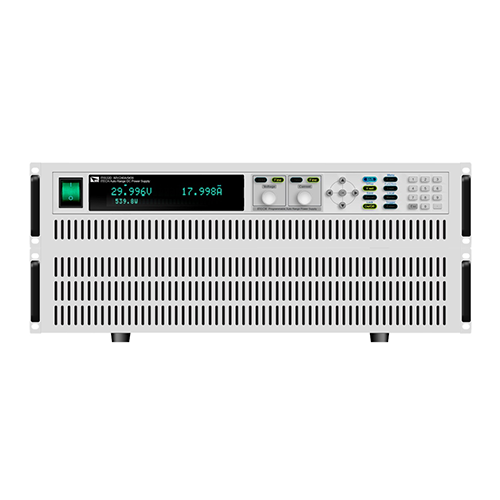

IT6532D可编程直流电源
IT6532D 是一款单通道的输出的大功率可编程直流电源,支持CC和CV模式。具有单通道,可提供80V、240A、6000W的电源的特点,是带有遥感连接器和后输出端子的直流电源。包括USB设备、LAN、RS232、GPIB和CAN接口。不需要辅助软件就可以根据用户的测试需求,在面板上进行修改编辑。电压和电流随着时间的输出变化的波形,向电源提供触发信号后,电源会按照提前编辑好的波形,自动的变换并输出。IT6532D适用于汽车电子、光伏逆变器、汽车刹车的回充测试、发动......
产品描述
IT6532D是一款单通道的输出的大功率可编程直流电源,支持CC和CV模式。具有单通道,可提供80V、240A、6000W的电源的特点,是带有遥感连接器和后输出端子的直流电源。包括USB设备、LAN、RS232、GPIB和CAN接口。不需要辅助软件就可以根据用户的测试需求,在面板上进行修改编辑。电压和电流随着时间的输出变化的波形,向电源提供触发信号后,电源会按照提前编辑好的波形,自动的变换并输出。IT6532D适用于汽车电子、光伏逆变器、汽车刹车的回充测试、发动机/发电机、太阳能、工业制造、民用航空和电池测试方面,使用的范围包括了DC/DC变换器和逆变器压降试验、发动机启动模拟、电池自动充电、产品生命周期试验、民航试验等。
IT6532D可编程直流电源使用说明书
智能风扇控制,低噪音
列表模式编程
准确回读电流和电压
CV/CC/CP模式
压摆率设置
遥感
多台并联的主/从模式
广泛的保护
高精度和分辨率
局域网、RS-232、RS-484、USB和CAN
模拟控制接口
SCPI命令集
IT6532D可编程直流电源的CC和CV优选权功能,可以帮助用户解决长期测试过程中的各种严重问题,使电源在高速或无超调的情况下的应用更加灵活。用户可以选择CC/CV回路的响应速度和回路工作模式,以确定输出是高速电压模式还是电流非超调模式。适用于大功率集成电路的测试、充放电测试、汽车电子产品的功率瞬态模拟和特性描述等。
IT6532D可编程直流电源使用操作说明书
功能/型号 | IT6532C | IT6532D | |
额定值(0℃~40℃) |
电压 电流 功率 |
0~80V 0~240A 0~6kW |
|
可编程输出电阻 | 范围 | 0~1.067Ω | - |
负载调节率 ±(%of Output+Offset) |
电压 电流 |
≤0.01%+30mV ≤0.05%+240mA |
|
电源调节率 ±(%of Output+Offset) |
电压 电流 |
≤0.01%+10mV ≤0.01%+120mA |
|
设定值解析度 |
电压 电流 |
10mV 100mA |
|
回读值解析度 |
电压 电流 |
10mV 100mA |
|
设定值精确度 *1 (12个月内、25℃±5℃) ±(% of Output+Offset) |
电压 电流 |
≤0.05%+30mV ≤0.2%+240mA |
|
回读值精确度 *2 (12个月内、25℃±5℃) ±(% of Output+Offset) |
电压 电流 |
≤0.05%+30mV ≤0.2%+240mA |
|
纹波(20Hz~20MHz) |
电压 电流 |
≤80mVp-p ≤0.05%+120mArms |
|
上升时间(空载)*3 | 电压 | ≤10ms | ≤30ms |
下降时间(满载)*3 | 电压 | ≤10ms | ≤20ms |
功率耗散器并联数 | ≤6台 | - | |
尺寸(mm) | 483mmW×194mmH×640.8mmD | ||
重量(净重) | 35kg |
*1.设定值精确度,指采用面板按键或者通信指令实现设定精度;当使用外部模拟量编程,其编程精度为1% 。
*2.回读值精确度,指采用面板显示或者通信指令实现回读精度;当使用外部模拟量监视,其监视精度为1% 。
*3.上升、下降时间指在ON状态下,使能内部标配功率耗散器,设定值从一个值变为另一个值的建立时间
