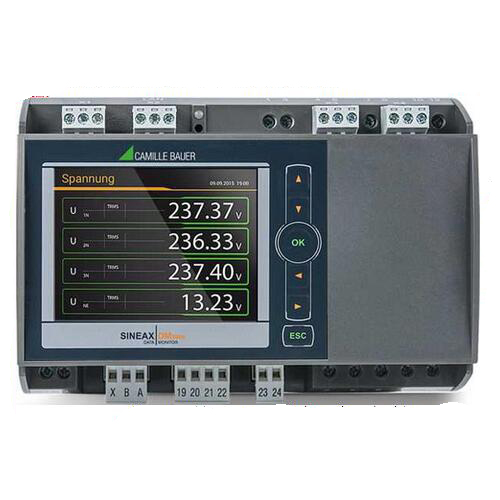

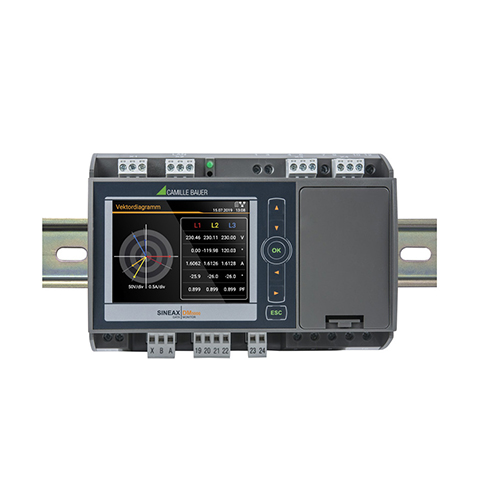

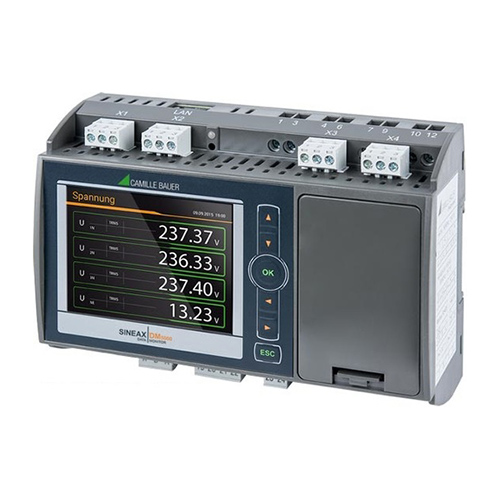

SINEAX-DM5000多功能电量变送器
SINEAX-DM5000多功能电量变送器 是可以清晰直观地在线监测强电流电网的比较紧凑的测量仪器，具有较宽泛的功能，甚至可以通过可选的组件进行扩展，可用于工厂制造业、建筑业及能源电力业等领域。各种类型电网中都可以直接使用这种内置通用测量系统的测量仪器，不限于单相电源到四线不平衡的负载系统；大显示屏和直观的操作系统，操作更加方便，具有特定语言纯文本菜单指导，随时整理测量数据信息，从而快速获取所需数据，维护调试服务区域......
产品描述
SINEAX-DM5000多功能电量变送器是可以清晰直观地在线监测强电流电网的比较紧凑的测量仪器，具有较宽泛的功能，甚至可以通过可选的组件进行扩展，可用于工厂制造业、建筑业及能源电力业等领域。各种类型电网中都可以直接使用这种内置通用测量系统的测量仪器，不限于单相电源到四线不平衡的负载系统；大显示屏和直观的操作系统，操作更加方便，具有特定语言纯文本菜单指导，随时整理测量数据信息，从而快速获取所需数据，维护调试服务区域；显示屏是彩色的TFT，具有较高的分辨率，测量得到的数据可清晰的持续的显示在屏幕上，包括警报，密码保护，数据记录等列表。
SINEAX-DM5000多功能电量变送器特点
灵活：任何类型电网的通用测量输入可自由选择的平均值和计量变量可配置的访问授权
可扩展：可组合设备版本(接口、I/0s、 电源)，可选数据记录器(负载分布曲线、仪表读数、事件、干扰)作为标准对象集成到SMARTCOLLECT软件中
多功能：通过限制值及其逻辑链接来实现各种监控选项，通过显示器或网页进行中央报警功能带有纯文本信息的警报列表，用于快速设备状态概述
输入通道：4电压4电流
测量间隔：10/12 (50/60Hz)；测量周期 1/2
测量间隔：10/12 (50/60Hz)；测量周期 1/2
电压/电流：±0. 1%
标称电压：690V
标称电压：690V
有功/无功/视在功率：±0.2%
频率：±10mHz
有功能量(IEC 62053-21/22)：等级0.5S
无功能量(IEC 62053-24）：等级0.5S
标准I/Os：1dig.IN；2dig.OUT
扩展模块(可选)：很多2个模块
电源：100- 230V AC/DC；101-48V DC
安全等级：CATIII
安全等级：CATIII
SINEAX-DM5000多功能电量变送器电能质量分析
谐波分析 IEC 61000-4-7
评估电压和电流不平衡
相量和相序显示，用于连接检查
波形显示
可选的扰动记录仪，用于PQ事件（电压骤降，骤升，中断）。具有RMS1 / 2和波形记录的IEC 61000-4-30 Ed.3
可选的扰动记录仪，用于PQ事件（电压骤降，骤升，中断）。具有RMS1 / 2和波形记录的IEC 61000-4-30 Ed.3
SINEAX-DM5000多功能电量变送器提供所有四个象限的信息，象限通常用罗马数字标识，I、 II、III和IV表示。无论是从生产者的角度还是从消费者的角度来看，象限的解释都是在变化的：从系统的有功功率中产生的能量，象限I+IV既可以被视为已交付，也可以被视为消耗有功能量。避免使用输入/输出能量和显示数据时的电感或电容负载四象限信息的独立解释成为可能，取而代之的是象限数I、II、III或IV的组合或适当的图形，用户也可以选择自己的工作点通过选择参考箭头系统查看（加载或发电机）在测量设置中。电力，不像墙上的插座那么简单！
