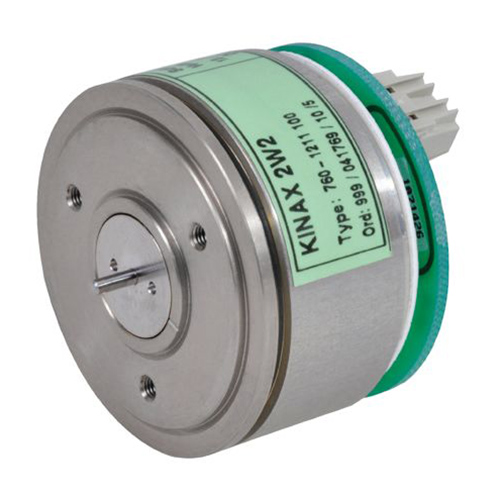

KINAX2W2可编程角位置变送器

KINAX2W2可编程角位置变送器 用于OEM,无磨损,低成本,灵活、紧凑设计使其可以作为旋转测量系统的一部分安装在原始设备中。用户可以适当地借助软件灵活地在PC上对测量范围或者旋转角度、方向,开关点等变量进行编程,可编程为线性,甚至可能遇到的非线性特征可测量轴的位置,可以将其转换为4-20mA电流信号。KINAX2W2配置了获得专利的非接触式电容式感应系统,该系统对冲击、振动、磁场和恶劣的工业环境不敏感,故适用于各种恶劣的条件,测量范......

产品描述

KINAX2W2可编程角位置变送器用于OEM,无磨损,低成本,灵活、紧凑设计使其可以作为旋转测量系统的一部分安装在原始设备中。用户可以适当地借助软件灵活地在PC上对测量范围或者旋转角度、方向,开关点等变量进行编程,可编程为线性,甚至可能遇到的非线性特征可测量轴的位置,可以将其转换为4-20mA电流信号。KINAX2W2配置了获得专利的非接触式电容式感应系统,该系统对冲击、振动、磁场和恶劣的工业环境不敏感,故适用于各种恶劣的条件,测量范围从5°-270°都可以达到。具有防爆功能的配置只能在特定的环境中使用,且必须安装在外壳中,根据EN60529标准规定,外壳的入口防护等级至少为IP20,在其他爆炸性环境中的操作是不允许的。

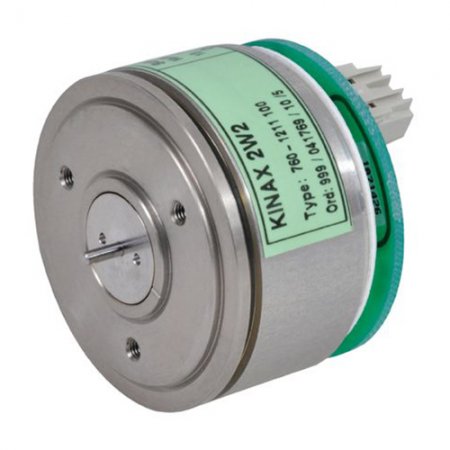

KINAX2W2可编程角位置变送器

KINAX2W2可编程角位置变送器技术参数

测量范围: 可编程在范围0 … 10°, 0 … 50°, 0 … 350°
测量输出: 4...20mA带2线连接
供电电源: 12...33V DC(非本质安全版本),12...30V DC(本质安全版本)
输出电流的残余纹波:< 0.3% p.p.
精度: 误差极限≤0.5%
可重复性:< 0.2%
响应时间:< 5 ms
电连接: 焊接终端(保护等级IP00符合EN60529)或带螺旋终端接线打印
起动转矩: <0.001Ncm带2mm轴,<0.03Ncm带6mm轴分别为1/4"
间隙影响:±0.1 %
驱动轴直径: 2mm,6mm奇数1/4"
允许轴静态负荷

KINAX2W2可编程角位置变送器基本配置说明书

Order Code Mechanical angle range Measuring range Switching point Sense of rotation Characteristic of output variable
760 - 1111 100 50° 0 … 50° 55 Clockwise Linear
760 - 1211 100 350° 0 … 350° 355° Clockwise Linear
KINAX2W2可编程角位置变送器通过同步法兰或法兰适配器的简易装配,各种连接选项和自由参数化,驱动轴无止动块,旋转,低启动转矩,对磁场的高抗扰度,调试简便快捷,无磨损,年维护量低,可通过编程软件对测量范围、旋转感、特性和开关点进行参数化,安装期间的测量值模拟是可能的在应用和安装中提供高达程度的质量和灵活性。寿命周期长成本低,具有经测试的很好品质,电容测量原理,防爆符合ATEX和IECEx本安(气体),安全,免维护,角位置变送器不用于测量转速,用于工业装置中安装,并符合EN 61010-1的要求。
