电量变送器SINEAX APLUS多功能变送器
电量变送器SINEAX APLUS多功能变送器 是单设备多种功能。APLUS强大的平台用于测量，监控和分析电力系统。产品关注高品质瑞士标准和较大化用户利益。通用的测量设备适用于三种主要版本：带有TFT或LED显示器或没有显示器顶帽式导轨安装版本。设备能够现场简单集成到过程环境中。它提供广泛的功能，通过可选组件进行更多扩展。过程环境的连接可以通过通信接口实现功能，包括数字I/Os或模拟输出。 电量变送器SINEAX APLUS多功能变送器应用 APLUS设计应用......
产品描述

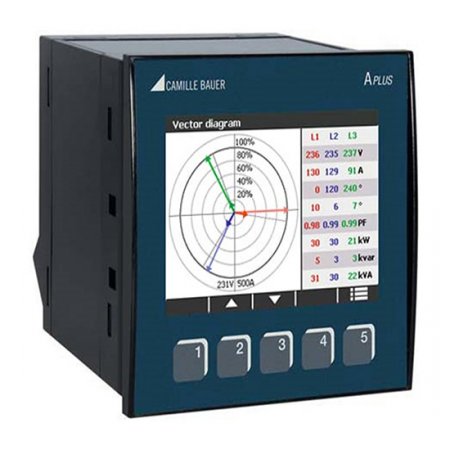

电量变送器SINEAX APLUS多功能变送器是单设备多种功能。APLUS强大的平台用于测量，监控和分析电力系统。产品关注高品质瑞士标准和较大化用户利益。通用的测量设备适用于三种主要版本：带有TFT或LED显示器或没有显示器顶帽式导轨安装版本。设备能够现场简单集成到过程环境中。它提供广泛的功能，通过可选组件进行更多扩展。过程环境的连接可以通过通信接口实现功能，包括数字I/Os或模拟输出。
电量变送器SINEAX APLUS多功能变送器应用
APLUS设计应用于电力分布系统，强力扭曲的工业环境和建筑自动化。标称电压达到690v能够直连。APLUS理想的设备可以用于用户要求的测量任务，包括快速，精确和不敏感电力系统或负荷需求分析。另外，它也可以更换故障或极限监控设备，小控制系统和能量管理系统求和站。
监控单元：极限值通用分析；极限值组合；内部/外部状态分析。
通用进程I/0：状态,脉冲和同步输出；状态和脉冲输出；继电器输出；模拟输出±20mA。
能量管理：有功和无功仪表；负荷图形,负荷曲线；曲线分析；系统负荷方差；外部仪表方差。
能量管理：有功和无功仪表；负荷图形,负荷曲线；曲线分析；系统负荷方差；外部仪表方差。
监控操作资源：操作时间；服务间隔；过载情况持续时间；操作反馈。
系统状态获取：高更新率；准确和不间断；用于电力系统分析。
远程控制和维护：远程/O；远程数据获取和参数化；本地/远程操作转换。
开放通信：自由可定义过程图片；通过RS485的Modbus/RUT；通过以太网的Modbus/TCP；现场过程总线达到12MBaud。
数据显示：测量和仪表；极限状态.；纯文本告警；报警确认和重置；自由可配置显示。
长期数据存储：测量过程；干扰信息；事件/告警/系统事件。
长期数据存储：测量过程；干扰信息；事件/告警/系统事件。
电能质量分析：自动仪表读数；和谐分析；可扩展无功功率分析；短期/长期负荷方差；电力系统不平衡；标称情况监控。
电量变送器SINEAX APLUS多功能变送器测量系统
APLUS能够通过CB-Manager管理软件适用于快速和简单的测量任务。设备通用测量系统可以直接用于任何系统，从单相到4线不平衡网络，不需要任何硬件改变。独立的测t任务和外部影响总是相同的高性能。
可以在所有四个象限不间断测量，并以优化方式适应系统监控。测量时间以及期望的系统负荷能够参数化。
供超过1000多个不同测量值，这些值可以分为以下几组：
设备能提测量值包括：电压,电流功率,不平衡谐波THD, TDD频率；负荷因子有功电能无功电能
测量不确定性
±0.1%
±0.2%
±0.5%
±0.01Hz
±0.1
Cl.0.5S (EN62053-22)
CI.2 (EN 62053-23)
| MEASUREMENT GROUP | REFRESHING INTERVAL | APPLICATION |
|
Instantaneous values |
Configurable measurement interval (2…1024 cycles) |
• Monitoring present system state • Unbalance monitoring • Earth fault monitoring |
| Harmonic analysis |
Approx. 2 times per second, depending on system frequency |
• Rating the thermal load of resources • Analysis of system feedback and load structure |
| Extended reactive power analysis | • Reactive power compensation | |
| Voltage/current imbalance |
• Protection of operating resources • Earth fault monitoring |
|
|
Energy meters |
Same as measurement interval |
• Billing purposes • Energy efficiency monitoring • Summation of external meter pulses |
| Power mean-values |
Configurable, 1s…60 min |
• Load profiling for energy management |
| User-defined mean value quantities | • Short-term fluctuations |
电量变送器SINEAX APLUS多功能变送器参数化

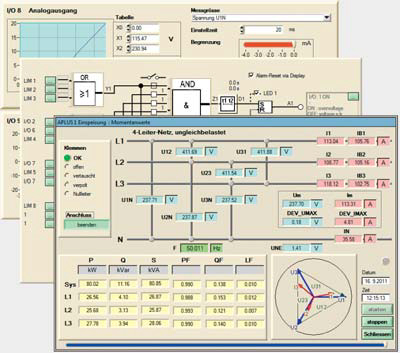

CB-Manager管理软件为用户提供以下功能:。服务和测量通过APLUS(以及离线)完全可参数化。
1、获取和记录测量数值
2、配置和测量文件归档·仪表内容设置或重置·选择重置的极限值·接口参数设置
3、逻辑模块或输出功能仿真·全面的帮助系统
一个安全系统可以被激活来限制访问设备的数据。这种方式如改变一个极限值通过显示器可以被锁定,但是通过设置配置仍是可能的。
SINEAX APLUS多功能变送器能源管理
APLUS提供了为能源管理系统收集快速有效的负荷数据所需的所有功能。由APLUS设备组成的系统在功率分配中使用时，保证每个单独测量点的高达精度和高达性能。可满足以下基本要求：
•记录负荷曲线（能耗随时间的变化）
•获取能源消耗摘要
•自动仪表读数（日历）
•峰值负荷监测
•当前需求趋势分析
•关闭负载以防止处罚

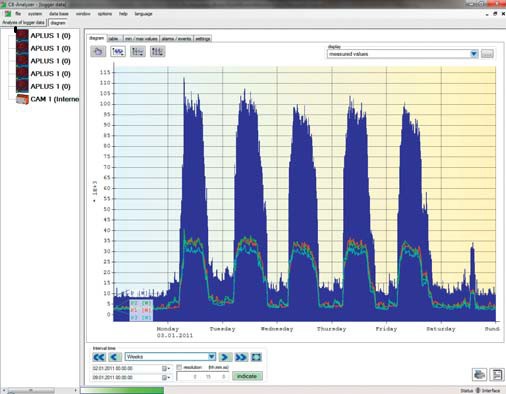

一个能量优化系统只能由一个设备组成，并将已安装的电表连接到该设备上。例如，APLU监控主要的输入电源，并作为一个数据汇总站，它不仅可以将任何一种能量的含量累积到7米，而且还可以从相应的脉冲率得出它们的时间进程——负荷曲线。所收集的能量数据也可以通过可选的数据记录器记录数年。对于这些数据的表格或图形分析，提供CB Analyzer软件，该软件在供货范围内。该软件通过以太网收集数据并将其存储在数据库中。
所有这些措施的总和可以实现以下主题：
•优化内部操作程序
•降低总能耗
•降低峰值负荷
通过这种方式实现的成本节约不仅提高了自己公司的盈利能力，也提高了自己的竞争力。
