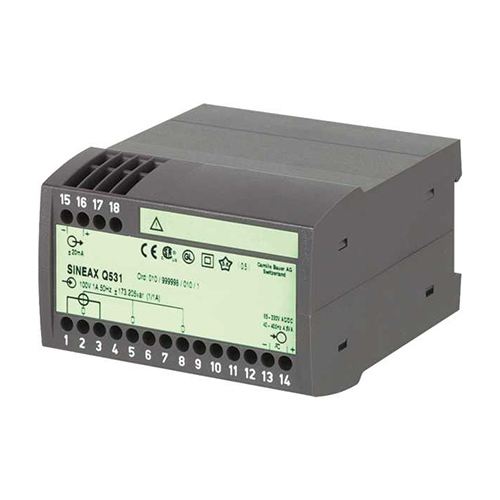

SINEAX-Q531功率变送器
SINEAX-Q531功率变送器 ，也属于单功能变送器，用于测量负载平衡或者不平衡的单相或三相交流系统中的可变无功功率，SINEAX-P530用来测量可变有功功率，是符合IEC1010或者EN61010的标准，其设计、开发生产与测试都是严格按照质量认证ISO 9001进行的，产品外壳材料采用940聚碳酸酯，可燃性等级为V-0，符合UL认证，采用轨道安装，可以安装在任意位置，带间接连接的螺旋式端子来连接元件，钢丝压力允许横截面，连接导线直径4.0mm，单线或2x2.5mm的细金属丝。标......
产品描述

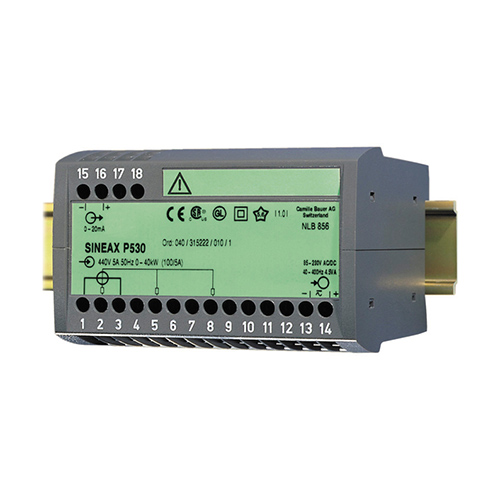

SINEAX-Q531功率变送器，也属于单功能变送器，用于测量负载平衡或者不平衡的单相或三相交流系统中的可变无功功率，SINEAX-P530用来测量可变有功功率，是符合IEC1010或者EN61010的标准，其设计、开发生产与测试都是严格按照质量认证ISO 9001进行的，产品外壳材料采用940聚碳酸酯，可燃性等级为V-0，符合UL认证，采用轨道安装，可以安装在任意位置，带间接连接的螺旋式端子来连接元件，钢丝压力允许横截面，连接导线直径≤4.0mm²，单线或2x2.5mm²的细金属丝。标称输入电流的正弦波形式和标称输入电压分别是输入电流为1 to 6 A，输入电压为100 to 690 V，输出的信号可以用来监测、控制，注册及指示，与负载无关的直流或直流电压用作输出信号，这个信号与测得的有功功率值/无功功率值成比例。
测量输出：单极、双极或活零输出变量
测量原理/TDM系统
直流、交流电源组，电源公差宽/通用
与海上执行相同的标准（以前为德国劳埃德船级社）
测量原理/TDM系统
直流、交流电源组，电源公差宽/通用
与海上执行相同的标准（以前为德国劳埃德船级社）

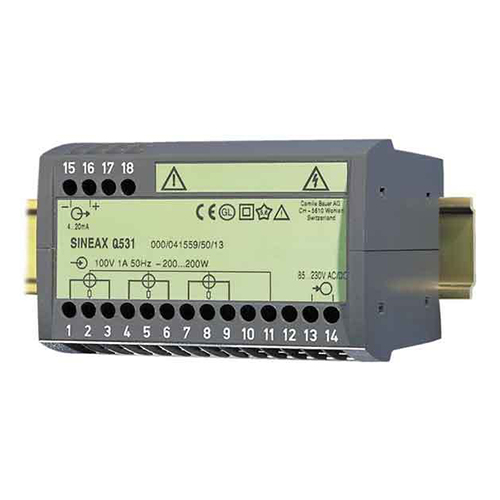

SINEAX-Q531功率变送器特点
测量方法：TDM法
测量输入：正弦标称输入电流1…6 A，标称输入电压100…690 V（LL）
标称输入频率：50或60Hz
测量输出：单极，双极或零时输出量
电源：集成的AC-DC电源组，具有宽容范围，可通用
高顶导轨安装壳体
认证：CSA，GL（德国劳埃德船级社），适用于船舶
文章来源于Camillebauer
SINEAX-Q531功率变送环境要求
工作温度：–10至+55°C
储存温度：–40至+70°C
空气相对湿度年平均值：≤75%
海拔：高达2000米
Camillebauer公司位于景色旖旎的瑞士沃伦(苏黎世附近)，成立于1900年(瑞士巴塞尔)，1944年起开始自主研发和生产，是一家秉承瑞士品质和创新精神的中型企业，在全球范围内向能源生产、输送及用户端，提供客户化产品和解决方案，为用户创造价值，Camillebauer公司以传承瑞士品质和积极创新的姿态，重新定义基于新能源时代的四大核心技术领域（1）测量和显示（2）电能质量（3）控制和监控（4）软件和系统解决方案，藉此从容应对世界对能源日趋复杂要求之挑战。电力，不像墙上的插座那么简单！
SINEAX-Q531功率变送规格信息
| Description | *Blocking code | No-go with blocking code | Article No./ Feature | ||
| Order Code xxx - xxxx xxxx xx | |||||
| Features, Selection | |||||
| SINEAX P530, Transducer for active power | 530 – | ||||
| SINEAX Q531, Transducer for reactive power | 531 – | ||||
| 6. | Measuring range W or Var |
1 |
|||
| Measuring range bipolar [W] or [Var] | |||||
| Measuring range unipolar [W] or [Var] | B | 2 | |||
|
Specify measuring range in W or Var, e.g. 500 at measuring range bipolar – 500 … + 500 1000 at measuring range unipolar 0 … 1000 Admissible measuring range end values (calibration factor c) With single-phase AC active power ≥ 0.75 ti 1.3 · UN · IN With single-phase AC reactive power ≥ 0.5 to 1.0 · UN · IN With 3-phase system active power ≥ 0.75 to 1.3 · 3 · UN · IN With 3-phase system reactive power ≥ 0.5 to 1.0 · 3 · UN · IN |
|||||
| 7. |
Output signal, start value Output bipolar, start value – 100% final value Not possible with unipolar measuring range |
B |
1 |
||
| Output unipolar, start value 0 | 2 | ||||
| Output live-zero, start value 20% final value | 3 | ||||
| 8. |
Output signal, final value Output final value 20 mA |
1 |
|||
| Output final value 10 mA | 2 | ||||
| Output final value 5 mA | 3 | ||||
| Output final value 2.5 mA | 4 | ||||
| Output final value 1 mA | 5 | ||||
| Non-standard (> 1.00 to < 20) [mA] | 9 | ||||
| Output final value 10 V | A | ||||
| Non-standard (1.00 to < 10) [V] | Z | ||||
| 9. |
Power supply 85 … 230 V DC, AC |
1 |
|||
| 24 … 60 V DC, AC | 2 | ||||
| From measuring input (≥ 85 to 230 V AC) | A | 4 | |||
| Connected to the low tension side 24 V AC / 24 … 60 V DC | 5 | ||||
| 10. |
Additional lettering on type label Without additional lettering on type label |
0 |
|||
|
With additional lettering on type label 1 line with max. 40 letters, e.g. measuring location |
9 | ||||
| 11. |
Test records Without test records |
0 |
|||
| Test records in German | D | ||||
| Test records in English | E | ||||
