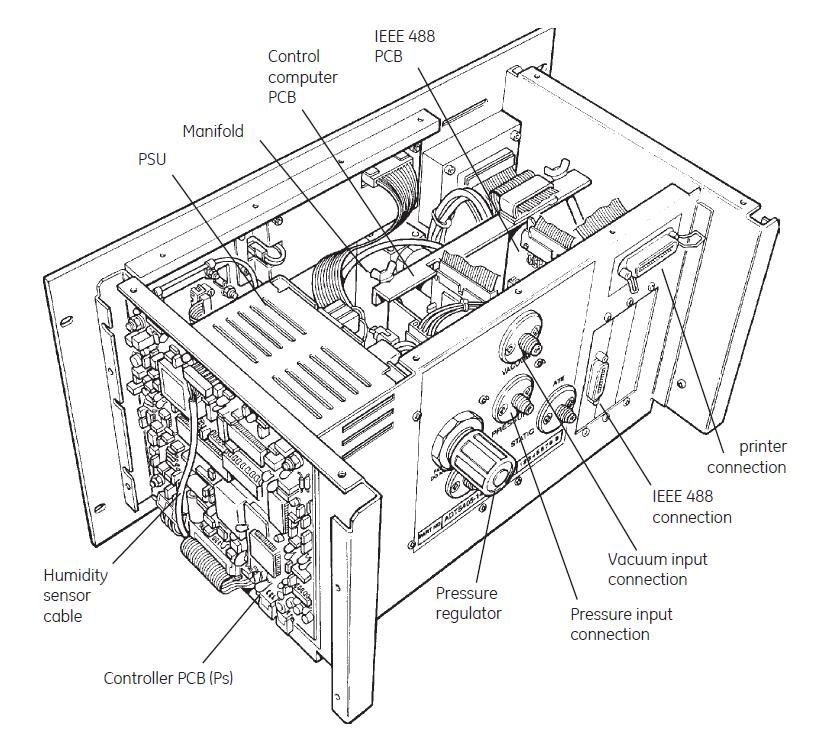

上一章我们讲到，ADTS405系列大气数据测试系统装置包含皮托管和静态歧管，以及所有适当的电磁阀，压力传感器和气动输出连接器。我们现在接着介绍ADTS405系列大气数据测试系统装置的控制器（控制系统），内循环和外循环。
控制器（控制系统）
如果控制器开启，则接收的压力和压力速率要求由微型计算机处理，并通过设定点发生器（数模转换器）输出，作为形成内部环路设定点的模拟电压。内环是高带宽模拟闭环压力控制系统。内环保持歧管中的压力，该压力始终紧密地跟随内环设定点。

内循环
歧管中的压力由控制传感器测量，控制传感器是硅绞线压力传感器，其输出电压与施加的压力成比例。该电压由信号调节电路放大，根据增益切换电路的操作模式给出进一步的增益，然后从内环设定点中减去并在误差放大器中放大。产生的误差信号经过频率补偿以保持内部控制环路稳定，然后应用于脉冲发生器电路，该电路通过功率驱动电路产生脉冲宽度调制输出，同时产生真空和压力螺线管。

外循环
随着歧管中压力的变化，压力接近设定点，外环开始运转。歧管中的压力首先由主换能器测量。这是一种振动气缸压力传感器，可产生与压力成比例的高稳定性，高精度频率（方波）和与温度成比例的模拟电压。

压力信号馈送24位周期计数器，该计数器对20 MHz参考振荡器计数表示压力的输入方波的多个周期。这使得微型计算机能够将输入的方波测量到非常高的分辨率。微型计算机软件使用压力和温度数据来计算施加到主换能器的精确压力。微计算机使用来自控制器模块的存储的零和跨度常数以及用于湿度传感器的存储的常数进行进一步的校正。

由此产生的精确压力读数被微型计算机放大并进行频率补偿，并且在减去输入的目标点之后，将得到的值发送到设定点发生器（DAC）以产生内部环路设定点。这导致歧管压力改变，直到主换能器测量的压力与手持终端发送的压力要求完全相同。
