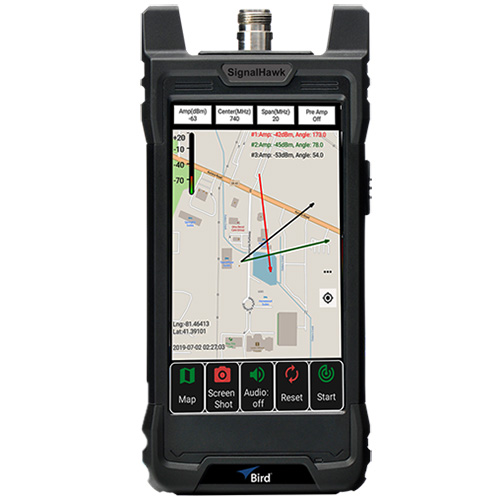

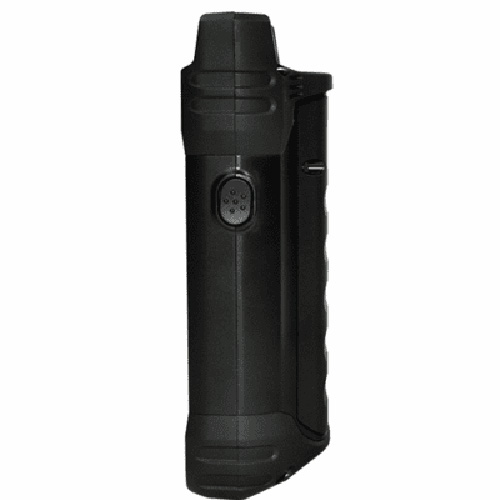

BIRD公司SignalHawk SH-75S-AOA手持式频谱分析仪
BIRD公司推出的SignalHawk-SH-75S-AOA手持式频谱分析仪是一款将创新科技与实用性完美融合的高性能设备，其独特之处在于搭载了先进的AOA（角度到达）技术。该技术专为应对射频干扰挑战而研发，使得SH-75S-AOA能够在9 kHz至7.5 GHz宽广的频率范围内，凭借集成的OpenStreetMap地图定位、GPS坐标信息和信号强度矢量追踪功能，助力现场工程师、技术人员以及各类用户群体——包括无线设备制造商、服务提供商、承包商乃至国家力量人员——以直观简洁的操作界面迅速且精确地锁定潜在的带内干扰源位置、非法广播发射点以及信号覆盖盲区。
BIRD SignalHawk-SH-75S-AOA手持频谱分析仪巧妙运用尖端科技，通过结合地图导航系统、精准的全球卫星定位及信号强度方向性测量，针对从低频到高频广泛的射频频段提供了一种快速识别和解决射频干扰问题的有效手段，从而成为各领域专业人士好用的的工具，助力他们轻松应对复杂多变的射频环境挑战。
The SH-75S-AOA provides the ability to triangulate the location of an interferer on a map for signals between 9 kHz and 7.5 GHz. Integrating digital maps, GPS location and signal strength vectoring, the SignalHawk AOA provides an easy-to-use interface to pinpoint potential in-band interferers, “rogue” broadcast locations and dead spots.
Field engineers, technicians, wireless equipment manufacturers, service providers, contractors, and military personnel can triangulate the source of an interferer by utilizing our AOA (Angle of Arrival) technology. Being highly portable allows the user to go remote locations to accurately pinpoint the signal origination. In today’s crowded RF spectrum this cutting edge technology can quickly and efficiently stop unwanted, accidental or prohibited interface that can degrade RF communication or completely disrupt signal quality and system performance.
SH-75S-AOA频谱分析仪的主要特点包括：
- 利用OpenStreetMap地图技术进行三角定位，精准锁定干扰源；
- 内置两级前置放大器，提升信号检测能力；
- 支持波形显示、光谱图显示或两者同时显示；
- 界面友好，操作直观，采用多点触控技术；
- 比同类产品快超过两倍的扫描速度，大幅提升工作效率；
- 高分辨率全彩显示屏，室内户外皆宜；
- 结实耐用，具备防风雨设计，适用于各种复杂环境；
- 可连续工作5小时以上，电池续航能力强；
- 配备Bird RF Meter App，兼容各类Bird现场传感器；
- 预设多种测量模式，如门限扫描、通道功率、相邻信道功率比(ACPR)、相位噪声、N分贝下降带宽、占用带宽(OBW)、场强、FM解调、CNR损耗（GNSS信号质量）、频谱掩蔽和限制线等。
SH-75S-AOA频谱分析仪性能参数：
- 范围精度高达±1%，老化率≤±1 ppm；
- 扫描时间从1.2 ms到1600 s可调；
- 分辨率带宽从10 Hz至5 MHz，精度≥1 MHz时±10%；
- 二阶谐波失真在1.6 GHz时优于-70 dBc；
- TOI（三阶交截点）为+15 dBm；
- P1dB典型值为0 dBm；
- 相位噪声指标出色，在10 kHz和1 MHz处分别达到-88 dBc/Hz和-115 dBm/Hz；
- 测量范围覆盖DANL至+20 dBm；
- 输入衰减器范围为0至30 dB，步进1 dB；
- 最大安全输入电平根据前置放大器设置有所不同；
- 参考电平范围广泛，适应不同场景需求；
- 显示平均噪声电平（DANL）根据不同前置放大器增益设置表现出卓越的低噪性能；
- 幅度精度在特定条件下可达±1.5 dB；
- 参考电平精度在-60 dBm及以上时达到±0.8 dB。
| 规格 | 详细参数 |
|---|---|
| 产品型号 | SH-75S-AOA |
| 产品名称 | SignalHawk 手持式频谱分析仪（带AOA） |
| 频率范围 | 9 kHz 至 7.5 GHz |
| 范围精度 | ±1% |
| 老化率 | ±1 ppm |
| 扫描时间 |
全扫描：1.2 ms 至 1600 s 可设置零跨度：3.99 ms 至 1600 s |
| 分辨率带宽 |
10 Hz 至 5 MHz，以1、2、3、5、10步进 精度：≥1 MHz 时±10%，<1 MHz 时±2% |
| 二次谐波失真 | 1.6 GHz 时为-70 dBc |
| 三阶交截点（TOI） | +15 dBm （-10 dBm 调制信号，相隔1 MHz，前置放大器关闭，参考电平 -10 dBm） |
| P1dB | 0 dBm（标称值） |
| 相位噪声 |
@10 kHz：-88 dBc/Hz（典型值-90 dBc/Hz） @1 MHz：-115 dBc/Hz（典型值-116 dBc/Hz） |
| 测量范围 | DANL至+20 dBm |
| 输入衰减器范围 |
0 至 30 dB，1 dB 步进 不确定性：±0.6 dB |
| 最大安全输入电平 |
前置放大器关闭：+30 dBm 前置放大器-20 dB：0 dBm 前置放大器+40 dB：-20 dBm |
| 参考电平范围 |
-140 dBm 至 +20 dBm -190 dBm 至 +70 dBm（启用参考电平偏移） |
| RBW切换不确定性 | ±0.3 dB |
| 显示平均噪声电平(DANL) |
前置放大器关闭：1 GHz，-129 dBm/Hz（典型值-132 dBm/Hz） 前置放大器+20 dB：1 GHz，-149 dBm/Hz（典型值-152 dBm/Hz） 前置放大器+40 dB：1 GHz，-168 dBm/Hz（典型值-169 dBm/Hz） |
| 残余响应 | -60 dBm |
| 幅度精度 |
±1.5 dB（衰减器设为0 dB，输入信号在-5至-30 dBm之间，检测器设为正向。 灵敏度设为低，RBW自动耦合，其他设置均为自动耦合，23±5 °C环境下，需预热半小时） |
| 参考电平精度 | ≥ -60 dBm 时，±0.8 dB |
| 连接器 |
RF 输入：N型（母头） USB：USB Type-C 电源接口：Slim Tip，直流20V |
| 显示屏 | 5.5 英寸，1280 x 720 像素 |
| 操作系统 | Android |
| 支持语言 | 英语，中文 |
| 电池类型 | 锂离子电池 |
| 工作时间 | 5小时（典型值） |
| 充电时间 | 6小时（典型值） |
| 温度范围 |
工作温度：0 至 50°C 存储温度：-20 至 70°C |
| 尺寸 | 7.8 in x 3.7 in x 2.4 in (197 mm x 93 mm x 61 mm) |
| 重量 | 1.98 lb (0.9 kg) |
| 标准配件 | 硬质携带箱，软质携带包，交流适配器（12 Vdc 输出），触控笔，USB 驱动器，USB 适配器，使用手册和电池 |
文章来源BIRD公司，深圳银飞公司有售SignalHawk-SH-75S-AOA手持式频谱分析仪
