Bird公司FH-AV-BASIC FlightHawk®|航空射频电缆和天线分析仪套件
BIRD公司FH-AV-BASIC FlightHawk®|航空射频电缆和天线分析仪套件作为航空基础测试套件是一款快速精确的解决方案，专门用于复杂机体系统中天线和电缆系统的测试。此航空RF电缆与天线分析仪套件助力飞机维修技术人员对地面至空中无线电、机载无线电、中继器、天线、天线合成器以及传输电缆进行调试、维护及故障排查。Basic公司FlightHawk 套件作为入门级工具包，无论是新手还是专家都能轻松上手。配备Bird易用的航空测试软件，维护人员能够对整个机队的所有无线电系统进行测试验证。Bird FlightHawk® RF航空基础测试套件采用频域反射计（FDR）技术，可单独或整体测试天线和电缆。特别设计的便携箱内设有固定位置，以容纳Bird宽频功率传感器、线缆以及适配器，满足航空电子设备功率测量需求的同时防止外来物体损伤。通过升级选项，您可进一步扩展测试能力。
Bird’s FlightHawk® RF Aviation Basic Test Kit provides rapid and accurate testing of multiple antenna and cable systems in complex airframe systems. Our Cable and Antenna Analyzer assist aircraft maintenance technicians with commissioning, maintenance and fault-finding of ground-to-air radios, airborne radios,repeaters, antennas, antenna combiners and transmission cables.FlightHawk Basic is excellent starter kit for the Novice to Expert,Bird’s easy to use aviation testing software enables maintenance personnel to test and verify all the radio systems in your fleet.By utilizing an inspection technique called frequency domain reflectometer (FDR), you can test and verify the antennas and cables in your RF system individually or as a complete system.If you want to expand your testing capabilities, this special designed case has placeholders for Bird’s wideband power sensor, needed cabling and adapters –specifically to fit avionics power measurement needs. Also prevents FOD (foreign object damage) from unaccounted equipment.
FlightHawk®|航空射频电缆和天线分析仪套件主要特性
- 在工作频率下测试RF电缆和天线
- 定位并找出电缆、连接器及天线问题源头
- 采用FDR测量方法，对系统中关键组件健康状况进行高度可靠的评估，在发生故障前提供预警
- 故障定位或DTF模式下，沿电缆和天线系统长度显示VSWR或回波损耗在各距离点上的分布
- 电缆损耗功能测量电缆系统在特定频率范围内的插入损耗
- 配备OTG USB通信接口，用于连接Bird功率传感器、存储设备及电池充电
- 包含Bird RF Meter应用程序
FlightHawk®|航空射频电缆和天线分析仪套件关键测量参数
- 精确的频率-回波损耗FDR曲线
- 距离-回波损耗关系
- 电压驻波比(VSWR)
- 电缆损耗及距离至故障(DTF)测量值

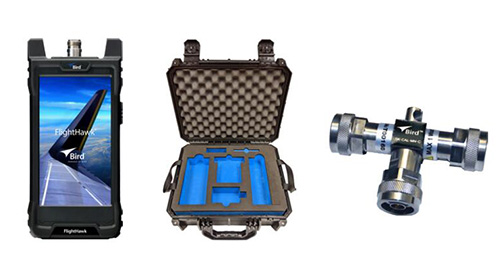

FlightHawk®|航空射频电缆和天线分析仪套件组成
- FlightHawk-AV电缆与天线分析仪
- SK-CAL-MN-C6校准组合

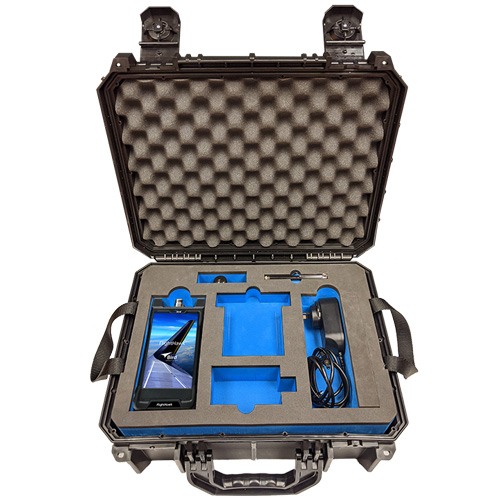

- 硬质携带箱
| 订货时请确认具体件号，选件件号也要提供。避免订错。 | ||
 |
||
FlightHawk®|航空射频电缆和天线分析仪套件规格
| 项目编号 | FH-AV-BASIC |
|---|---|
| 产品名称 | FlightHawk®, 航空RF电缆与天线分析仪套件 |
| 频率范围 | 1 MHz - 6000 MHz |
| 分辨率 | 1 kHz |
| 精度 | ±2.5 ppm @25°C |
| 输出功率 | -10 dBm（典型值） |
| 轨迹噪声幅度 | IFBW 1kHz时：0.05 dB rms |
| 测量速度 | 每个数据点1 ms |
| 数据点数量 | 51至3201 |
| 测量带宽 | 100 Hz至30 kHz |
| 温度稳定性 | 0.01 dB/°F (0.02 dB/°C) |
| 回波损耗测量范围 | 0 dB 至 -60 dB |
| 分辨率 | 0.01 dB |
| VSWR测量范围 | 1.0 至 65.0 |
| 电缆损耗测量范围 | 0 dB 至 30 dB |
| DTF范围 | 0至5000 ft. (0至1500 m) |
| 校正定向性 | > 38 dB |
| 最大输入电压 | 50 V |
| 抗干扰信号能力 | +13 dBm |
| 功率测量 | 是 |
| 反射幅度精度 |
-10 dB 至 0 dB: ±0.6 dB -20 dB 至 -10 dB: ±0.8 dB -35 dB 至 -20 dB: ±3.0 dB |
| 连接器类型 |
USB Type-C, USB 3.0 测试端口连接器: N型，50欧姆，母头 |
| 温度范围 |
工作温度: 14°F 至 131°F (-10°C 至 +55°C) 存储温度: -40°F 至 176°F (-40°C 至 +80°C) 电池充电温度: 32°F 至 95°F (0°C 至 +35°C) |
| 显示屏 | 5.5 英寸，720 p分辨率 |
| 支持语言 | 英语、中文、西班牙语 |
| 电池 |
类型: 锂离子可充电电池 操作时间: 典型10小时 充电时间: 典型5小时 |
| 存储容量 | 数千条轨迹和设置 |
| 建议校准间隔 | 2年 |
| 兼容性 | 详细兼容传感器列表见Bird RF Meter页面 |
| 尺寸 | 7.7 in x 3.6 in x 2.4 in (195 mm x 90 mm x 60 mm) |
| 重量 | 1.98 lbs. (0.9 kg) |
| 认证合规 |
CE认证 电磁兼容性: EN 61326-1:2006标准 |
| 标准配件 | 电缆与天线分析仪、Cal Combo校准组合、触控笔、AC适配器、硬质携带箱、RF电缆、USB驱动器、USB适配器 |
| 升级选项 |
宽带功率传感器- 5017D-AV, 100 MHz - 1.3 GHz RF终端 - 25-T-MN, 25 W 适配器套件 - 4240-401 N(m)-SMA(m)适配器 - 4240-500-23 N(m)-SMA(f)适配器 - 4240-500-10 航空电子适配器 - 4240-443 航空电子适配器 - 4240-444 |
文章来源Bird公司，深圳银飞公司有售FH-AV-BASIC FlightHawk®|航空射频电缆和天线分析仪套件
