Bird公司FlightHawk® RF航空测试套装|天线分析仪套件
Bird公司FlightHawk® RF航空测试套装|天线分析仪套件。Bird作为射频(RF)行业的翘楚，以其久经实战考验、卓越可靠的RF产品系列而闻名。其设计与制造的产品涵盖了频谱分析仪、电缆和天线测试设备、功率测量仪器以及用于捕获、记录和回放分析的高精度RF流媒体系统。长期以来，Bird品牌致力于为全球不断发展的射频市场提供关键解决方案，确保各类射频传输系统的高效性能表现。历经80多年的发展，Bird已在行业内树立起“射频专家”的坚实形象，甚至有客户反映其在20世纪40年代和50年代制造的早期产品至今仍然运行如新。Bird矢志打造全球最可靠射频装置，并将此作为企业使命。事实上，在射频通信可靠性领域，“Bird”这一名称已成为行业创新，以至于无论是否由Bird公司生产的同类产品，人们常常以“Bird”来泛指那些高标准的射频检测工具。
The Bird FlightHawk® RF Aviation Basic Test Kit is a compact, portable solution designed for efficient and accurate testing of aviation antenna and cable systems. It includes a handheld analyzer for on-site diagnostics, a specialized wideband power sensor for precise RF system measurement, essential adapters, and user-friendly software. This kit helps minimize Aircraft on Ground (AOG) downtime by enabling maintenance teams to quickly locate and troubleshoot RF cable, connector, and antenna issues with clear visual indicators that denote system performance status.
The Bird FlightHawk® RF Aviation Basic Test Kit is a compact, portable solution designed for efficient and accurate testing of aviation antenna and cable systems. It includes a handheld analyzer for on-site diagnostics, a specialized wideband power sensor for precise RF system measurement, essential adapters, and user-friendly software. This kit helps minimize Aircraft on Ground (AOG) downtime by enabling maintenance teams to quickly locate and troubleshoot RF cable, connector, and antenna issues with clear visual indicators that denote system performance status.
FlightHawk® RF航空测试套装|天线分析仪套件专为缩短AOG停机时间而设计。Bird的FlightHawk® RF航空基础测试套件是一款旨在快速精准解决复杂飞机机体中天线及电缆系统问题的专业方案。该套件配备的电缆与天线分析仪能够助力维修技术人员对地面至空中无线电、机载无线电、中继器、天线、天线合路器及传输电缆进行调试、维护和故障诊断。FlightHawk Basic套件因其易用性而适用于新手和资深技师，是理想的入门级工具包。凭借Bird先进的航空测试软件，维护人员可以轻松地对其机队内的所有无线电系统进行全面验证测试。通过采用频率域反射计(FDR)技术，无论是单个部件还是整个系统层面，都能实现对天线和电缆的全面检测。此款特别定制的便携箱内部设有专门存放Bird宽频带功率传感器、线缆和适配器的空间，不仅满足航空电子设备的功率测量需求，还能有效防止外来物体损害。该套件还提供了升级选项以增强和扩展测试功能。
FlightHawk® RF航空测试套装主要特性：
- 在实际工作频率下测试射频电缆和天线
- 直接定位射频电缆、连接器及天线源头问题
- 采用FDR（频率域反射测量法），对系统中关键组件进行高可靠性的健康状况评估，提供故障发生前的有效预警信息
- 故障定位或DTF模式能沿着电缆和天线系统的长度绘制电压驻波比(VSWR)或回波损耗随距离变化的曲线图
- 电缆损耗功能可测量电缆系统在特定频率范围内的插入损耗
- 配备OTG USB通信端口，用于连接Bird功率传感器、存储设备并支持电池充电
- 包含Bird RF Meter应用程序
FlightHawk® RF航空测试套装关键测量参数：
- 精度回波损耗与频率的关系轨迹（FDR曲线）
- 回波损耗与距离的相关性
- 电压驻波比(VSWR)
- 电缆损耗及距离至故障(DTF)测量

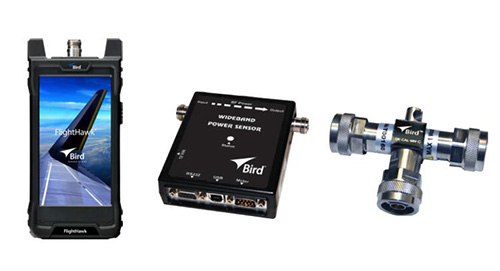

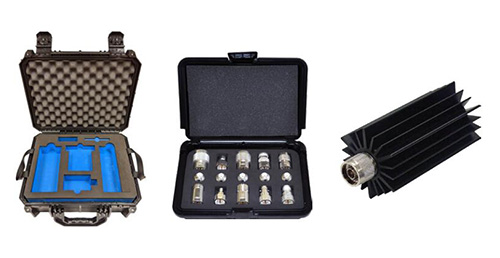

FlightHawk® RF航空测试套装组成部件
- FlightHawk-AV 射频电缆与天线分析仪
- 5017D-AV 宽频带功率传感器（覆盖100 MHz - 1.3 GHz频率范围）
- 25-T-MN 25W射频终端负载
- SK-CAL-MN-C6 校准组合套装
- 硬质携带箱
- 4240-401 适配器套装
- 4240-500-23 N(M)转SMA(M)适配器
- 4240-500-10 N(M)转SMA(F)适配器
- 4240-443 航空电子设备适配器
- 4240-444 航空电子设备适配器
| 订货时请确认具体件号，选件件号也要提供。避免订错。 | ||
 |
||
| FLIGHTHAWK® | 5017D-AV | SK-CAL-MN-C6 |
 |
||
| FH-AV-CC | 4240-401 | 25-T-MN |
FlightHawk® RF航空测试套装规格：
| 型号 | FH-AV-KIT |
|---|---|
| 编号/套件名称 | FlightHawk®；航空测试套装|天线分析仪套件 |
| 频率范围 | 1 – 6000 MHz |
| 分辨率 | 1 kHz |
| 精度 | ±2.5 ppm @25 °C |
| 输出功率（典型值） | -10 dBm |
| 轨迹噪声幅度（IFBW 1kHz） | 0.05 dB rms |
| 测量速度 | 1 ms/数据点 |
| 数据点数 | 51 至 3201 |
| 测量带宽 | 100 Hz至30 kHz |
| 温度稳定性 | 0.01 dB/°F (0.02 dB/°C) |
| 回波损耗测量范围 | 0 dB至-60 dB |
| 解析度 | 0.01分贝 |
| 驻波比测量范围 | 1.0 至 65.0 |
| 电缆损耗测量范围 | 0 dB至30 dB |
| DTF范围 | 0 至 5000 英尺（0 至 1500 米） |
| 方向性修正 | > 38 dB |
| 最大输入电压 | 50V |
| 抗干扰信号 | +13 dB |
| 功率测量 | 是 |
| 反射幅度精度 |
-10 dB 至 0 dB： ±0.6 dB -20 dB 至 –10 dB： ±0.8 dB -35 dB 至 –20 dB： ±3.0 dB |
| 连接器类型 | USB Type-C、USB 3.0 |
| 测试端口连接器 | N 型、母头 50 欧姆 |
| 工作温度 | 14 至 131 °F（–10 至 +55 °C） |
| 存储温度 | -40 至 176 °F（-40 至 +80 °C） |
| 电池充电温度 | 32 至 95 °F（0 至 +35 °C） |
| 显示屏 | 5.5 英寸，720p分辨率 |
| 支持语言 | 英语、中文、西班牙语 |
| 电池类型 | 锂离子充电电池 |
| 工作时间 | 典型 10 小时 |
| 充电时间 | 典型 5 小时 |
| 存储容量 | 数以千计的轨迹和设置 |
| 推荐校准间隔 | 2年 |
| 尺寸 | 7.7 英寸 x 3.6 英寸 x 2.4 英寸 (195 毫米 x 90 毫米 x 60 毫米) |
| 重量 | 1.98 磅(0.9公斤) |
| 合规性认证 | CE, EMC 标准 EN 61326-1:2006 |

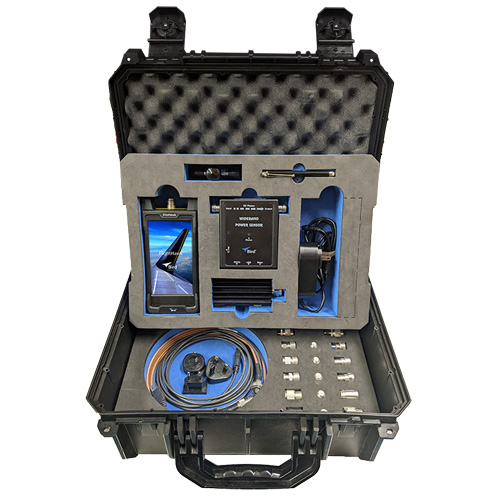

为避免因反复试验和部件替换带来的飞机停场（AOG）导致的大量时间和经济成本损失，FlightHawk® RF航空测试套装精心整合了一系列专为航空电子设备检测与度量设计的独特组件，包括经过实战验证、具备天线和电缆测试功能的FlightHawk®手持式分析仪，以及Bird公司特别研发的针对飞机射频系统及功率测量的宽频带功率传感器，并附带了全套必备的适配器和线缆，全部收纳于一个坚固耐用的手提箱内。与此同时，Bird公司的简易航空测试软件赋予维护团队全员对整个机队所有天线系统的检测与验证能力。这套航空测试套装不论是对经验丰富的RF维护人员还是初学者而言，都能提供直观友好的使用体验。基于飞机原始设备制造商(OEM)的标准规范，技术人员借助清晰明确的视觉提示，能够迅速锁定射频电缆、连接器和天线故障的根本原因，并即时判断出整个系统的合格与否状态。
文章来源Bird公司，深圳银飞公司有售FlightHawk® RF航空测试套装|天线分析仪套件
