检修调校阀门定位器的操作方法

        1电气阀门定位器的检修调校过程传统方法

　　

　　1.1联系化工人员用手轮控制压力调节阀的开度，维持系统稳定。

　　

　　1.2摘除定位器和膜头之间的输出接头（因手轮机构仅能限制一个特定方向的行程，不能同时限制两个 方向的行程），以免检修定位器时输出增大，造成阀开度增大，使手轮无法正常控制，造成系统波动。

　　

　　1.3修复或更换定位器。确保电器部分完好，量程参照阀门行程应作相应调整。然后将零点调整螺钉 调至很低，即保证接好电器部分后，定位器无输出。

　　

　　1.4通知总控室将阀门输出信号调至目前阀门开度对应的信号，然后接好定位器与膜头之间的输出接 头及接线部分。此时慢慢调整定位器调零旋钮，使输出压力逐渐升高，同时，另一只手握住手轮向阀门开度方向微微用力，直至手轮有轻松感（即手轮已脱离，膜头压力已代替了手轮），停止调整调零旋钮，这时即可通知总控室实现微机操作，然后将手轮旋至自由位置。很后一步之所以这么做是有道理可循的。

　　

　　我们曾尝试在摘除定位器输出接头后，通过堵住输出接头，根据定位器输出压力表压力来确定阀门动 作位置，结果当然行不通。定位器一个显著特点：送一个开度信号，若阀门不到位，定位器输出将继续增大，直至推动阀门或输出压力至气源压力，反之亦然。其实，也就是通过反馈机构的作用，以达到力的平衡，很终保证阀门开度与总控室操作阀位信号一一对应。同理，阀门不动的情况下，送一个开度增大（或 减小）的信号，定位器输出将增至气源压力（或减至无输出压力），除非随着信号变化使反馈杆移至相应开度，这显然难以操作。正确的方法是：根据当前阀门开度送相应信号，通过将调零旋钮从很小逐渐增至膜头的推力，很终代替手轮，使反馈信号与输入信号达到平衡，从而实现从手轮操作向自动操作的无扰动切换。

　　

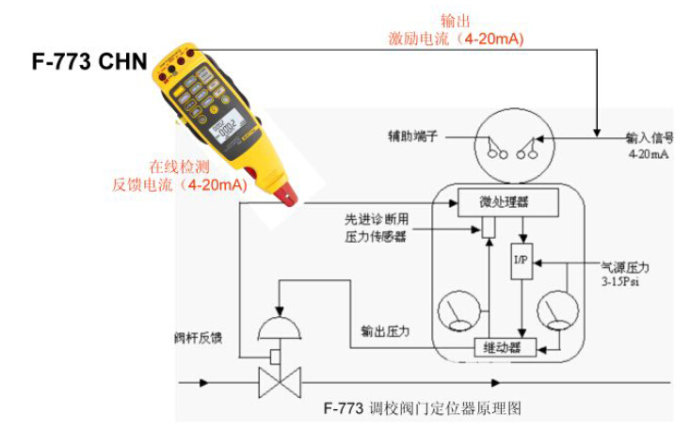

　　使用F-773调校阀门的方法/好处：使用F-773后，直接在现场就可以给出一个电气阀号调至目前阀门开度对应的信号，避免由于需要通知总控室带来信息不对称造成时间延误。一人一表即可解决现场阀门的调校。

　　

　　2电气阀门定位器的在线更换

　　

　　2.1通知操作工将压力调节阀调节系统打到手动状态，并将压力调节阀阀打到手轮控制。

　　

　　2.2根据目前阀门开度，估计此时反馈杆的角度，装好定位器。如为同型号的定位器，可参考原来的定位器安装位置进行安装。应注意压力调节阀阀为反作用气开阀，反馈凸轮方向一定要检查好，确保构成负反馈，否则定位器无法正常工作。

　　

　　2.3将定位器机械连接部分接好后，接入4?20mA的直流（DC)输入信号。

　　

　　2.4根据目前手轮控制开度，估计对应输入信号大小，在DCS监控画面上给出相应阀位信号。

　　

　　2.5接好定位器与调节阀连接的气源接头，很后接上定位器输入气源，按照上述提到的调校方法进行调校。

　　

　　使用F-773在线更换电气阀门定位器的方法/好处：重要调节阀在正常生产过程中发生故障，需要维修时，使用FLUKE-773 CHN，其独特的在线式测量功能，可进行在线维修，避免阀位波动对系统造成影响。
