LAVERSAB莱萨博6580/6580-HA大气数据测试仪校准规范
LAVERSAB莱萨博6580/6580-HA大气数据测试仪校准规范。6580型是一种机架式高精度自动压力控制器,专门设计用于控制高度、空速、马赫数和爬升等空气数据参数。该仪器也可用于控制单位为inHg和mbar的压力。6580内置真空泵和压力泵。6580有两个高精度传感器,用于测量Ps(静态)输出上0至38 inHg绝对值范围内的压力,以及Pt(皮托)输出上0至100 inHg绝对值范围内的压力。这些传感器设计用于在0oC至50oC的环境温度范围内准确测量干燥空气的压力。6580完全符合RVSM。6580允许用户以英尺或米为单位测量和控制高度,以英尺/分钟或米/分钟为单位爬升,以节、马赫、英里/小时和公里/小时为单位测量和控制空速。还包括inHg和mbar的压力单位。
该校准程序需要以下设备:
1、真空泵:
50 psia时清洁干燥空气的压力供应压力标准,精度至少为0.002 inHg至32 inHg,精度至少为0.003 inHg,从32 inHg至100 inHg。
2、一般说明:
6580内的传感器对所用介质密度的变化很敏感。必须仅使用干燥空气校准装置。使用氮气或干燥空气以外的任何介质进行校准会产生错误的结果。
由于传感器具有中等灵敏度,因此必须小心确保校准系统中使用的软管不会排出气体。通常,PVC软管或制冷型软管有排出气体的趋势。理想的软管是特氟隆或特氟隆涂层软管,因为它们的吸收和排气系数非常低。也可使用不锈钢软管。
如果使用了错误类型的软管,则获得的典型结果将表明,误差随着压力的增加而增加。此外,在100 inHg时,指示压力的重复性不太可能小于0.002 inHg。如果系统无法达到0.002 inHg或以下的重复性,则很可能的原因是软管排气。
要求产生1.000 inHg abs的压力。使用压力标准。如果您的标准不能产生如此低的压力,那么请尽可能低地产生压力,前提是它小于4.0英寸/小时abs。
6580的漂移率通常为每年0.005%。因此,需要每年校准一次,以充分发挥其作为空气数据设备校准标准的作用。
3、Ps(静态)校准:
第1步。将压力标准输出连接到6580上的Ps端口。压力源和真空源应连接至压力标准,并假设压力标准具有适当的控制机制,允许用户控制其输出的压力。
第2步。打开6580,让其预热约30分钟。将静态侧的单位更改为“PsinHg”,皮托侧的单位更改为“PtinHg”。有关如何更改单位,请参阅第3.2.3节。在预热期间,通过将静态端口处的压力在38 inHg绝对值和1 inHg绝对值(或更低)之间循环至少三次,用干燥空气净化系统。此外,确保系统中没有泄漏
第3步。预热期结束后,使用压力标准,产生1.000 inHg绝对压力。让压力在1.000 inHg下稳定2分钟,并读取6580 Ps端口(PsinHg)上的读数。这是靠前个“之前”校准调整读数。它将指示自上次校准以来的零点漂移。
注意:如果您的标准无法生成1.000英寸的abs。,很低可能压力低于4.000 inHg abs。可接受。
第4步。产生38.000 inHg绝对压力,使压力稳定2分钟,并读取6580 Ps端口(PsinHg)上的读数。这是第二个“之前”校准调整读数。它将指示自上次校准以来的零加斜率漂移。执行下一步时,将压力保持在38.000 inHg。
注:如果您的标准无法生成38.000英寸的abs。,32.000和38.000 inHg abs之间的任何压力。可接受。
如果您不想进行校准调整,但只想验证6580的精度,请跳到步骤10。
第5步。要对6580上的Ps端口进行校准调整,请使用下一屏幕键移动到校准屏幕并输入密码。校准屏幕显示如下:
CALIBRATION
Pt inHg Ps inHg
Vacuum: 1. ________ 3. ________
F.S. : 2. ________ 4. ________
第6步。确保Ps端口上标准产生的压力仍为38.000 inHg。使用遥控装置上的键盘选择项目“4”,然后在项目4中输入值38.000。这表示标定的满标度点。如果输入数据时出错,请按“CLR”。不要按“取消”。您可以多次重新输入该值。
注:如果您的标准无法生成38.000英寸的abs。,32.000和38.000 inHg abs之间的任何压力。可接受。输入生成的压力值。
第7步。现在使用标准压力产生1.000 inHg的压力。让压力稳定2分钟,使用遥控装置上的键盘选择项目“3”,然后在项目3中输入值1.000。这表示标定的真空点。如果输入数据时出错,请按“CLR”。不要按“取消”。您可以多次重新输入该值。
注意:如果您的标准无法生成1.000英寸的abs。,很低可能压力低于4.000 inHg abs。可接受。输入生成的压力值。
第8步。在遥控装置的键盘上,按“PREV SCREEN”(上一屏幕)。显示屏将返回主屏幕。如果按“取消”,校准调整将无效。
步骤9。关闭6580,等待30秒,然后重新打开。Ps端口的校准调整现已完成。

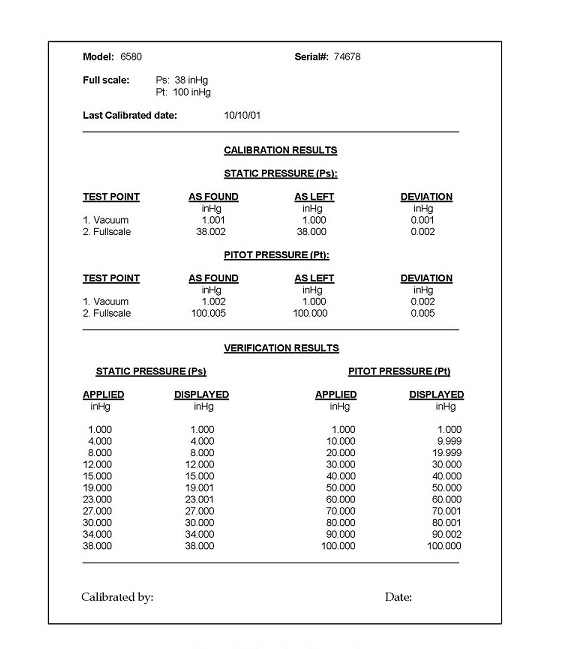

步骤10。通过以大约10%的增量产生压力并记录6580 Ps端口(PsinHg)读数来验证校准。您的校准表将如图6.1所示。
4、Pt(皮托管)校准:
第1步。将压力标准输出连接到6580上的Pt端口。压力源和真空源应连接至压力标准,并假设压力标准具有适当的控制机制,允许用户控制其输出的压力。
第2步。打开6580,让其预热约30分钟。将静态侧的单位更改为“PsinHg”,皮托侧的单位更改为“PtinHg”。有关如何更改单位,请参阅第3.2.3节。在预热期间,通过将Pt端口的压力在100 inHg绝对值和1 inHg绝对值(或更低)之间循环至少三次,用干燥空气净化系统。此外,确保系统中没有泄漏
第3步。预热期结束后,使用压力标准,产生1.000英寸绝对值。让压力在1.000 inHg下稳定2分钟,并读取6580的Pt端口(PtinHg)上的读数。这是靠前个“之前”校准调整读数。它将指示自上次校准以来的零点漂移。
注意:如果您的标准无法生成1.000英寸的abs。,很低可能压力低于4.000 inHg abs。可接受。
第4步。产生100.000 inHg绝对压力,使压力稳定2分钟,并读取6580 Pt端口(PtinHg)上的读数。这是第二个“之前”校准调整读数。它将指示自上次校准以来的零加斜率漂移。执行下一步时,将压力保持在100.000 inHg。
注:如果您的标准无法生成100.000英寸的abs。,80.000至100.000 inHg abs之间的任何压力。可接受。
如果您不想进行校准调整,但只想验证6580的精度,请跳到步骤10。
第5步。要对6580上的Pt端口进行校准调整,请使用下一屏幕键移到校准屏幕并输入密码。校准屏幕显示如下:
CALIBRATION
Pt inHg Ps inHg
Vacuum: 1. ________ 3. ________
F.S. : 2. ________ 4. ________
第6步。确保Pt端口上标准产生的压力仍然为100.000 inHg。使用遥控装置上的键盘选择项目“2”,然后在项目2中输入值100.000。这表示标定的满标度点。如果输入数据时出错,请按“CLR”。不要按“取消”。您可以多次重新输入该值。
注:如果您的标准无法生成100.000英寸的abs。,80.000至100.000 inHg abs之间的任何压力。可接受。输入生成的压力值。
第7步。现在使用标准压力产生1.000 inHg的压力。让压力稳定2分钟,使用遥控装置上的键盘选择项目“1”,然后在项目1中输入值1.000。这表示标定的真空点。如果输入数据时出错,请按“CLR”。不要按“取消”。您可以多次重新输入该值。
注意:如果您的标准无法生成1.000英寸的abs。,很低可能压力低于4000英寸abs。可接受。输入生成的压力值。
第8步。在遥控装置的键盘上,按“PREV SCREEN”(上一屏幕)。显示屏将返回主屏幕。如果按“取消”,校准调整将无效。
步骤9。关闭6580,等待30秒,然后重新打开。Pt端口的校准调整现已完成。
步骤10。通过以大约10%的增量产生压力并记录6580 Pt端口(PtinHg)读数来验证校准。您的校准表将如图所示
6580还允许用户控制皮托管输出上的EPR。6580型具有高度、空速、马赫数和爬升率的可编程限制。在数据输入期间检查这些限制,从而禁止输入错误的目标值。在运行过程中也会不断检查这些限制,如果超过其中任何一个限制,装置会自动采取中止操作。
