6300-M3满足所有RVSM飞机和战斗机/攻击机进行泄漏和空中数据系统准确性检查

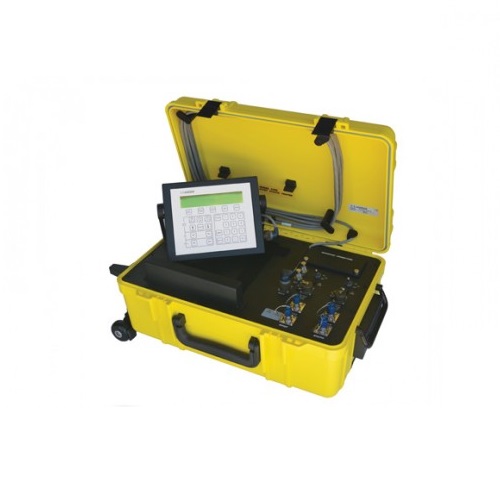

6300-M3满足所有RVSM飞机和战斗机/攻击机进行泄漏和空中数据系统准确性检查。6300-M3大气数据测试仪设计用于直接连接飞机的空速管和静态系统。使用小型和轻型遥控装置用户可以从驾驶舱操作测试仪,并使用它测试整个皮托管和静态系统飞机,包括高度表、爬升指示器、空速/马赫数指示器、空中数据计算机和自动驾驶仪。测试仪包括内置真空和压力泵以及紧急手动排放阀。操作员只需接通电源,以及皮托管和静态软管,以使装置能够运行。这台大气数据测试仪的高精度符合航空RVSM缩小航道间距规程的要求。
大气数据测试仪高度校正功能
此功能允许用户输入6300-M3和地面标高。该值通常应为0,除非6300-M3提升至高于地面3英尺以上。可以输入0到50英尺之间的值。这个屏幕显示如下所示:
Current Height Correction = 0 feet
New Height Correction = feet
大气数据测试仪接地功能
设置接地”功能用于向6300-M3指示环境“接地”压力。在将6300-M3连接到飞机之前,在进行自检之后建议调用此函数。皮托管和静态端口必须仍然打开使用此功能时的环境温度。当按下下面显示的屏幕中的“GO”键时,6300-M3将其测量的环境压力“记忆”为“地面”压力。这将在稍后调用“接地”功能时使用。
Press“GO”to Set Ground ;
or press“CANCEL”to exit.
“着陆”功能用于使飞机返回“地面”。目标高度设置为“设置地面”功能中的“记忆”值和目标空速设置为20节,6300-M3坡道朝向这些目标。一旦这些目标实现后,必须在两个输出上将6300-M3置于测量模式,然后从飞机上断开6300-M3。“接地”屏幕如下所示:
Press“GO”to Go To Ground ;
or press“CANCEL”to exit.
按下“GO”时,6300-M3显示主屏幕。此屏幕如下所示,带有新目标为100节275英尺。这假设“地面”压力为275
调用“设置地面”功能时的脚。
Units: knots Feet/min Feet
Actual: C 101.2 3500 1005 C
Target: 20.0 5000 275
只需输入高度和空速的目标设定点,设备就会自动达到目标,并以编程的速率斜坡上升。设定点的控制在 ± 1 英尺和 ± 0.1 节内稳定。高度、空速、马赫和 VSI 的用户可编程限制为飞机提供保护。设定点可以以小增量向上或向下“点动”。可以将斜坡上升到设定点“保持”并控制在当前测量值。在完成测试后将皮托管和静态输出带至环境“接地”压力。可以从 PC 下载设定点配置文件,允许用户使用单个键逐步通过设定点。每个配置文件很多可以有 50 个设定点,并且可以在单元中存储 20 个配置文件。内置大容量双真空泵和压力泵为机组提供压力和真空源。压力系统包括过滤器和膜式干燥器,为整个系统提供清洁干燥的空气。
文章来源于LAVERSAB莱萨博
