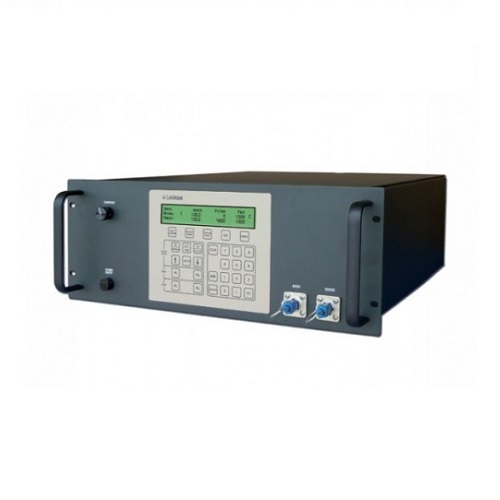

莱萨博6500/6500-HA大气数据测试仪是高精度自动压力控制器
莱萨博6500/6500-HA大气数据测试仪是高精度自动压力控制器。Laversab 6500型是机架安装的高精度自动压力控制器,特别是设计用于控制空气数据参数,如高度、空速、马赫数和爬升。这台仪器也可用于控制单位为inHg和mbar的压力。6500需要外部真空和压力供应,以便执行控制功能。6500有两个高精度传感器,用于测量0至38范围内的压力Ps(静态)输出上的inHg绝对值,以及Pt(皮托)输出上的0至100 inHg绝对值。这些传感器设计用于准确测量环境中干燥空气的压力温度范围为0oC至50oC。LAVERSAB 6500完全符合RVSM。
6500允许用户以英尺或米为单位测量和控制高度,以英尺为单位爬升分钟或米/分钟,空速单位为节、马赫、英里/小时和公里/小时。inHg压力单位MBA也包括在内。6500还允许用户控制皮托管输出上的EPR。6500型具有高度、空速、马赫数和爬升的可编程限制速度在数据输入期间检查这些限制,从而禁止输入错误的目标值。在运行期间,也会持续检查这些限值,如果有超过时,装置自动采取中止操作。
莱萨博6500/6500-HA型大气数据测试仪面板介绍

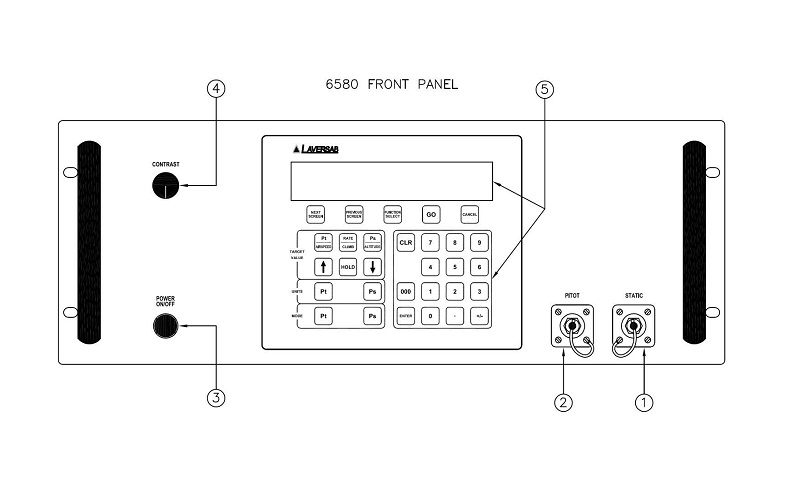

LAVERSAB 6500/6500-HA前面板
6500压力控制器的前面板如图所示前面板的各个部件
[1] 静态端口:此端口可用于连接到被测单元(UUT)的静态端口。此端口具有工厂安装的AN-4接头。该端口“T”接至后面板上的静态端口。
警告:如果此端口未连接到UUT,则必须在6500正在运行。
警告:UUT不得连接到此端口或断开与此端口的连接,除非6500处于测量模式。
警告:执行自检时,不要将UUT连接到此端口。
[2] 皮托管端口:该端口可用于连接被测装置(UUT)的皮托管端口。此端口具有工厂安装的AN-4接头。该端口“三通”至后面板上的皮托管端口。
警告:如果此端口未连接到UUT,则必须在6500正在运行。
警告:UUT不得连接到此端口或断开与此端口的连接,除非6500处于测量模式。
警告:执行自检时,不要将UUT连接到此端口
[3] 电源开/关开关:这是一个接通/断开开关。在按下位置,开关接通。此开关用于将交流电源连接至装置。当装置通电时,前面板显示屏将点亮。
[4] 对比度控制旋钮:此单旋钮用于调整显示屏的视角。
[5] 键盘和LCD显示屏:背光LCD显示屏有4行,每行40个字符。可以使用对比度旋钮调整显示器的视角。显示屏下方有五个按键。下一屏幕和上一屏幕用于在6500的不同操作屏幕之间移动。目前只有三个上层操作屏幕:主屏幕、校准屏幕和自检屏幕。功能选择键用于进入一个屏幕,允许用户选择十个功能中的任何一个。功能包括:
0、设置IEEE地址
1、查看限制
2、设置限制
3、设置结速率
4、执行配置文件
5、设置配置文件
6、高度修正
7、设置“接地”
8、转到“地面”
9、编码器
GO键用于执行通过远程装置进行的所有更改。在“输入”更改后,它们将在屏幕上闪烁,直到通过GO键执行为止。这允许同时执行目标值、模式、单位等的多个更改。
取消键有多种用途。它用于中止屏幕上闪烁的所有更改。它还用于退出目标值输入、单位选择和模式选择。它用于退出其他屏幕,如泄漏测试和功能选择。取消键还用于确认错误消息或退出正在执行的配置文件。
数字键:这些键用于数字输入目标值和其他数字数据。“+/-”键的操作与计算器一样,用于输入负值。输入正值后必须使用此键,使其为负值。“000”键允许输入三个连续的零。
CLR键:用于清除数据输入字段。
ENTER键:用于接受数字输入并选择单位和模式。
目标值键:6500通常控制3个参数-高度、爬升和空速。每个参数都有自己的目标值键。Pt/空速键用于选择Pt或空速目标值输入,Ps速率/爬升键用于选择爬升值输入,Ps/高度键用于选择Ps或高度值输入。选择目标值键后,可以使用数字键盘输入新值。
上箭头和下箭头键:用于“点动”目标值。在单元选择和模式选择期间,箭头键还用于在各种选择之间移动。有关更多信息。
HOLD键:用于将输出保持在其当前实际值。
单位选择键:可为Pt和Ps输出单独选择装置。按Pt UNITS键将在显示屏的第4行显示Pt UNITS中的选项。要退出此选择模式,请按CANCEL。要在选项之间移动,请使用箭头键。总共有九台Pt机组。光标位置由闪烁单元助记符指示。光标位于所需单位上后,按“回车”键选择该单位。
Ps UNITS(Ps单位)键:在显示屏的第4行显示Ps单位的选项。使用“取消”退出此单元选择模式。使用箭头键在选项之间移动。使用ENTER键选择一个选项。有四个Ps单元可供选择。
模式选择键:这些键用于选择三种操作模式之一。按下这些键可在显示屏的第4行显示模式选择。使用箭头键移动光标,然后按ENTER键,可以选择所需的选择。GO键将执行输入的选择。可为Ps和Pt输出单独选择模式。

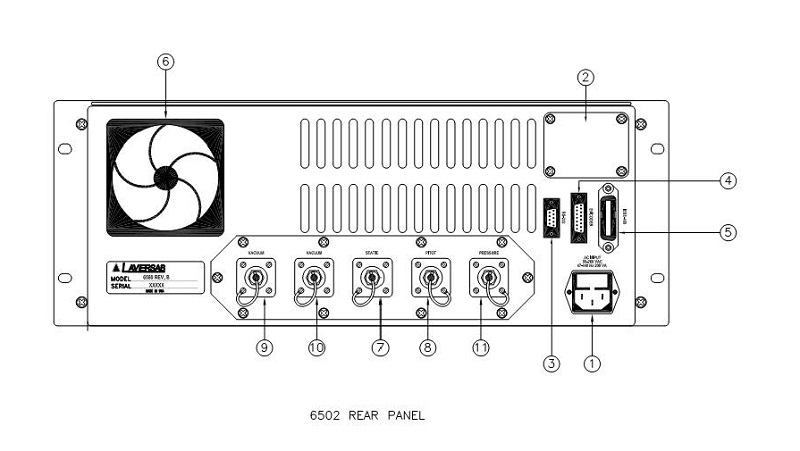

LAVERSAB压力控制器后面板
6500的后面板如图所示。后面板的各个部件如下所述。
[1] 交流输入接头和保险丝:5x20 mm保险丝位于保险丝座内。保险丝是一个额定值为3.15安培、250伏的延时保险丝。6500将接受90-260 VAC、47-440 Hz之间的交流电压。典型功耗小于200 VA。
警告:必须使用带有适当接地连接的电源线为6500供电,以防止电击危险。
[2] 远程连接:此处可将可选远程装置连接至6500。
[3] RS232接口:该连接器是用于串行RS232接口的标准DB-9内螺纹连接器。它可以直接连接到标准PC的“COM”端口,以便进行通信。此端口通常用于从计算机下载“配置文件”。也可以通过此接口与6500进行其他远程通信.
[4] 编码器接口:此DB-15连接器提供可选编码器接口。有关此接口的详细信息,请参阅第3.5.8节。
[5] IEEE-488(GPIB)接口:后面板上有一个标准的24针内螺纹IEEE-488接口连接器。可通过此接口与6500进行远程通信。有关使用此界面的更多详细信息,请参阅第8节。
[6] 循环风机入口:不得堵塞循环风机的进气口。必须定期清洁该进水口上的过滤器。
[7] 静态端口:此端口可用于连接到被测单元(UUT)的静态端口。此端口有工厂安装的AN-4接头。该端口被“T”接至前面板上的静态端口。
警告:如果此端口未连接到UUT,则必须在6500运行时对其进行堵塞/封盖。
警告:除非6500处于测量模式,否则不得将UUT连接到此端口或断开与此端口的连接。
警告:执行自检时,不要将UUT连接到此端口。
[8] 皮托管端口:该端口可用于连接被测装置(UUT)的皮托管端口。此端口有工厂安装的AN-4接头。该端口“三通”至前面板上的皮托管端口。
警告:如果此端口未连接到UUT,则必须在6500运行时对其进行堵塞/封盖。
警告:除非6500处于测量模式,否则不得将UUT连接到此端口或断开与此端口的连接。
警告:执行自检时,不要将UUT连接到此端口。
[9] &[10]真空端口:这些端口用于将真空电源连接到6500。理想的真空供应为0.3 inHg或更低,必须连接到两个真空端口才能正常工作。真空供应必须能够达到比6500上很低期望可控压力至少低0.5 inHg的压力;i、 e.如果很低可控压力为2.0 inHg绝对压力,则真空供应必须能够产生1.5 inHg绝对压力或更低压力。
警告:如果使用油基真空泵,请勿在泵仍连接到6500的真空端口时关闭泵,因为这可能会对6500造成严重损坏。
[11] 压力端口:此端口用于将压力供应连接到6500。110 inHg绝对压力(40 PSIg或55 PSIa)的清洁干燥空气(非氮气)压力供应是理想的,并且必须连接到压力端口才能正常工作。压力供应必须至少比6500上所需的高达可控压力高5 inHg。
警告:当压力供应连接到6500时,不要关闭6500,因为这可能会对6500和/或UUT造成严重损坏。
注意:压力供应必须是清洁、干燥的空气。使用任何其他介质都会导致严重的精度误差。
用户能够在6500中下载设定点的配置文件,以在序列一旦设置了这样的配置文件,用户可以命令装置从只需按下“开始”按钮,即可将一个设定点切换到下一个设定点。很多可在中存储50个点一个配置文件。6500在任何时候都可以在非易失性内存中存储多达20个这样的配置文件。每年只需校准一次装置。此过程是少有计划的6500上需要的维护功能。6500型配有RS232、IEEE-488和(可选)编码器接口。这些接口允许6500在连接到PC时完全自动化。高6500的精确度和易用性使其成为仪器的理想空气数据测试装置。
