SEAWARDApollo系列测试仪带你快速了解基础PAT测试
SEAWARDApollo系列带你快速了解基础PAT测试。PAT测试，也称为便携式设备测试，是对设备进行电气检查，以确认设备处于安全工作状态。设备测试是在役检查和试验过程中必不可少的一部分。工作场所使用的便携式设备，需要进行定期检查，通常是先进行快速目视检查，以寻找磨损的电线和其他问题的迹象。如果一个设备出现故障或看起来很危险，可以进行PAT测试，记录下测试结果，证明设备可安全使用或者存在问题需要维修。许多故障是不可见的，因此只能通过带电测试来识别，带电测试旨在帮助我们来确认所采用保护措施的状态。测试本身及通过与否的限值取决于设备的构造类别。
Apollo系列基础PAT测试包括哪些呢？
- 基础测试
- 接地连续性测试
- 绝缘电阻测试
- 极性测试
SEAWARD电气安规测试仪对1类设备的基础PAT测试
1类设备所需的PAT测试内容如下：
- 接地连续性测试
- 绝缘电阻测试
这些测试只有在设备通过标准目视检查后才能进行，并且应按此顺序进行。如果无法部分或者全部完成这些测试，那么责任人必须将其视为风险评估的一部分。
Apollo系列测试仪对2类设备的基础PAT测试
2类设备所需的PAT测试内容如下：
- 绝缘电阻测试
SEAWARDApollo系列进行线缆PAT测试
线缆所需的PAT测试内容如下：
- 接地连续性测试（1类）
- 绝缘电阻测试
- 极性测试测试
Apollo系列电气安规测试仪PAT测试对应的应用
| 设备 | 线缆 | |||
| 1类 | 2类 | 1类（3芯线） | 2类（2芯线） | |
| 目视检查 | √ | √ | √ | √ |
| 接地连续性 | √ | 无 | √ | 无 |
| 绝缘电阻 | √ | √ | √ | √ |
| 极性 | 无 | 无 | √ | √ |
| 等效漏电流 | 选配 | 选配 | 选配 | 选配 |
| 保护导体电流 | 选配 | 无 | 选配 | 无 |
| 接触电流 | 无 | 选配 | 无 | 选配 |
| 负载 | 选配 | 选配 | 无 | 无 |
| RCD | 当进行RCD测试时，应该检查和测试其他功能以确认是否满足断开时间。 | |||
| 功能检查 | √ | √ | √ | √ |
所有1类设备的安全依赖于接地金属部件与固定电气安装中接地间良好、低电阻的电气连接。因此，我们必须通过测量所有接地的金属部件和设备的接地连接（通常是电源插头上的接地脚或熔断连接装置，也存在于炊具出口的接地端子）之间的电阻来确认这种连接：低电阻读数表明电气连接良好，高电阻读数可能表明插头或者器具内接触不良，或者电缆内保护导体损坏。
电阻是测量插头（或接地端子）上接地脚与被测设备接地金属部分之间的电阻。这个测试证明了设备内部（插头和导线）接地的存在。

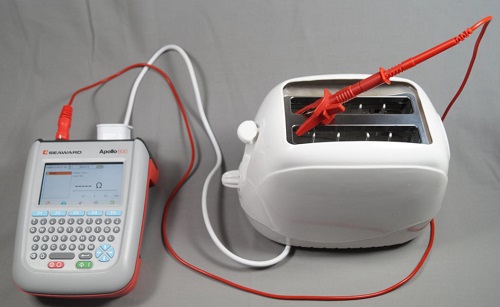

该测试是通过将设备插头连接到EUT插座上进行的。然后将测试导线连接到接地的金属部件上。必须小心确保测试探头和被测金属部件之间接触良好。
SEAWARDApollo系列接地连续性测试限值

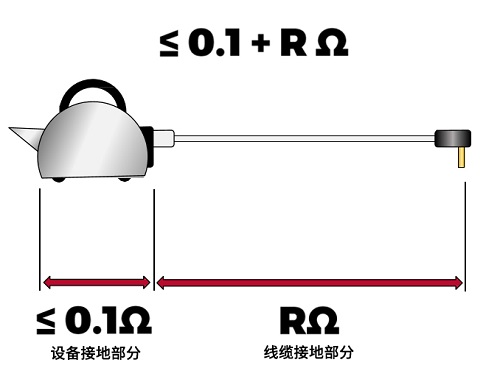

整个接地的总电阻是由设备接地部分电阻加上线缆和插头部分的电阻而组成。要通过测试，其数值必须小于或等于0.1Ω+保护导体的计算电阻（R）。
示例：1

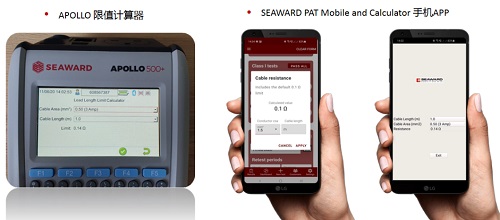

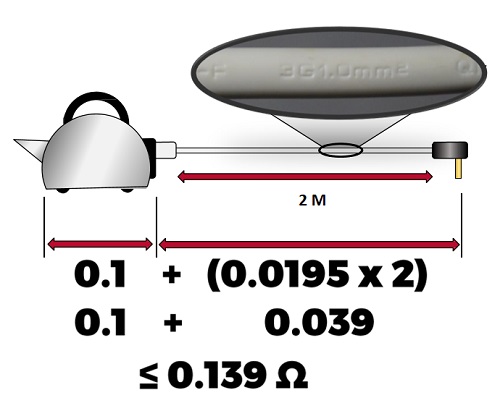

如下图所示，对于一个电水壶及一根2米长直径为1.0mm2的线缆，限值该是多少呢？
| CSA | mΩ/m | Ω/m |
| 0.75mm² | 26 | 0.026 |
| 1.0mm² | 19.5 | 0.0195 |
| 1.25mm² | 15.6 | 0.0156 |
| 1.5mm² | 13.3 | 0.0133 |
| 2.5mm² | 8 | 0.008 |
示例：2

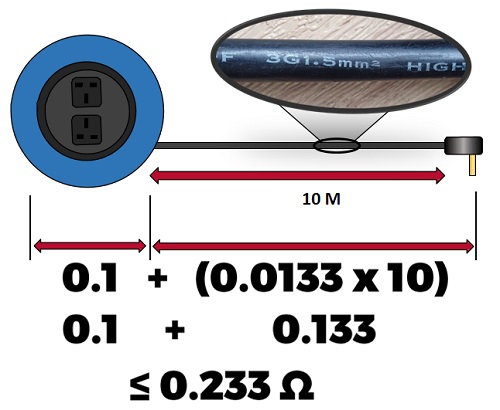

如下图所示，对于一根符合CSA标准直径1.5mm2的延长线缆，限值该是多少呢？
| CSA导体 | mΩ/m | Ω/m |
| 0.75mm² | 26 | 0.026 |
| 1.0mm² | 19.5 | 0.0195 |
| 1.25mm² | 15.6 | 0.0156 |
| 1.5mm² | 13.3 | 0.0133 |
| 2.5mm² | 8 | 0.008 |

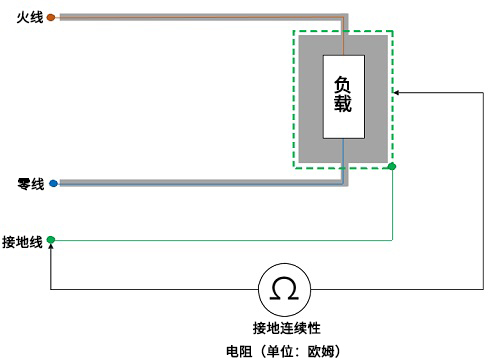

SEAWARD多功能电器安规测试仪接地连续性测试

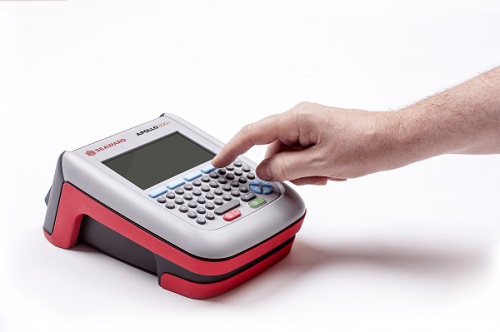

SEAWARD 多功能电器安规测试仪Apollo系列
在进行接地连续性测试之前，建议在可能的情况下将测试仪器置零，从而减轻测试线缆电阻对测试结果的影响。如果做不了，线缆的电阻是可以测量得到的，将其从测试结果减去即可。对于使用电池供电的测试仪器，通常使用200mA的测试电流进行接地连续性测试。Seaward的仪器采用了Zap技术，增加了仪器测试结果的稳定性；如果对于某些需要使用测试仪器进行大电流接地连续性测试的设施。例如10或者25A，虽然这些测试更可靠，但可能会造成被测设备损坏。所以必选确保只对不会损坏的设备采用大电流测试。
Apollo系列电气安规测试仪绝缘电阻测试
这个测试的目的是确认插头内的各种绝缘——在1类设备中，供电电缆和设备有足够的电阻将带电部件与地隔开。在2类设备中，将带电部件与裸露的导电部件隔开。通常情况下，在正常工作条件下绝缘需要能承受电源电压。也正是由于这个原因，当测试绝缘电阻时，需要使用适当高一些的电压，通常为500VDC，这将使绝缘处于一定程度的电应力下，从而使我们有信心在真实世界条件中，绝缘能正常工作。
注意：某些设备承受不了500VDC会被击穿，这种情况下250VDC测量会更合适。
绝缘电阻测试（1类）

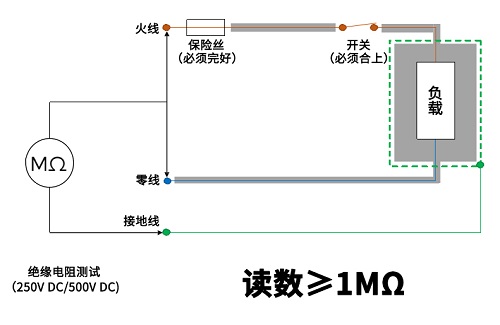

对于1类设备，带电导体（火线与零线短接）和接地导体之间的测试电压为250/500VDC。
如果读数大于等于1MΩ，表明绝缘足以将带电部件与接地部件隔开。

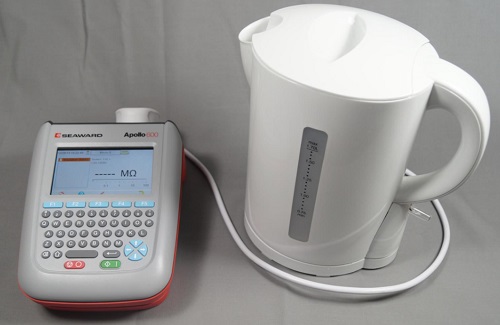

SEAWARD Apollo 600
- 该测试是通过将设备插头连接到PAT测试仪上的EUT插座来进行的。
- 在测试开始前必须将设备接通电源。
- 在测试过程中，必须注意不要触碰设备，因为可能存在触电危险。

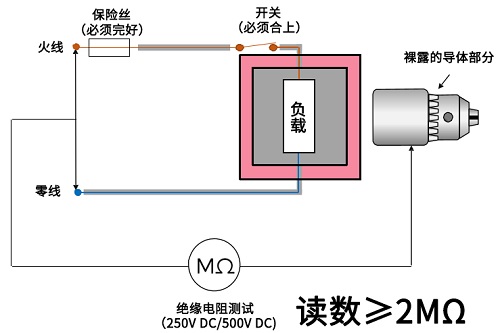

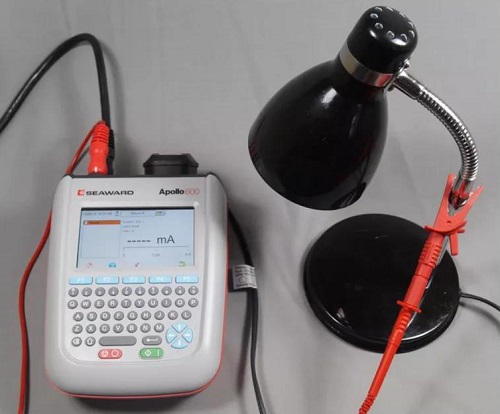

绝缘电阻测试（2类）
对于2类设备，带电导体（火线与零线短接）和裸露的导体之间的测试电压为250/500VDC。如果读数大于等于2MΩ，表明绝缘足以将带电部件与裸露的部件隔开。
SEAWARD Apollo系列
- 该测试是通过将设备插头连接到PAT测试仪上的EUT插座以及测试线缆连接到裸露的导电部分来进行的。
- 在开始测试前，设备必须先通电。
- 对裸露的导电部分可能会需要重复测量。
- 在测试过程中，必须注意不要触碰设备，因为可能存在触电危险。
SEAWARDApollo安规测试仪绝缘电阻测试
当决定进行绝缘电阻测试时，负责人员必须考虑是在250VDC还是500VDC进行测试。首选电压为500VDC下进行测试，但是这可能会损坏敏感的设备，也可能受到设备内涌浪保护的影响。如果存在疑问，我们建议在250VDC进行测试，并进行记录。在任何风险评估中，责任人也应考虑测试电压降低所带来的风险。还应注意，带有电子开关或接触器的设备可能没有进行充分的测试，因为在测试中没有开机。在这种情况下，测试者可以决定是否进行漏电流测试来对IR测试进行补充。
Apollo电气安规测试仪基础PAT测试之极性测试仪原理
- 极性测试只适用于可拆卸的电器线缆（电源线）及延长线。
- 极性测试用于确认线缆两端的接线是否正确，即线对线，中心点对中线点，地对地。
- 虽然极性测试一般是在标准目视检查进行，但是通常目视检查不可能检查线缆两端内的端子，因此一个简单的连续性测试就可以确认这些连接是否正常。
- 大部分现代化的便携电器测试仪都有一个专用插座来测试线缆。线缆的一端通常连接到普通电器测试插座上，另一端连到专用线缆测试插座。
极性测试
- 当测试两端带有非标准配置的线缆时，通常需要使用适配器。
- 便携式电器测试仪将进行配线极性测试，并显示出其发现的任何问题。
- 典型的故障包括导线开路。导线间的短落或者接线不正确。
