一、压力表的常识

1. 压力表:是以大气压力为标准,用于测量大气压力的仪表.
2. 真空表:是以大气压力为标准,用于测量小于大气压力的仪表.
3. 压力真空表:是以大气压力为标准,用于测量大于大气压力和小于大气压力的仪表.
4. 绝压表:是以绝对压力零位为标准,用于测量绝对压力的仪表.(同压力表相比:绝压表的零位为真空表的-0.1MPa标度点;绝压表的0.1MPa为压力表的零位).
5. 差压表:能指示出两个测量点的压力值.差压表可用来测量过程中压力的损失.

　　二、压力表的分类(一般压力表和精密压力表)

1. 一般压力表:是用于测量对铜和铜合金不起腐蚀作用的气体,蒸气和液体压力的仪表.精度有1级/1.6级/2.5级/4级.外圆有直径40/60/100/150/250cm等.分轴项(等边和不带边和经向)
2. 精密压力表:是指精度等级等于或高于0.4级的压力表或真空表.精密压力表可作为检定一般压力表的标准器,也可作高精度压力测量之用.精度等级有0.4/0.25/0.16/0.1级

　　三、压力表的用途

1. 监视受压容器或管道内工作介质的运行情况,以便恰当地控制受压容器,保护生产设备安全.
2. 了解生产过程中物料变化状态,使某些工艺参数控制在指定条件下,以保证产品质量符合规定的要求.
3. 通过掌握压力参数,为操作人员监视和调节生产提供可靠的依据.
4. 优点好维护价格便宜!

　　四、压力表的种类

• 耐腐耐震耐高温差动远传压力表
• 耐腐隔膜压力表
• 耐震耐腐隔膜压力表
• 耐腐隔膜电接点压力表
• 耐腐隔膜磁助式电接点压力表
• 全不锈钢耐腐隔膜压力表
• 全不锈钢耐腐耐震隔膜压力表
• 耐腐蚀耐高温压力表
• 电接点压力表
• 磁助式电接点压力表
• 耐腐耐高温电接点压力表
• 耐腐耐高温磁助式电接点压力表
• 全不锈钢耐腐耐高温压力表
• 全不锈钢耐腐耐高温耐震压力表
• 电接点膜片压力表
• 电接点膜片压力表
• 磁助式电接点膜片压力表
• 耐震压力表全不锈钢压力表
• 耐震全不锈钢压力表
• 安全型不锈钢压力表
• 安全型耐震不锈钢压力表
• 膜片压力表
• 膜盒压力表
• 矩形膜盒压力表
• 竖式膜盒压力指示仪
• 一般压力表
• 氨用压力表
• 差动远传压力表

　　五、部分压力表功能简介

　　1、耐腐耐震耐高温差动远传压力表

　　用途:耐腐耐高温差动远传压力表用于一般环境，耐腐耐震耐高温差动远传压力表用于环境震动剧烈的场所。这两种仪表，主要用于化学、石油工业中高温的压力测量，可以测量高温粘稠和带有一定腐蚀性的介质压力。如聚乙烯、聚氯乙稀和塑料工业中高温高压成型，化纤工业的高温抽丝，石油工业中的脱硫，燃油装置中高温重油及化学工业中制碱等高温下的压力测量。本仪表的测量装置除就地进行压力显示外，还能把被测压力值传至远离测量点的动圈式仪表上进行显示、调节及报警

　　2、耐腐隔膜电接点压力表

　　用途:耐腐隔膜电接点压力表，用于石油、化工、电站、食品、轻工等工业部门中，测量腐蚀性、高粘度、易结晶，含有固体颗粒的液体、气体介质的压力，并在压力达到设定值时发出信号，接通或切断控制电路。

　　3、全不锈钢耐腐耐震隔膜压力表

　　用途:全不锈钢耐腐、耐震隔膜压力表，对测量介质和环境具有良好的抗腐蚀性，而且对环境震动和介质脉冲(表头内装入阻尼装置后)具有良好的抗震性。

　　4、耐震压力表

　　用途：耐震压力表用于环境震动剧烈的场所，测量对铜和钢及其合金不起腐蚀作用的液体、气体和蒸汽压力，并可测量脉动、冲击、突然卸荷介质的压力。

　　5、一般压力表

　　用途：本仪表用于测量对铜和钢及其合金不起腐蚀作用的液体、气体和蒸汽的压力或真空。

　　6、 氧气压力表

　　用途:氧气压力表实际上属于一般压力表,但不同与一般压力表它的工作介质为氧气.由于氧气与油脂接触发热燃烧甚至发生爆炸的危险,所以氧气表压力表在工作和校验过程中绝对禁油的(除甘油外).在校验过程中一般加油水隔离器,或用水压力泵进行校验.

　　7、乙炔压力表

　　用途:用于测量乙炔气体表,乙炔减压器.材质:漆壳,铝合金,不锈钢,充气.螺纹接:1/2,1/4,1/8,M20×1.5.T为径向后边,ZT为轴向前边.也是禁油压力仪表在校验过程中一般加油水隔离器,或用水压力泵进行校验.

　　六、为什么要对压力表进行检定

•  由于压力表经过一段时间的使用,内部机件受到磨损和变形,导致仪表产生各种故障或量值变化,从而损失精度,产生超差现象.为了保证压力表量值的准确性,以达到指示正确安全可靠运行的目的,所以要对压力仪表进行周期检定.
•  一般压力表检定周期为半年.
• 精密压力表检定周期为一年

　　七、我国压力表检定规程(了解规程)

• JJG49-2013 弹性元件式精密压力表和真空表.
• JJG52-2013弹性元件式一般压力表、压力真空表和真空表.

　　八、压力表检定时工作介质的要求

• 测量上限值不大于0.25MPa的压力表,工作介质需用空气或其他无毒,无害,化学性能稳定的气体.
• 测量上限值不大于2.5MPa的特殊压力表,工作介质需用空气或其他无毒,无害,化学性能稳定的气体.
• 一般测量上限值大于0.25MPa的压力表,工作介质可用液体(变压器油,新规程活塞式压力计要求需要葵二酸脂作为介质)

　　检定过程中有很多问题是所使用的校验介质和被检介质不同，

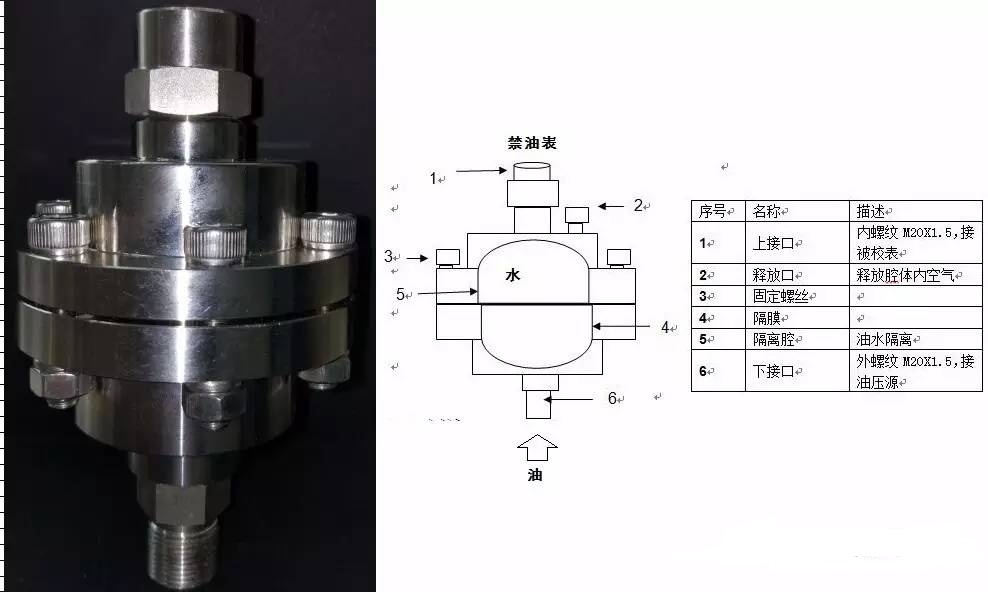

　　1 用一个油压源检定一个禁油表，解决方案就是用一个油水隔离器。

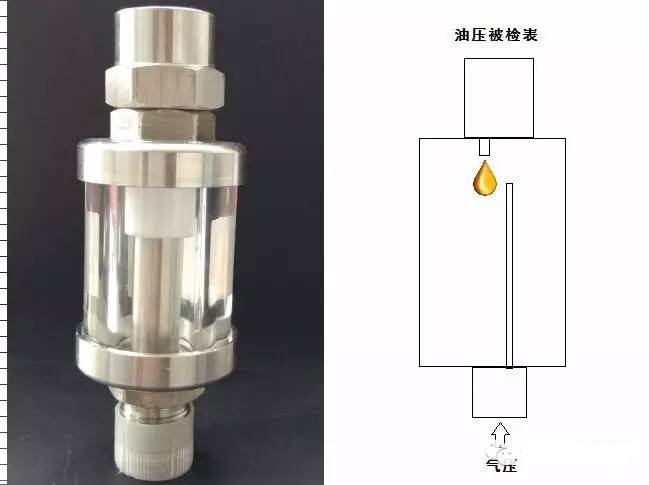

　　2 用油压源检定脏的油压表-配件油气隔离器

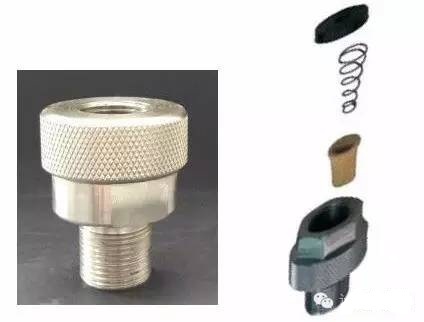

　　3 用油压源检定脏的油压表-配件油渣过滤器

　　九、如何选择标准压力表等级精度

• 标准压力表(精密压力表/数字压力计/数字压力校准仪的精度是被校仪表精度的1/3以上)
• 举例:

　　        一块1MPa普通压力表精度1.0级(±1.0%F.S),可选标准表的精度

　　        应是:1.0%F.sX1/3=0.333%F.S

　　        应选择:0.25%F.s以上的标准压力仪表

　　十、如何选择压力表的测量上限

• 压力表低于1/3量限的部分,由于相对误差较大,不宜使用.
• 压力表高于3/4量限的部分,长时间使用,会使弹簧管过早产生残余变形或蠕变,降低仪表精度,也不宜使用.
• 举例:

　　        被测量上限的较大值为3.5MPa,选择压力表的上限是多少?

　　        压力表的测量上限=所测较大压力X4/3

　　                                 =3.5MPaX4/3=4.6MPa

　　所以:测量上限的较大值为3.5MPa,选择压力表的上限是6MPa.这是我国压力表量程挡位大与4MPa的量程就是6MPa
