SEAWARD电气安规测试仪Apollo600+PAT测试解决方案
SEAWARD电气安规测试仪Apollo600+PAT测试解决方案。Seaward Apollo600+PAT 测试仪得益于对之前 Apollo 600 型号的广泛升级。 所有新固件都改进了板载界面，并为数据库引入了搜索功能。 该测试仪现在还与 QR 码生产兼容，可与 Seaward Test n Tag Elite 2 打印机配合使用，并且在与合适的扫描仪一起使用时还可以读取条码。 二维码允许用户使用自己的智能手机扫描标签并查看自己的测试数据。Seaward Apollo600+代表了健康和安全管理的很新发展，它结合了风险评估工具以及您期望从很好 PAT 测试仪获得的功能 很后，一个新的外部可充电电池组允许用户在操作期间更换电池，从而较大限度地减少停机时间。
SEAWARD安规测试仪Apollo 600+进阶版PAT可用于全面测试更多设备类型的其他测试。
SEAWARD安规测试仪Apollo 600+进阶版PAT可用于全面测试更多设备类型的其他测试。
Seaward Apollo600+PAT测试仪
电气安规测试仪PAT测试对应的应用
| 设备 | 线缆 | |||
| 1类 | 2类 | 1类（3芯线） | 2类（2芯线） | |
| 目视检查 | √ | √ | √ | √ |
| 接地连续性 | √ | 无 | √ | 无 |
| 绝缘电阻 | √ | √ | √ | √ |
| 极性 | 无 | 无 | √ | √ |
| 等效漏电流 | 选配 | 选配 | 选配 | 选配 |
| 保护导体电流 | 选配 | 无 | 选配 | 无 |
| 接触电流 | 无 | 选配 | 无 | 选配 |
| 负载 | 选配 | 选配 | 无 | 无 |
| RCD | 当进行RCD测试时，应该检查和测试其他功能以确认是否满足断开时间。 | |||
| 功能检查 | √ | √ | √ | √ |
绝缘测试的不同方法：
- 绝缘是所有电气设备中必不可少的安全措施
- 了解不同的测试方法是胜任工作的关键
- 每种测试方法都有其优缺点
- 我们可以采用多重测试来全面测量相对复杂的设备
- 在测量绝缘时，一定要采取适当的安全措施
| 测试电压等级 | 测试方法 |
| 1-3KV交直流测试 | 介电强度测试（闪光测试） |
| 500VDC | 绝缘电阻测试 |
| 250VDC | |
| 230VAC(市电） | 保护导体电流测试 |
| 接触电流测试 | |
| 40VAC | 等效泄露测试 |
电气安规测试仪Apollo 600+进阶版PAT泄漏测试
通常被称为泄漏测试，有一系列测试可以通过操作设备和测量从设备绝缘逃逸出来的电流检查设备的有效性。
我们在此讨论的泄漏测试包括如下几种：
- 保护导体电流测试
- 接触电流测试
- 等效泄漏测试
当绝缘测试不能充分测试设备时，经常使用漏电测试。例如，在设备的市电开关布置中使用了接触器或继电器。在进行泄漏测试之前，总是要进行绝缘电阻测试，以识别设备输入部分的是否存在故障，然后再对其施加电源电压。在进行泄漏测试时必须小心，因为设备将会运行。例如使零件移动或产生热量。必须遵循与设备使用相关的任何安全工作系统。有必要时在测试过程中需要寻求受过培训的用户进行帮助。同时也要避免测试设备受到过高涌流或者启动电流，这可能会损坏您的PAT测试仪。
SEAWARD Apollo600+PAT保护导体测试

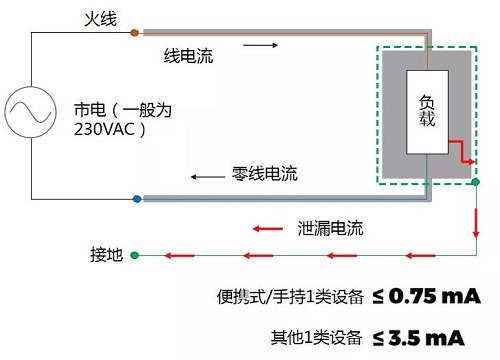

SEAWARD电气安规测试仪Apollo 600+电源电压被施加在EUT上。线电流和零线电流的任何差值都可以视为保护导体电流。由于对用户造成的风险更大，便携式和手持设备比其他1类设备有更严格的限值。
便携式/手持1类设备 ≤ 0.75mA
其他1类设备 ≤ 0.35mA

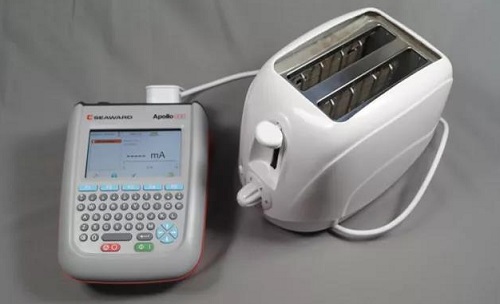

市电电源供给PAT测试仪，而设备电源的连接则是通过EUT插座供电来实现。
SEAWARD电气安规测试仪PAT接触电流测试
接触电流测试通常用于测量2类设备。供电电压（通常为230VAC），通过PAT测试仪施加到设备上，经过一段时间的运行，当用户接触裸露的部件时使用测试探头去测量流经的电流。与之前的测试不同，接触电流测试需要一个探头及一个2KΩ的人体模型电阻去模拟一般的人体的电阻。通常有必要重复此测试，使用探头测试每一个裸露的导电部件以确保设备的所有部件都进行过故障电流的测试。

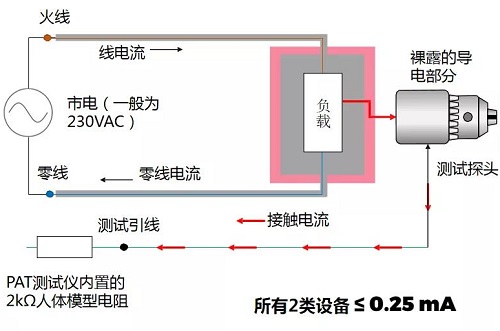

电源电压被施加在EUT上。线电流和零线电流的任何差值都可以视为接触电流，接触电流测试模拟了当用户接触裸露导体部分使流过用户的电流。
所有2类设备 ≤ 0.75mA
市电电源供给PAT测试仪，而设备电源的连接则是通过EUT插座供电来实现。测试探头接触裸露的导体部分。
SEAWARD电气安规测试仪PAT等效泄漏测试
等效泄漏测试是一种有效的电池供电的泄漏测试。可以应用于1类或者2类设备：对于1类设备，使用40VAC测试EUT，施加于带电导体（火线或接头）与保护导体之间；对于2类设备，40VAC施加于测试引线与裸露的导体部件之间（使用探头接触），得到的结果按比例放大，用来模拟在市电电源电压下的预期读数。作为一种AC测试，它可以发现直流绝缘电阻测试无法看到的故障。
在解读结果时必须非常仔细，由于零火短接，某些设备人为的计算值会异常的高，等效泄漏测试的接线，方法及通过与否的限值与保护导体和接触电流测试的要求一致。只是没有市电接入而使用PAT测试仪本身的电池。
1类设备
2类设备
电气安规测试仪Apollo 600+PAT漏电保护装置测试

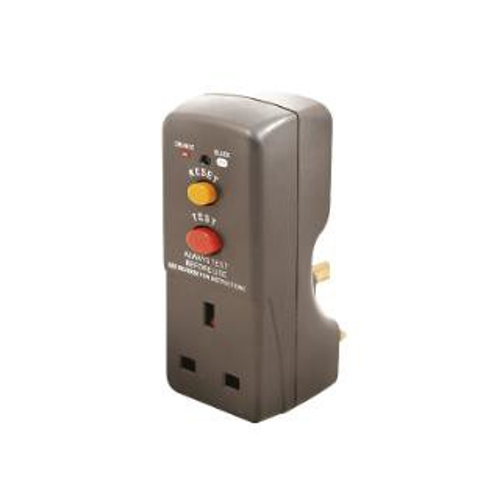

剩余电流装置或者RCD是用来给使用者额外的保护以防触电。与过电流的设备诸如保险丝或断路器不同，RCD是基于剩余电流进行动作（线电流与流过中性点的电流差异）。这就意味着RCD动作会非常灵敏，因此增加了用户的触电保护。在英国，工作电流不超过30mA的RCD被指定用于对触电的额外保护。为了测试RCD，我们使用1*（30mA）和5*（150mA）的额定电流，并测量他们需要多少时间跳闸。每种测试做两遍，一遍使用交流电源的正半波（0°），一遍使用交流电源的负半波（180°）。在这之后，我们还需用测试按钮来检查它的功能是否能触发断开设备。
PAT测试仪接入市电电源，同时RCD插入EUT测试插座上。红色IEC测试线缆一端接入RCD，令一端接入PAT引线插口上
某些旧款的PAT测试仪可能需要您将RCD接入市电输出的插座上。请注意，这种测试方法可能会导致保护固定装置的RCD跳闸，并切断其他下游设备的电源。
|
RCD测试电流 （在0°及180°重复测量） |
参考限值 |
|
1*额定电流 （30mA） |
通过≤200mS BS 7070及BS7288 |
|
通过≤300mS BS EN610008及610009 |
|
|
5*额定电流 （150mA） |
通过≤40mS |
每个RCD需要进行如下4个测试：
- 0°位动作的1*额定电流（30mA）
- 180°位动作的1*额定电流（30mA）
- 0°位动作的5*额定电流（150mA）
- 180°位动作的5*额定电流（150mA）
触发时限必须严格遵守如上图所示的测试限值。如果现场RCD的时限不能满足标准必须将其更换或者停用。
Apollo 600+可存储多达50,000条测试记录，使您能够存储更多测试结果数据-这非常适合大批量测试；为了实现结果的完整可追溯性，包括目视检查证明，Apollo600+配备了一个机载摄像头，允许将照片与风险评估以及其他测试和检查数据一起存储，可存储2,000张视觉检查图像。如果您要定期重新测试大量设备，它具有用户可配置的检查和测试序列，可以创建或调整以用于大部分PPM或PPE检查。典型示例包括梯子检查、军团菌监测和应急照明电池检查。此功能使Apollo 600+成为完整的健康和安全合规性和报告工具。
