FOTRIC360红外热成像仪可以实时监测锂电池软包出品效果

FOTRIC360红外热像仪是全新—代FPA非制冷型红外探测器,用作科研研究的热成像仪以及实时工艺监测,高达1024*768的红外分辨率,有效测温点达 786,432个。成像效果更好,热灵敏度更高;采用Qualcomm高诵公司新款Snapd ragon骁龙处理 器,处理速度更快,成像效果更好;触屏与按键双操作模式,可以单独使用完成橾作,也可以两者结合使用,方便快捷;采用复合配色聚焦成像技术,其优异的成像效果非常适合分析复杂场景中特定目标的细微温差,可以通过设置基准温度实现全画面所有测温点温度显示为实际温度减去基准温度后的温升温度,方便温升筛查;也可以通过温 差功能来计算任意测温标识的温差或任意测温标识与参考温度的温差。

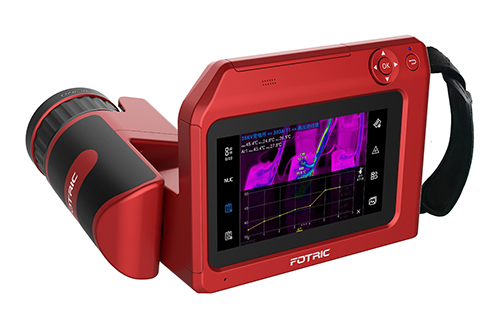

Fotric360

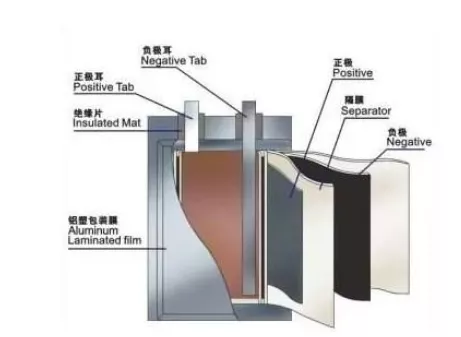

锂电池很早期的应用是在心脏起搏器中。具有自放电率极低,放电电压平稳等优点。由于锂金属的化学特性非常活泼,锂金属的加工、保存和使用对环境要求非常高。随着科学技术的发展,锂电池已经成为了主流。锂电池即锂金属电池,一般是指使用二氧化锰为正极材料,金属锂或其合金金属为负极材料,使用非水电解质溶液的电池;由正极、负极、电解液和隔膜组成。电池的正极由锂离子生成,生成的锂离子从正极“跳进”电解液里,通过电解液“爬过”隔膜上弯弯曲曲的小洞,运动到负极,与早就通过外部电路跑到负极的电子结合在一起,锂电池放电过程则是反向的。
Fotric360工业检测用红外热像仪FOTRIC360红外热像仪

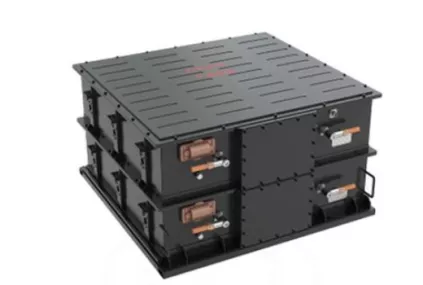

软包锂电池进行热封工艺,锂电池软包所用的封装材料是铝塑复合膜,简称铝塑膜。对裸电芯进行封装前,要进行铝塑膜的冲切,将铝塑膜冲成所需的规格后,进行电芯封装。包装过程是影响很关键的环节,包装过程中的关键要素有温度、压力和时间。包装的较好条件是PP膜到达熔点,粘结在一起,包装外观优良无气泡无褶皱,包装强度高,密封性好,经绝缘检查后。而红外热成像仪直观观察温度值对封装效果,并且通过红外热成像技术迅速观察到热封成型后的质量状况;如发现气泡,材料表面异常;实时记录加温后材料变化过程,以便于后期工艺调整。而用作科研研究和以及实时工艺监测的FOTRIC360系列红外热成像仪的可以实时监测锂电池软包出品效果,并加入视觉效果软件迅速筛查不良品。

FOTRIC360红外热像仪特征

有强大的硬件性能
5.5英寸OLED超高清触摸显示屏
微秒级响应时间
180°可旋转镜头
FOTRIC自有的复合调色聚焦成像技术
分析特定目标的细微温差
增强显示,屏蔽背景干扰
强大的现场分析功能
本机即时分析热像图
高低温自动捕捉
16点、16区、16线同时测量

FOTRIC360红外热像仪复合配色聚焦成像技术

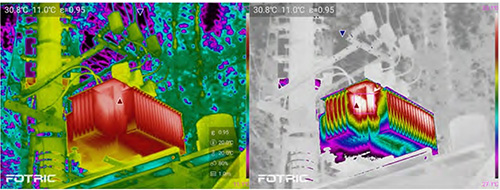

采用复合配色聚焦成像技术,其优异的成像效果非常适合分析复杂场景中特定目标的细微温差,可以通过设置基准温度实现全画面所有测温点温度显示为实际温度减去基准温度后的温升温度,方便温升筛查;也可以通过温 差功能来计算任意测温标识的温差或任意测温标识与参考温度的温差。复合调色聚佳成像技术的开启前后对比图
 复合调色聚焦成像技术

FOTRIC360红外热像仪高温差均衡成像技术

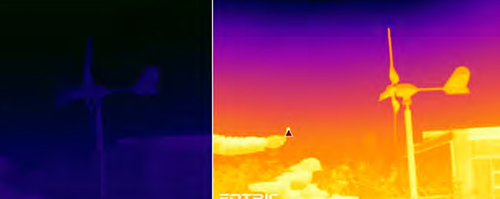

FOTRIC自有的高温差均衡成像技术,可以在高温差场景中,清晰显示所有目标的热梯度。高温差均衡成像技术开启前后对比图
Fotric360红外热像仪高温差均衡成像

FOTRIC360红外热像仪细节增强融合成像技术

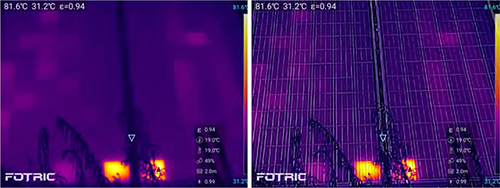

FOTRIC自有的细节增强融合成像技术,支持在热像图上融合可见光轮廓细节,轻松定位故障的具体位置,细节增强融合成像技术开启前后对比图
Fotric360红外热像仪细节增强融合成像

FOTRIC369红外热像仪技术参数

FOTRIC360系列红外热像仪365/366/367/368/368T/369是工业诊断型热像仪,可手动或自动快速对焦,具有自动识别功能,180°可旋转镜头,向下看更安全,向上看更方便,具有强大的现场诊断能力,还可以通过设置基准温度实现全画面所有测温点温度显示为实际温度减去基准温度后的温升温度,方便温升筛查。采用自发光的1080P超高清OLED显 示屏 (1920X1080分辨率),100000:1 的超高对比度,170°超大可视范围,1秒级反应速度,配合HOR高动态范围图像显示技术,呈现高质量热像画面。

型号 Fotric369
Wi-Fi 属性 标准: 802.ll  b/g, 频率范围:2412- 2462MHz, 较大输出功率:l SdBm
蓝牙
蜂窝网络
GPS定位 在室外将GPS位置信息自动添加至每张静止图像中
远程显示查看 有,在 电 视 监 视 器 查 看 热 像 仪 的 热 像 视 频 流。通 过
HDMI连 接 到 显 示 器
远程控制操作
USB功能 读取热像仪内部闪存数据读取 SD卡数据
U S B USB 3.0
天线 内置
电池类型 3块可 充电 理电 池
电池工作时间 环境温度25°( 时,连续使 用时间 > 5小时
电池充电时间 2.5h充满电 量的90%, 由LED灯指 示充电状态
电池充电系统 DCP座 充
电源管理模式
工作温度 -20°C~S0°C
存储温度 -40°C~70°C
相对湿度 <900/oRH
激光 有,2级
激光类型 半导体A!Ga ln P二极管澈光 l mW, 635nm (红色)
人体工程学设计 1 80°可旋转镜头
电磁兼容性(EMC) IEC 61326-1: 基本电磁环境
抗无线电干扰 FCC第15.247部分
防护等级 IP 54 (IEC 60529)
抗撞击 25g (IEC 60068-2-29)
抗振性 2g (IEC 60068-2-6)
安全性 IEC 61010-1: 过压类别 II, 污染等级 2
US FCC CFR 47, 第 15 部分 B 节
热像仪尺寸 215xl 44x90mm
三脚架安装底座 UNC ¼"-20接口可直接连接三脚架
保修期 主机2年,探测器 10年
建议校准周期 两年(假定正常操作和老化)
热像仪 主机(带镜头)、可充电理电 池 (3块)、电池充电器、镜头盖、USB线缆、HDMI连接 线、高速SD卡、保修 卡、用户手 册、原厂标定 证书、手腕带、颈带、硬质便携箱

FOTRIC360红外热像仪系列可选配件

S31:4G流量卡 支持FOTRIC360系列进行4G无线传输,包含流量1GB/月,有效期12个月。
LW1-36x 主机延保1年:36x主机延保服务,延保很多不超过3年。
36x-LT7:+1200℃高温扩展(售前选配) 36x可以准确测量高达+1200℃的温度。
LT7-36x:+1200℃高温扩展(售后选配) 36x可以准确测量高达+1200℃的温度。
LC1-36x:标定服务 对于单个镜头,温度量程从-40℃~700℃的范围内,在热像仪无法通过计量校准时,需要制造厂家重新对热像仪进行温度标定服务。
S61:颈带 现场热像巡检时,可将热像仪挂在脖子上,预防意外掉落。
S63:便携软包 便于携带热像仪的软质尼龙包,带有腰带和肩带。
S64:硬质便携箱 提供结构坚固且防水的塑料便携箱,牢牢固定所有器件,支持锁扣防盗和通气阀,便于航空运输。
S71:USB Type-C3.0接口线缆 用于通过USB协议将热像仪连接至计算机进行通讯。
S72:高清视频线  HDMI高清连接线可用于将图像从热像仪传输至显示器上。
S81:可充电锂电池 大容量可充电锂电池,续航时间不低于5小时,能够延长现场检测的时间。
S82:锂电池充电器 DCP座充型锂电池充电器,由LED灯指示充电状态。
