TCP0030A交直流电流探头在分析医疗器械特性中的应用

TCP0030A交直流电流探头是一款高性能的、操作容易的测量探头,可以直接连接示波器与探头接口,由示波器直接对探头进行供电,其带宽小于120MHz,可选择5A和30A测量围,还提供了特殊的低电流测量能力准确度低至1毫安,对满足当今具有挑战性的测量需求。如今,随着人们对健康的关注,医疗器械的安全性和使用效果的重要性也显得的越发重要,现代医疗器械行业始终处于快速发展之中,对医疗器械的电学特性的分析可以更好的保证对人类的健康做出贡献。

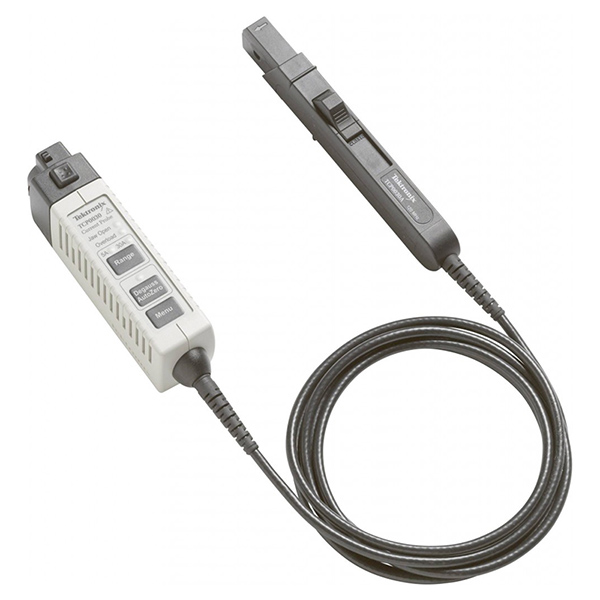

TCP0030A

TCP0030A交直流电流探头实际案例中的应用

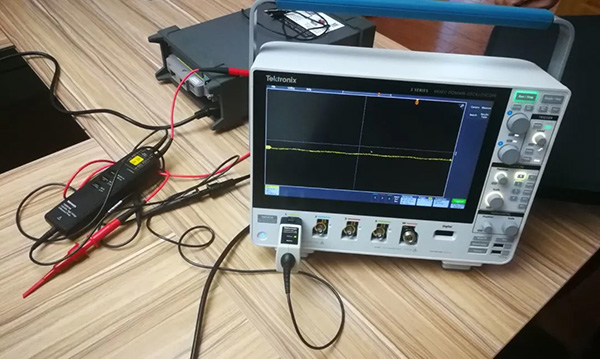

为使用新三系示波器配合泰克THDP0100以及TCP0030A探头的测试方案,用户A公司在生产医疗器械的过程中希望关于被测物(穿戴式医疗器械)施加强电时的特性进行分析。考虑到被测物本身在此过程中的电流信号幅度较小,且瞬态电压信号极大,根据以上配置进行测试。通过使用TCP0030A,用户成功的测试到了由于电容性而产生的四处电流脉冲波形,也观察到了实际的电压波形。从而得到了与理论数据差异极大的实际数据,成功地帮助客户更好的理解了被测物的特性。
THDP0100差分高压探头

TCP0030A交直流电流探头特征

易于使用且准确的AC / DC电流测量
与TekVPI™示波器的智能通信可提供:
单位缩放和读数。在屏幕上自动显示安培和幅度。不需要手动设置。从伏特到安培的手动计算是不必要的
按钮消磁和自动归零功能
探头状态和诊断指示灯LED
远程GPIB / USB探针控制
分芯结构可轻松实现电路连接
高精度,通常直流增益误差小于1%
低噪声和直流漂移
第三方安全认证

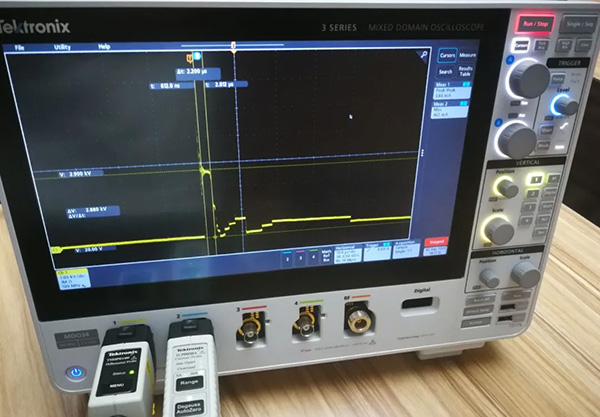

TCP0030A探头AC/DC

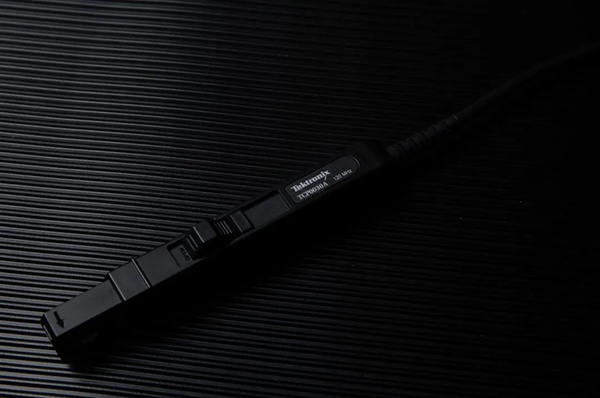

通过使用TCP0030A交直流电流探头,用户成功的测试到了由于电容性而产生的四处电流脉冲波形,也观察到了实际的电压波形。从而得到了与理论数据差异极大的实际数据。成功帮助客户更好的理解了被测物特性。下图为TCP0030A交直流电流探头外观图片
TCP0030A
TCP0030A交直流电流探头常见参数有1. 带宽,代表了探头可测到的较大信号频率;2. 共模抑制比,代表了探头抑制共模干扰的能力,越大代表抑制能力越强;3. 输入电容,代表探头对于被测系统的负载影响,输入电容越低,影响越小测试效果越佳。可测直流至大于120MHz的带宽,30A的RMS较大电流能力,50A的峰值脉冲电流能力,高精度,通常直流增益误差小于1%,精确测量低至1 mA的电流。

TCP0030交直流探头参数

型号 较大电流 很小电流 带宽 上升时间 接口
TCPA300 电流探头放大器 Tekprobe LVL2
TCP312A 30 A DC;21.2 ARMS;50A峰值 1mA DC-100 MHZ ≤ 3.5ns 放大器
TCP305A 50 A DC;35.4 ARMS;50A峰值 5mA DC-50 MHZ ≤ 7ns 放大器
TCP303 150 A DC;150 ARMS;500A峰值 5mA DC-15MHZ ≤ 23ns 放大器
TCPA400 电流探头放大器 Tekprobe LVL2
TCP404XL 500 A DC;500 ARMS;750 A峰值 1A DC-2MHZ ≤ 175ns 放大器
TCP0030A 30 A DC;30 ARMS;50 A峰值 1mA DC-120MHZ ≤ 2.92ns TekVPI

THDP0100高压差分探头参数

型号 带宽 上升时间 衰减 较大差分电压 到接地的较大电压 差分输入电容 单端输入电容 差分输入电阻 单端输入电阻 电缆长度 接口
P5200A 50MHZ 7.8ns 50:1/500:1 ±1300V 1000Vrms(CAT II) 2pF 4pF 10MΩ 5MΩ 1.5m(21ns) BNC(1MΩ)
P5202A 100MHZ 3.8ns 20:1/200:1 ±640V 300Vrms(CAT II) 2pF 4pF 5MΩ 2.5MΩ 1.5m(21ns) Tekprobe LVL2(1MΩ)
P5205A 100MHZ 3.8ns 50:1/500:1 ±1300V 1000Vrms(CAT II) 2pF 4pF 10MΩ 5MΩ 1.5m(21ns) Tekprobe LVL2(1MΩ)
P5210A 50MHZ 7.8ns 100:1/1000:1 ±5600V 2300Vrms(CAT I) 2.5pF 5pF 40MΩ 20MΩ 1.5m(21ns) Tekprobe LVL2(1MΩ)
TMDP0200 200MHZ 1.8ns 25:1/250:1 ±750V 550Vrms(CAT I) 2pF 4pF 5MΩ 2.5MΩ 1.5m(21ns) VPI(1MΩ)
TMHDP0200 200MHZ 1.8ns 50:1/500:1 ±1500V 1000Vrms(CAT II) 2pF 4pF 10MΩ 5MΩ 1.5m(21ns) VPI(1MΩ)
THDP0100 100MHZ 3.5ns 100:1/1000:1 ±6000V 2300Vrms(CAT I) 2.5pF 5pF 40MΩ 20MΩ 1.5m(21ns) VPI(1MΩ)
