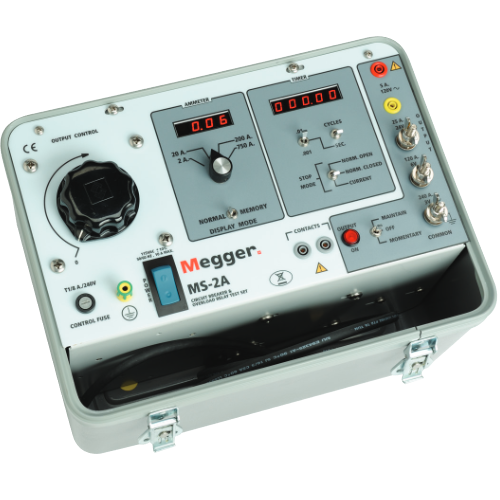

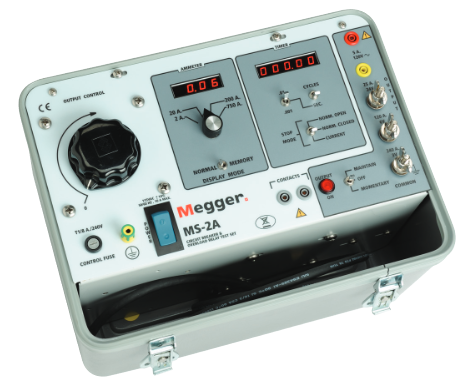

Megger MS-2A断路器及过电流继电器测试仪应用于全球数千家公用事业公司，工业工厂和电气服务机构。MS-2A断路器及过电流继电器测试仪是一款独立的测试装置，它集成了一个可变高电流输出和适当的控制电路和仪器，用于测试热，磁或固态电机过载继电器，塑壳断路器，接地故障跳闸装置和 过流继电器。

当按照建议的测试程序测试这些设备的三倍时间延迟时，MS-2A断路器及过电流继电器测试仪能够测试过流继电器，电动机过载继电器和额定电流达125安培的塑壳断路器的延时特性 评分。测试瞬时跳闸元件所需的短时间内有较高的电流。例如，测试装置将通过典型的125安培塑壳断路器提供750安培的较大短时输出。MS-2A断路器及过电流继电器测试仪非常适合用敞开式CT来测试接地故障保护。NEC 230.95C要求特定的接地故障设备在初始安装时进行性能测试。MS-2A断路器及过电流继电器测试仪通常被许多公用事业和服务机构用作经济型轻型过电流继电器测试系统。其他应用包括验证电流互感器和测试配电板电流表和电压表的比率。

MS-2A断路器及过电流继电器测试仪定时器控制电路，该电路在输出通电时自动启动定时器，并在测试设备运行时自动停止定时器并使输出断电。该电路通过简单的开关选择适当的模式适应以下测试条件：电流驱动：用于测试没有辅助触点进行监控的设备，例如单极断路器。当输出电流中断时定时器停止。常闭：用于测试常闭触点的设备。当触点打开时，定时器停止并且输出断电。常开：用于测试具有常开触点的设备。当触点闭合时，定时器停止并且输出断电。

MS-2A断路器及过电流继电器测试仪特点：
坚固和轻便：设备重量仅为33磅（15千克），足够坚固，可承受日常现场或工厂使用。
数字记忆电流表：高精度，直读式仪器具有读取和保持存储器，用于测量短时电流。
测试接地故障设备，过电流继电器和塑壳断路器的理想选择之一。
数字式，多量程定时器：晶体控制，高精度自动量程测量，测量操作时间为1毫秒。
高电流输出：通过125安培的断路器，以33lb（15kg）的小型封装提供高达750安培的瞬时电流。

MS-2A断路器及过电流继电器测试仪技术参数：
输入电压（指定一个）：120 V或240 V，50/60 Hz，1φ
电表输出范围：较大120 V时为0至5 A。较大24 V时为0至25 A，较大6 V时为0至120 A。较大3 V时为0至240 A.
显示器31/2数字，超亮LED显示屏，0.3英寸（7.62mm）数字
量程（开关选择）0至1.999 / 19.99 / 199.9 / 750 A
连续精度（总电流表系统）读数的±1％，三个高量程的±1位量程的±1％，低量程的±1位数字
时间参数
5英寸数字超亮LED显示屏，0.3英寸（7.62mm）数字显示
量程（开关选择）0至99.999 s0至999.99 s0至99999个周期
精度读数的±0.005％，±1 d
