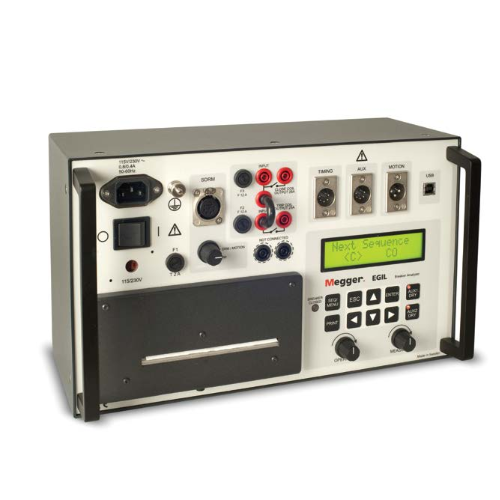

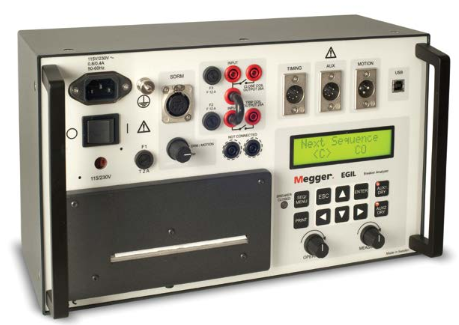

Megger EGIL断路器分析仪结合了我们较大型仪器的经验所带来的益处，适用于每相一次接触的断路器。更小，更简单，EGIL断路器分析仪同样具有多功能性，而EGIL断路器分析仪的价格使其对小型发电厂更具吸引力。此外，它为大型电力公司的维修部门提供了理想的补充仪器。

EGIL断路器分析仪设计用于测试每相具有一个主触点的断路器。它的三个时间通道在一侧连接在一起。记录并同时显示配备预插入电阻的并联触点上的事件。EGIL断路器分析仪有两个独立的时间通道用于测量辅助触点。为了简化现场连接，EGIL断路器分析仪为主要和辅助触点配备了现成的多电缆套件。线圈电流自动测量并在显示窗口或通过内置打印机进行测试后立即与其他读数一起显示。



EGIL断路器分析仪主要特点：
适用于测试每相断路器的定时和行程
非常容易使用和可靠
两个独立的定时通道用于测量辅助触点
用于行程传感器的模拟测量通道或一般电压/电流测量
静态和动态电阻测量以及SDRM201可选附件

EGIL断路器分析仪主要技术参数：
测量时间:1至100秒
解析度:0.1到10毫秒
通道数:3共同点
时基不准确:0.05％的读数±分辨率
状态阈值:关闭<10Ω±20％,电阻:10Ω±20％至3kΩ±20％,打开:>3kΩ±20％
开路电压:24V±20％
短路电流:100mA±20％AUX1＆2
通道数:2，电隔离状态阈值关闭<600Ω±30％打开>600Ω±30％

开路电压:20V±20％DC
短路电流:25毫安±20％
状态阈值:打开指示<8V（极性不敏感）关闭指示>13V（极性不敏感）
工作电压:250VAC/DC
当前测量范围:每通道±25A.
解析度:25毫安
准确度：1％±100mA
工作电压：250VAC/DC
持续电流：5A
较大电流：25ms，300ms
休息时间：1min
接触功能：两个独立的控制功能

接触特性：非弹跳，关闭时间较大。0.1毫秒
制造/中断容量：25A，每个触点250V（交流或直流）
开始断路器操作：通过旋转开关
脉冲长度：可以10ms的步幅进行调整
脉冲延迟：可以10ms的步幅进行调整
工作电压：250VAC/DC
运动:通道数1个独立
较大电缆长度:10米（33英尺）

输入范围：-4V至+4V
解析度：2mV
测量范围准确度：1％
传感器电阻：1kΩ至5kΩ
输入阻抗：150kΩ
输出开路电压：4,095V±4mV
短路电流：115A
图形分辨率：8dots/mm-203dpi
纸张宽度：114毫米
