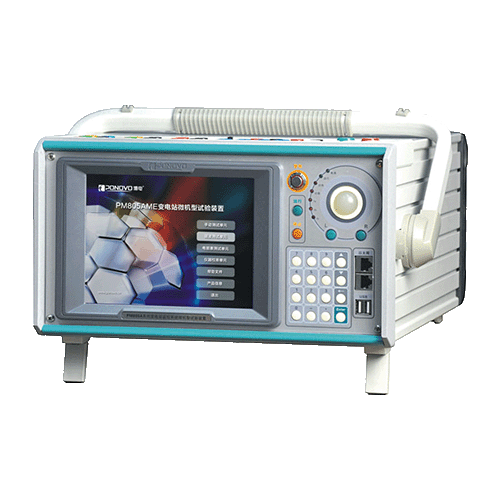

PM805A电力综合自动化测试仪
这是一款电力综合自动化测试仪，PM805A电力综合自动化测试仪源自于北京博电考虑到很多企业或者使用的人都是希望在测试电力这一块的时候，可以通过一台仪器来解决大部分的需求，这样子的话，就可以很好的解决问题了。而且省了很多步骤，这款综合自动化测试仪，就是主要使用与制造厂进行工厂验收，还有一些电科院阿，还有一些现场校准进行验收的一台 仪器仪表 。 全面满足国网公司企标Q/GDW140-2006《交流采样 测量装置运行检验管理规程》、Q......
产品描述
这是一款电力综合自动化测试仪，PM805A电力综合自动化测试仪源自于北京博电考虑到很多企业或者使用的人都是希望在测试电力这一块的时候，可以通过一台仪器来解决大部分的需求，这样子的话，就可以很好的解决问题了。而且省了很多步骤，这款综合自动化测试仪，就是主要使用与制造厂进行工厂验收，还有一些电科院阿，还有一些现场校准进行验收的一台仪器仪表。
全面满足国网公司企标Q/GDW140-2006《交流采样 测量装置运行检验管理规程》、Q/GDW213-2008《变电站计算机监控 系统工厂验收管理规程》、Q/GDW214-2008《变电站计算机监控系统 现场验收管理规程》和Q/GDW549-2010《变电站监控系统微机型试验 装置技术条件》要求。能够对测控装置及变电站监控系统的基本误 差，同期功能，SOE分辨率，遥测、遥信、遥调、遥控功能，雪崩试验 等项目进行测试。
测试功能
适用于制造厂进行工厂验收，电科院、调试单位进行现场验收，供电局、电厂运行检验等。
基本误差校验
影响量校验
同期功能测试
监控系统功能和性能测试
SOE分辨率测试
遥信、遥测、遥控响应时间测试
遥调功能测试
系统雪崩测试
电能累计量的采集和显示测试
事故情况下监控系统性能测试
变送器自动闭环试验
实负荷测试
PM805A电力综合自动化测试仪特点
1.国内新出的直接输出式电压和电流功率源，响应时间快，稳定性高，波形质量优异，扩展性强；
2.很多支持64路开出量扩展功能，能够以手动或自动方式完成综自系统各种功能复杂的SOE测试；
3.支持国内绝大多数交采、综自厂家的规约，能够快速完成闭环测试，支持多种格式的测试报告；
4.专用化的测试软件，功能强大，操作简单方便；
5.仪器体积小，重量轻，现场测试人员便于携带。
PM805A电力综合自动化测试仪技术参数
交流输出
三相交流电流
Ia、Ib、Ic；各相输出幅值、相位独立调节；
量程：1A、5A；
调节范围：（0-120）%RG；RG表示量限，下同
调节细度：0.005%RG；
准确度：0.03%RD +0.02%RG；RD表示读数，下同
稳定度：≤±0.01%/2min；
较大输出功率：30VA/相；
失真度：≤0.1% 。
四相交流电压
Ua、Ub、Uc、Uz；各相输出幅值、相位独立调节；
量程：57.7V、100V、220V，250 V；
调节范围：（0-120）%RG；
调节细度：0.005%RG；
准确度：0.03%RD +0.02%RG；RD表示读数
稳定度：≤±0.01%/2min；
较大输出功率：30VA/相
失真度：≤0.1%
交流频率
调节范围：45Hz～65Hz；
调节细度：0.001 Hz；
准确度：≤±0.001Hz；
稳定度：≤±0.0005 Hz /2min。
交流相位
输出范围：0°～359.99°；
分辨率：0.01°；
准确度：≤±0.05°；
稳定度：≤±0.01°/2min。
功率因数
功率因数调节范围：1L～0～1C；
准确度：≤±0.05%；
稳定度：≤±0.0001/2min。
有功功率、无功功率
准确度：≤±0.05%RG；（功率因素0.5～1时）
稳定度：≤±0.01%/2min。
谐波
谐波次数：2～31次；
谐波含量：0～40%；
谐波相位：0°～359.99°。
直流输出
直流电流Idc
输出范围：1 mA、10 mA 、20mA；
调节范围：（0-120）%RG
调节细度：0.1μA；
准确度：≤±0.05%RG
稳定度：≤±0.01%/2min；
输出功率： 0.2W；
纹波含量：≤0.5%。
直流电压（Udc1）
输出范围： 75mV、1V、10V；
调节范围：（0-120）%RG
调节细度：0.1mV；
准确度：≤±0.05%RG
稳定度：≤±0.01%/2min；
输出功率：1W；
纹波含量：≤0.5%。
直流电压(Ua/Ub)
输出范围： 100V、300V、600V；
调节范围：（0-120）%RG
调节细度：1mV；
准确度：≤±0.05%RG
稳定度：≤±0.05%/2min；
较大输出功率：30W；较大负载电流：100mA；
纹波含量：≤0.2%。
辅助直流电源
输出范围：220V、110V 负载电流较大0.5A
交流测量
交流电压测量
量程：50V 、100V 、220V ；
测量范围：(0～120%)RG；
分辨率：0.01%RG
准确度：0.05%RG
交流电流测量（电流钳选配）
量程：5A
测量范围：(0～120%)RG
分辨率：0.05%RG
准确度：0.2%RG
直流测量
直流电流测量
量程：±20mA；
测量范围：(0～120%)RG；分辨力：0.001%；显示位数：；
准确度：≤0.01%RD+0.01%RG。
直流电压测量
输入量程：±10V；
超量程：120%；分辨力：0.001%；显示位数：；
准确度：≤0.01%RD+0.01%RG。
开关量
开关量输出（4路）
在电气上相互隔离的、可独立设置断开或闭合的开出量4对；
各开出量的遮断容量不低于DC 250V，500mA；
各开出量输出不同步时间误差：≤0.1ms；
64路开关量输出（需选配PMKE-64附件）
可独立设置断开或闭合的开出量32路×2组；
各开出量的遮断容量不低于DC 250V，150mA；
各开出量输出不同步时间误差：≤0.1ms；
2组48针欧式端子输出，配2根集束型线缆：集束线缆长度3米，线缆一端为欧式连接器，与48针欧式端子对接，另一端标线号，用户可自行接线；
提供外接开关量信号电源输入端,支持共阴极或共阳极开入量测试。
开关量输入
在电气上相互隔离的开入量4对，隔离电压500V；
兼容空接点和有源接点（30V～250V直流电位）输入，自动识别有源接点输入极性；
较大承受输入电压为250V（直流）；
开入量动作时间测量误差：≤1ms。
电能脉冲
有源脉冲输出：5V±5%电平，输出驱动电流上拉5mA（或者下拉25mA），较大脉冲频率5kHz
有源脉冲输入：兼容空接点或5V～24V电平，较大脉冲频率5kHz。
时间同步输入
GPS信号输入（天线需选配）
获得数据时间（接收卫星数量大于3颗）：
本地靠前次开机，或位置和时间变化重开机：大于34秒小于50秒；
瞬时断电后重开机，或位置未变重开机：＜5秒；
同步时间准确度：常规值 ＜100ns；较大值 ＜1us；
IRIG-B码时间信号输入
输入信号编码规范支持IEEE C37.118-2005和IRIG STANDARD 200-04；
输入信号类型：RS-422/RS-485（DC）；
同步时间准确度： ＜150ns；
同步时间准确度
内部使用PPM（分脉冲）、PPS（秒脉冲）作为时间同步基准；脉冲前沿与输入信号源同步，时间误差≤10ns；
开关量定时输出时间误差≤0.1ms；
模拟量定时输出时间误差≤0.25ms。
通讯接口
站内B码接口：圆形接口。
与计算机通讯接口：RJ45接口。
机械参数
全铝合金挤压型材，电磁兼容机箱；
尺寸：364mm×200mm×475mm(W×H×D)；
重量：17.5Kg（标配）
PM805A电力综合自动化测试仪还可以进行基本的误差校准，以及影响量的校准，其实PM805A电力综合自动化测试仪因为属于比较通用性的一款产品，测试的功能也比较多，所以可能在个别测试的功能的方面上不是特别强，但是测试的精度也是足够满足要求了。上面有着每样测试的技术参数以及测量的范围，如果想要的可以好好的看看，毕竟适合的才是较好的的。此文章来自压力校验仪。
