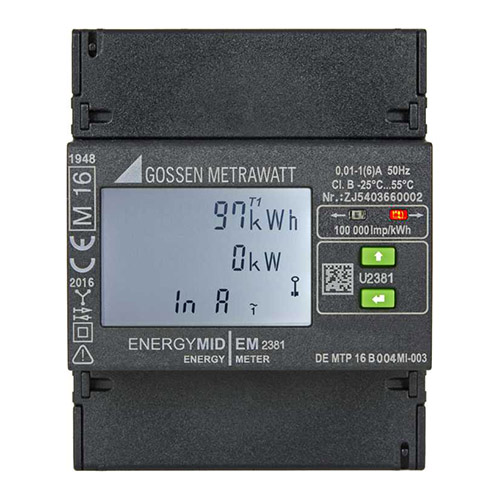

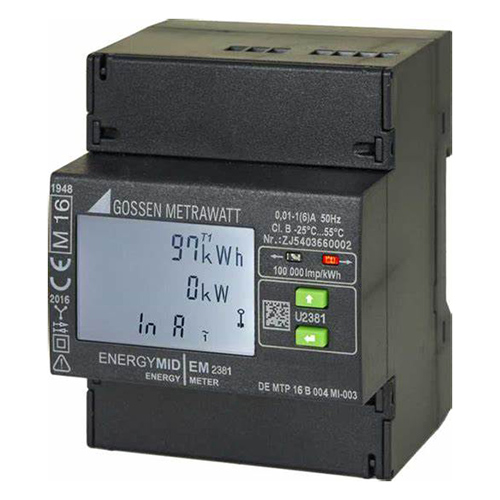

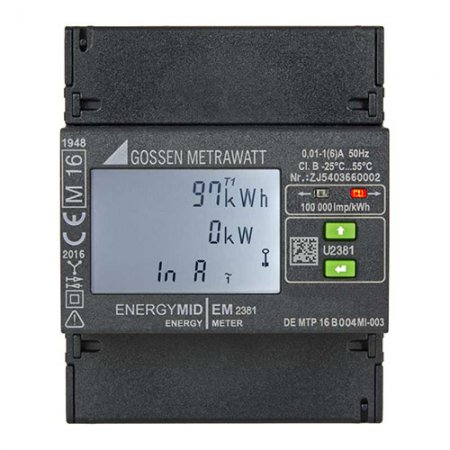

ENERGYMIDEM2381电能表 具有2线制系统和变压器连接1（6）A，具有背景照明的三行高对比度LCD（42x28mm）使得可以从任何角度读取参数和设置。集成的错误检测有助于确保快速，无错误的安装。显示屏会改变颜色，以指示安装错误，包括相旋转方向，相故障，极性反接的变压器和过载，从而可以立即进行检测和消除。除能源外，电气系统中很多可以测量33个其他参数，这些参数可以直接显示在显示屏上（功能M1），也可以通过界面读取。用户只要按一下按钮，就......
产品描述
ENERGYMIDEM2381电能表具有2线制系统和变压器连接1（6）A，具有背景照明的三行高对比度LCD（42x28mm）使得可以从任何角度读取参数和设置。集成的错误检测有助于确保快速，无错误的安装。显示屏会改变颜色，以指示安装错误，包括相旋转方向，相故障，极性反接的变压器和过载，从而可以立即进行检测和消除。除能源外，电气系统中很多可以测量33个其他参数，这些参数可以直接显示在显示屏上（功能M1），也可以通过界面读取。用户只要按一下按钮，就始终可以访问电气系统的完整概览，而无需关闭电路，也不需要任何其他测量设备。
ENERGYMIDEM2381电能表操作使用说明书
适用于工业和商业用途以及要求苛刻的家庭使用的精度等级B
由于根据MID（合格评定程序模块B和D）在工厂进行了初始校准，因此适合于计费
通过四象限测量来测量能源进出口
通过获取电流和电压的THD以及中性线电流IN的廉价电源监控
通过集成总线接口（M-Bus，Modbus RTU，Modbus TCP，LON或BACnet）或通用脉冲输出（2ea/S0，具有可调的脉冲速率和持续时间，以及可选的电压范围）进行灵活的通信
具有LED背景照明的高对比度3行LCD（42x28mm）
即使转换比可调，也可以进行校准
可选地集成负载配置文件，具有事件记录器，每天96个注册周期，共60天（例如，过电压或更改CT / VT值）
8种价格输入，可以根据未来的能源市场价格结构进行调整：4种价格（标准控制为硬件控制），4种附加总线的价格（由软件控制）
由于防篡改盖和禁用配置，排除了操作的可能性
ENERGYMIDEM2381电能表数据使用说明书
| Housing | ||
| Material | Lexan polycarbonate per UL94 V0 | |
| Dimensions |
Height £ 90 mm Overall depth £ 70 mm Width 72 -0.5 mm (4 standard width units) |
|
| Weight | < 0.3 kg | |
| Mounting | Snap-on C rail, Top-hat rail per DIN EN 50022 or wall mounting | |
| Protection (built-in device) | front panel: IP 51 | |
| Connections (terminal block) | Direct | Transformer |
| Current input |
Solid wire £ 16 sq. mm Fine wire £ 25 sq. mm or £ 16 mm2 with wire end ferrule |
Solid wire £ 4 sq. mm |
| Voltage input | N: solid wire £ 2.5 sq. mm | Solid wire £ 4 sq. mm |
| S0 pulse output, bus output, tar- iff input (power utility pulse) | Solid wire £ 2.5 sq. mm | Solid wire £ 2.5 sq. mm |
| Protection | IP 20 (protection against ingress of foreign objects ³ 12.5 mm diameter, no protection against penetration by water) | |
ENERGYMIDEM2381电能表安装环境操作说明书
工作温度范围：–25+55℃
储存温度范围：–25+70℃
相对湿度：年平均值<75%
海拔：2000米，仅限室内安装
机械分类：M1
电磁分类：E2
ENERGYMIDEM2381电能表经过MID的认证，除了可以用在工业、商业和建筑物管理，对于对电气要求比较苛刻的家庭中也可以使用；由于紧凑的设计，仅有72mm的完度，在仪表柜中占据较小的空间，通信接口集成设计在外壳内，可以避免接口有污染进入；另外，防篡改盖设计和配置禁止可以确保意外操作，这些独特的设计可以使其得到很好的保护。具有集成错误检测功能的LCD，可以根据显示屏上的颜色变化，来判定相旋转方向、相故障、极性相反的变压器或过载的错误，进行快速地检测。
