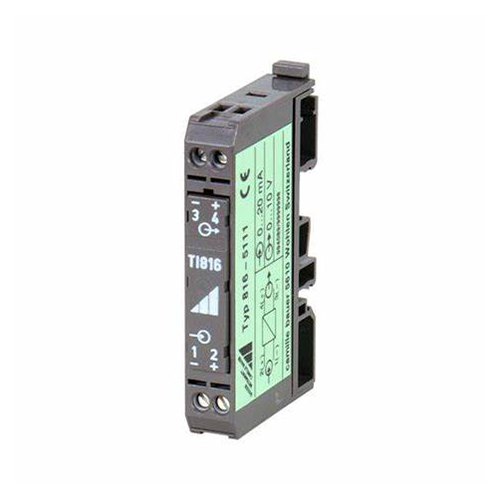

SINEAXTI816隔离器
SINEAXTI816隔离器 ，用于对020mA范围内的模拟直流信号进行电气隔离，并将其转换为电流信号或电压信号，具体取决于所使用的设备型号，不需要外部电源即可充当无源隔离器，并可以从DC信号中获取很低能量要求。产品的窄外壳设计用于安装在不同类型的标准轨道上，许多隔离器可以直接安装在彼此相邻的位置，在有许多直流信号要隔离的地方可以形成一个紧凑的隔离器块。隔离器符合IEC1010和EN61010所有有关电磁兼容性和安全性的重要要求和规定，设计开......
产品描述
SINEAXTI816隔离器，用于对0…20mA范围内的模拟直流信号进行电气隔离，并将其转换为电流信号或电压信号，具体取决于所使用的设备型号，不需要外部电源即可充当无源隔离器，并可以从DC信号中获取很低能量要求。产品的窄外壳设计用于安装在不同类型的标准轨道上，许多隔离器可以直接安装在彼此相邻的位置，在有许多直流信号要隔离的地方可以形成一个紧凑的隔离器块。隔离器符合IEC1010和EN61010所有有关电磁兼容性和安全性的重要要求和规定，设计开发和生产制造及测试过程都是严格按照ISO 9001质量保证标准进行。
SINEAXTI816隔离器特点
模拟DC信号（0（4）到20 mA）的电隔离：防止形成寄生电压和电流，并消除了互连和相互交错的信号线的接地问题
高精度：实现隔离功能，几乎没有传输错误
无需辅助电源端子：无需连接电源线，非常适合信号电路进行改装
小巧紧凑，可优化空间利用率
N12型导轨安装壳体，用于根据EN50035-G32的G导轨，或根据EN50082的高帽导轨
SINEAXTI816隔离器输入参数
直流电流：0…20 mA
较大允许电流：50 mA
电压限制器：18 V± 5%（带二极管）
电压降：<2.1V或500Ω负载
过冲：<20μA，典型值5μA
SINEAXTI816隔离器输出操作说明书
直流电流或直流电压：0…20mA或0…10 V
极限值：约30mA或约15V
较大负荷：600Ω
内阻：500Ω2
残余纹波：<20 mVss
时间常数：约5ms
精度误差限值：<± 0.1%（参考值20 mA，包括线性误差）
< ± 0.2%（参考值10 V，包括线性误差）
SINEAXTI816隔离器使用说明书
| Description | Output signal A | Order Code | Order No. |
|
Passive DC signal isolator input signal E: 0…20 mA, with 1 isolation and transmission channel, in carrying rail housing N12 |
0…20 mA | 816 - 5110 | 990 722 |
| 0…10 V | 816 - 5111 | 994 089 |
SINEAXTI816隔离器安装环境
工作温度：-20至+65°C
储存温度：-40至+85°C
年平均值相对湿度：≤75%标准气候等级
储存温度：-40至+85°C
年平均值相对湿度：≤75%标准气候等级
地震试验：5 g，<200Hz，3个方向各2h
冲击试验：50g，3个方向各10次冲击
海拔：高达2000米
仅室内使用

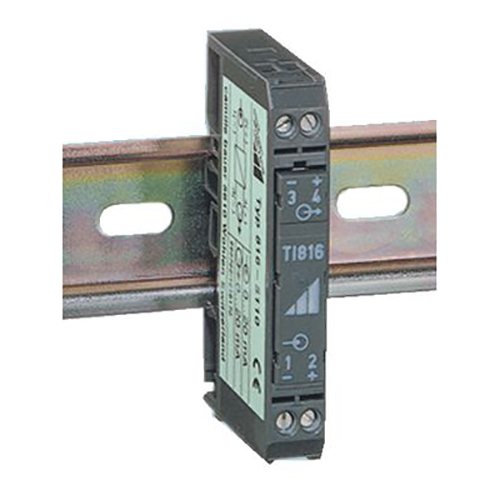

根据SINEAXTI816隔离器对安装的环境和位置，在适合的地方进行安装，安装时要严格按照铭牌上的要求进行，由于产品的设计可以安装在轨道上，只需要把SINEAXTI816隔离器卡在轨道上就可以了，操作非常简单；完成安装后，把需要输入、输出的线缆正确连接，连接完成就可以开始正常使用了，产品不需要维护。在需要更换取下时，要用螺丝刀向上按压隔离器，并向上倾斜就能拆卸下来。
