SINEAXU554电压变送器

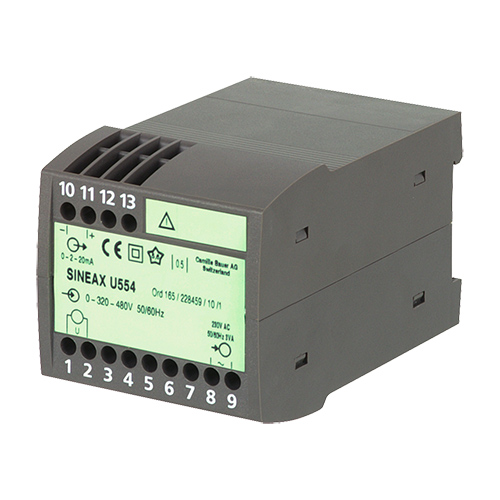

SINEAXU554电压变送器 将正弦或失真的交流电压转换成与测量值成比例的负载无关直流电压，是一款具有传输功能的交流电压测量转换器，变送器满足IEC1010及EN61010有关电磁兼容性、EMC和安全性的重要要求和规定，且严格按照ISO9001质量保证的标准进行开发、制造和测试的。通过有源滤波器过滤后，测量传感器的变换特性在后续特性电路中确定；由于特性不同，可以在开始或结束时扩展测量范围的关键部分。 SINEAXU554电压变送器 测量仪器支持德语、法语和英......
产品描述
SINEAXU554电压变送器将正弦或失真的交流电压转换成与测量值成比例的负载无关直流电压，是一款具有传输功能的交流电压测量转换器，变送器满足IEC1010及EN61010有关电磁兼容性、EMC和安全性的重要要求和规定，且严格按照ISO9001质量保证的标准进行开发、制造和测试的。通过有源滤波器过滤后，测量传感器的变换特性在后续特性电路中确定；由于特性不同，可以在开始或结束时扩展测量范围的关键部分。SINEAXU554电压变送器测量仪器支持德语、法语和英语，根据用户没，可切换为不同的语言。
SINEAXU554电压变送器特点
测量方法：对数测量法
测量输入：正弦或失真交流电压，TRMS
测量输入电压：0 .. 20至0 .. 690 V
测量输入电压：0 .. 20至0 .. 690 V
测量输出：0 .. 1.0到0 .. 20 mA的单极和带电零输出量或0.2..1到4 .. 20 mA或0..1到0 .. 10 V或0 .. 1.0 mA或带零电的输出量从0.2..1到2..10 V的零位有效
在较低或较高范围内具有扩展电压标度或扩展初级值标度的特性
电源：交流辅助电源或宽容差范围的集成交流-直流电源
高顶导轨安装壳体
SINEAXU554电压变送器使用说明书安装注意

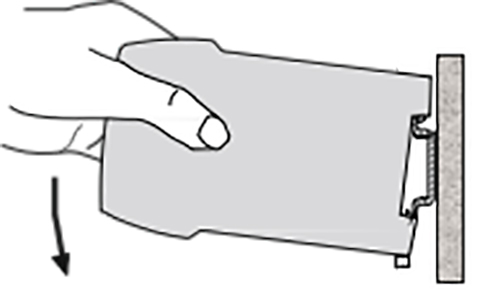

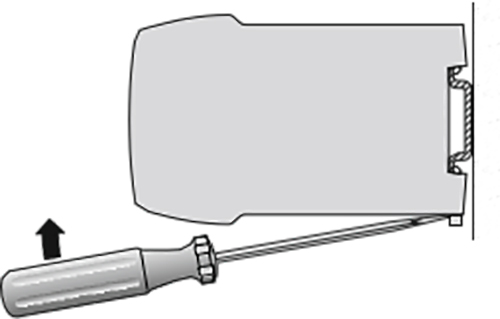

在使用时可以直接安装在顶帽导轨上，释放时只需要用工具从导轨上松开就可以了。但是要注意的是，在连接时，一定要确保所有线路无电压，若由于高输入电压或高辅助能量电压就非常危险。变送器的测量输出线作为三股电缆移动，并尽可能远离强电流线！在安装和选择电线材料时，遵循国家法规规定的相关施工条件。调试过程中，启动辅助电源和测量输入，可以在操作期间中断输出线并连接控制装置，例如用于功能测试，测量转换器是免维护的，SINEAXU554电压变送器只能在室内使用，工作温度在10~+55℃，储存温度在40~70摄氏度相对湿度，操作高度较大2000米。仅在室内使用！
SINEAXU554电压变送器说明书规格
| Designation | *Blocking code | No-go with blocking code | Article No./ Feature | ||
| SINEAX U 554 Order Code 554 - xxxx xxxx xx | 554 – | ||||
| Features, Selection | |||||
|
1. Mechanical design Housing P13/70 for rail mounting |
4 |
||||
| 2. |
Nominal input frequency Nominal frequency 50/60 Hz |
1 |
|||
| Nominal frequency 400 Hz | 3 | ||||
| 3. | Input voltage, final value |
Z |
|||
| Final value E3 (≥ 20 V to ≤ 690 V*) [V] | |||||
|
With power supply from measuring input min. 24 V / max. 230 V, see feature 8. * > 400 V for connection between 2 phases in 3-phase system only |
|||||
| 4. Input voltage, step point |
Z |
||||
| Step point E2 (permissible values: 0.1 · E3 to 0.9 · E3) [V] | |||||
| 5. |
Output signal, initial value Initial value A1: 0 (standard) |
A |
1 |
||
| Initial value A1: 20% of final value A3 (live zero) | B | 2 | |||
| 6. |
Output signal, final value Final value A3: 1 mA |
1 |
|||
| Final value A3: 5 mA | 2 | ||||
| Final value A3: 10 mA | 3 | ||||
| Final value A3: 20 mA | 4 | ||||
| Non-standard (> 1 to < 20 mA) [mA] | 9 | ||||
| Final value A3: 10 V | A | ||||
| Non-standard (≥ 1 to < 10 V) [V] | Z | ||||
| 7. |
Output signal, step point Without step point (A2 = A1) |
0 |
|||
|
Standard step point A2 [mA, V] (permissible values: > 0 to 0.9 · A3) |
B | A | |||
|
Live zero step point A2 (permissible values: > 0.2 · A3 to 0.9 · A3 [mA, V] |
A | B | |||
| Specify step point A2 in mA or V, acc. to selection of A3 in feature 6. | |||||
| 8. | Power supply | ||||
| AC 230 V (207 … 253 V) | 5 | ||||
| 24 … 60 V DC, AC | A | ||||
| 85 … 230 V DC, AC | B | ||||
| Power supply from measuring input (≥ 24 to 60 V AC) | C | ||||
| Power supply from measuring input (≥ 85 to 230 V AC) | D | ||||
| Uh: 24 V AC / 24 … 60 V DC, low terminal side | E | ||||
| 9. |
Setting time Setting time 0.3 s |
1 |
|||
| Setting time 50 ms | 2 | ||||
| 10. |
Test certificate Without test certificate |
0 |
|||
| Test certificate in German | D | ||||
| Test certificate in English | E | ||||
