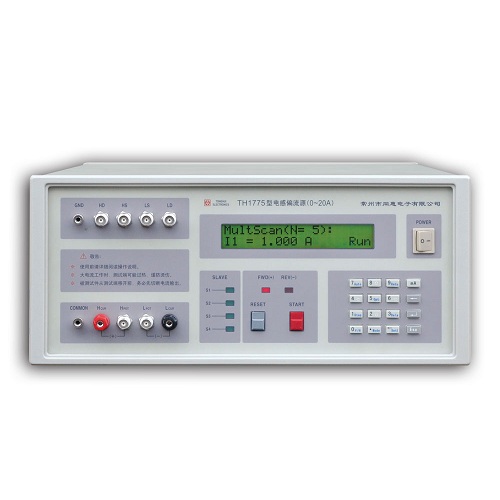

TH1775型直流偏置电流源（也称直流磁化电源）主要用于电感,变压器线圈进行电感测量时施加直流偏置电流，对该类仪器除需达到所需电流外，还需有对电感量测量影响小，频率响应宽（叠加直流电流时可使用高频LCR表进行测量）等要求。该产品通过微处理器控制，采用自动电流平衡原理进行交直流叠加及电流的稳定，可正向或反向输出0－20A(TH1775)范围的恒定电流,特别是TH1775适用频率响应达到1MHz。该产品产生的附加误差小，频响得到大幅提升，大大拓宽了磁芯电感器的偏流测试中的应用范围。直接受控于TH2816A/TH2817A/TH2818/TH2819及多点电流扫描输出功能为方便地进行磁性材料分析提供了良好的解决方案。

TH1775直流偏置电流源LCR测试仪性能特点

■微处理器控制

■带背光20×2大字符LCD显示

■低附加误差，频率响应范围宽

■电流自动或手动扫描输出

■单点、多点扫描、等分扫描三种电流输出模式

■可长时间大电流输出

■可选GPIB和RS232接口

■用户数据自动保存

■强冲击保护能力，防止损坏LCR表



TH1775直流偏置电流源LCR测试仪参数

型号：TH1775

电流范围：-20A-20A

电流分辨率：200mA量程：0.1mA2A量程：0.001A6A/10A/20A量程：0.01A

电流精度：±2%+3个字

电流输出方式：单点电流、多点输出、均分输出

频率响应范围：1kHz-1MHz

阻抗范围：ωL<1kΩ, L<8/I(H)

输出电压范围：0-8V

基本阻抗精度：≤1%

扫描方式：手动、自动（可回扫）

扫描点数：2-15点，正扫或回扫

延时时间：0-99秒可设定

预热时间：20分钟。此文章来自压力校验仪。
