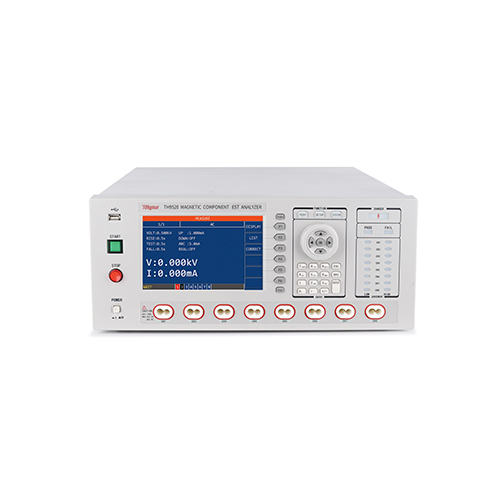

TH9520线圈元件测试仪将多种测试仪器的功能集成在单独的设备中集成为综合性的磁性元件分析仪，对磁性元器件进行综合的分析，操作简单，前面面板上除了具有高分辨率的7寸彩色TFT-LCD的大显示屏，还有各种数字键和功能键，以便方便用户可以快速而准确地进行检测。具有500VA/200VA(TH9520A)数字化大功率耐压测试、 触电保护功能、开短路侦测功能（OSC）、电弧侦测功能（ARC）、线圈脉冲测试功能、直流电阻测试功能（DCR），可以用于电机、变压器、电感、充电桩电感以及其他的磁性电子元器件的综合分析测试方面的应用。

TH9520集成化磁性元件分析仪操作说明书

产品型号		TH9520
通道数		8
耐压测试
输出电压	AC	0.050 - 5.000kV，步进 0.001kV，频率 50Hz/60Hz ±0.1%，正弦波形
	DC	0.050 - 6.000kV，步进 0.001kV
	精度	±(1%设定值 + 0.1%满量程)
	调整率	≤(1%输出 + 0.1%满量程)额定功率
电压采样精度		±(1%读数 + 0.1%满量程)，1V 分辨率
电流测试	AC	电压≤4.000kV：0.001mA - 120.0mA;电压＞4.000kV：0.001mA - 100.0mA.
	DC	0.1μA-20.00mA
	精度	±(1%读数+0.5%满量程)
输出 功率	AC	500VA
	DC	120VA
ARC 电弧	AC	1.0mA-20.0mA，0.1mA步进
	DC	1.0mA-10.0mA，0.1mA步进
绝缘电阻测试
输出 电压	量程	0.050-5.000kV，步进0.001kV
	精度	±(1%设定值 + 0.1%满量程)
电阻测试范围		0.100MΩ-50.00GΩ 分辨率：0.1MΩ
测量精度	≥500V	1.000MΩ-1.000GΩ，±(3%读数+5个字)
		1.000GΩ-10.00GΩ，±(7%读数+5 个字)
		10.00GΩ-50.00GΩ，±(10%读数+5个字)
	< 500V	0.100MΩ-1.000GΩ，±(7%读数+5个字)
		1.000GΩ-50.00GΩ，仅供参考无精度要求
时间设定
上升时间		OFF，0.1s-999.9s，步进0.1s
测试时间		0.7s-999.9s，步进0.1s
下降时间		OFF，0.1s-999.9s，步进0.1s
等待时间		OFF，0.1s-999.9s，步进0.1s
匝间绝缘测试
输出脉冲电压		0.1kV - 6.000kV，0.01kV步进，±5%设置值±15V
电感量测试范围		≥10μH
脉冲能量		较大0.36焦耳
波形采样		采样率：12bit，采样速度：200MHz，8级可调，存储深度：12k Byte，样本平均：1-32
施加脉冲数		测试脉冲1-32个，消磁脉冲0-16个
判定方法		面积比较，面积差比较，电晕放电，相位差比较
开短路测试（OSC）
输出电压		开环测试，输出电压＜200V
显示范围		0.01nF - 40.0nF
设置范围		标准电容：GET获取或程序设置0.01nF-40.0nF
		开路电容：10.0%-100.0%，步进0.1%
		短路电容：100.0%-500.0%，步进0.1%
直流低电阻测试/△与Y型电阻测试
测试信号		100 mΩ1A，1Ω 0.5A，其他≤3V
测试范围		0.01mΩ-1.2MΩ
电阻	量程	0.01mΩ- 120.00mΩ	0.1mΩ - 1200.0mΩ	0.001Ω - 12.000Ω	0.01Ω - 120.00kΩ	0.1kΩ - 1200.0kΩ
	精度	±(0.5% 读数+0.04% 满量程)	±(0.3% 读数+0.03% 满量程)	±(0.2% 读数+0.03% 满量程)	±(0.1% 读数+0.03% 满量程)	±(0.2% 读数+0.03% 满量程)
电感测试		标配		选配
测试参数		Ls，Lp，Rs，Rp，Q
测量准确度		0.5%
测试频率		100Hz，120Hz，1kHz， 10kHz， 100kHz
测试信号电平		1.0Vrms，10%精度
温度传感器
测量单位		℃，℉可选
测量范围精度		-10.0℃-99.9℃，±(0.5%读数+0.5℃)（不包括温度传感器误差）
温度转换功能		测量设置中“ON/OFF”可选
温度传感器		PT500（选件）

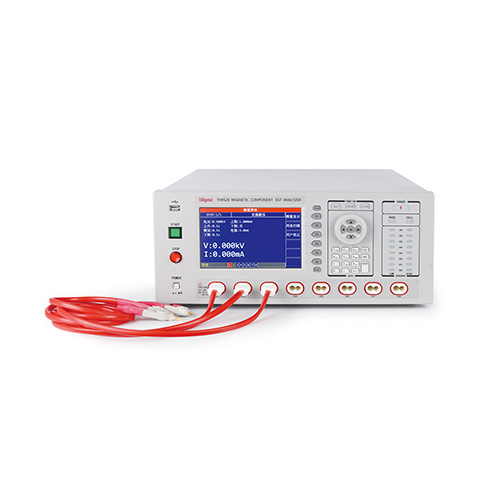

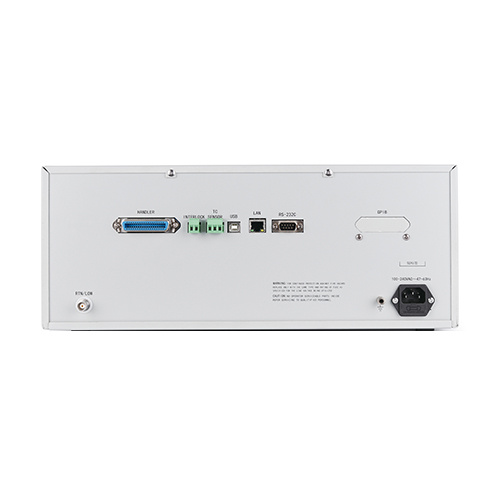

TH9520线圈元件测试仪的前面板上有8个测试信号输出端口，用户可以根据需求将测试线与适合的端口连接进行检测，具体连接方式在仪器的使用说明书中。仪器配有标准通信接口RS232、USB-HOST、USB-DEVICE、HANDLER和LAN，用户可以通过通信接口把仪器与PC端连接，对测量的数据进行传输和存储，也可以选配GPIB接口。
