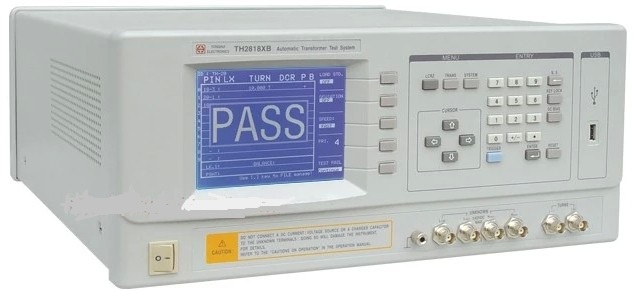

同惠TH2818XB综合变压器测试仪
性能特点 ■电子变压器低压参数快速扫描测试 ■TH2818XB功能：20个独立变压器引脚编程扫描 ■320240点阵大型图形LCD显示 ■ 拥有中英文可选操作界面 ■20Hz300kHz测试频率, 10mHz分辨率 ■30 , 100 这两种不同信号源输出阻抗 ■0.05%的基本测量准确度 ■标准RS232C接口, 可选GPIB接口 ■可选10V（100mA） ■可选USB接口和USB盘用于数据外存 变压器扫描测试夹具 ■标准变压器扫描（SCANNER）测试控制接口 ■高速长寿命变压器扫描测试 ■至变压器引脚的完全四端测试方式......
产品描述
性能特点
■ 电子变压器低压参数快速扫描测试
■ TH2818XB功能：20个独立变压器引脚编程扫描
■ 320×240点阵大型图形LCD显示
■ 拥有中英文可选操作界面
■ 20Hz—300kHz测试频率, 10mHz分辨率
■ 30 Ω, 100 Ω这两种不同信号源输出阻抗
■ 0.05%的基本测量准确度
■ 标准RS232C接口, 可选GPIB接口
■ 可选±10V（±100mA）
■ 可选USB接口和USB盘用于数据外存
变压器扫描测试夹具
■ 标准变压器扫描（SCANNER）测试控制接口
■ 高速长寿命变压器扫描测试
■ 至变压器引脚的完全四端测试方式
■ 可选的手动、气动变压器固定方式
■ 可选的变压器引脚夹具
■ 很多可编程20个引脚变压器
简要介绍
■ TH2818XB变压器综合测试仪是专用于各种电子变压器品质检验的多功能、自动化的变压器综合测试仪。该系统可提供20Hz-300kHz的测试频率，变压器扫瞄测试涵盖了变压器的各种低压参数，包括电感L、漏感量Lk、圈数比Turn-ratio、直流电阻DCR、阻抗Z、线圈间分布电容C等主参数，品质因素Q、等效串联电阻ESR、相位Ps等副参数，以及引脚短路检查等。
技术参数
| TH2818XB | 变压器扫描测试 | |
| 变压器测试参数 | 匝比,圈数,相位,电感,电容,漏感,品质因数, 交流电阻, 直流电阻, 平衡,引脚短路 | |
| 测试频率 | 20Hz－300kHz,分辨率:10mHz, 精度：0.01% | |
| 测试电平 | 正常：5 mV－2V , 圈数测试：5 mV－4V 恒电平：10mV－1V, 分辨率：1mV , 精度：5% | |
| 输出阻抗 | 30 Ω , 100 Ω可选择 | |
| 基本准确度 | LCRZ，DCR：0.05% 匝比：0.5% | |
| 圈数比显示范围 | 1∶0.01 - 100∶1 | |
| DCR显示范围 | 1mΩ-99.9999MΩ | |
| |Z|, R, X | 0.00001 Ω — 99.9999 MΩ | |
| |Y|, G, B | 0.00001μS — 99.9999 S | |
| C | 0.00001 pF — 9.99999 F | |
| L | 0.00001 μH — 99.9999 kH | |
| 显示范围 | D | 0.00001 — 9.99999 |
| Q | 0.00001 — 99999.9 | |
| θ (DEG) | -179.999° — 179.999° | |
| θ (RAD) | -3.14159 — 3.14159 | |
| Turn-Ratio | 1∶100—100∶1 | |
| Δ% | -999.999% — 999.999% | |
| 测量时间（≥1kHz） | 快速:32ms, 中速:90ms, 慢速:650ms | |
| 等效电路 | 串联，并联 | |
| 量程方式 | 自动，保持 | |
| 触发方式 | 内部，手动，外部 | |
| 平均次数 | 1-255 | |
| 校准功能 | 开路，短路，负载校准 | |
| 内部直流偏置源 | 0V，1.5V，2V，准确度：1% | |
| 比较器功能 | 20组LCRZ仪器设定文件记忆 | |
| 存储器 | 40 组扫描设定文件记忆 | |
