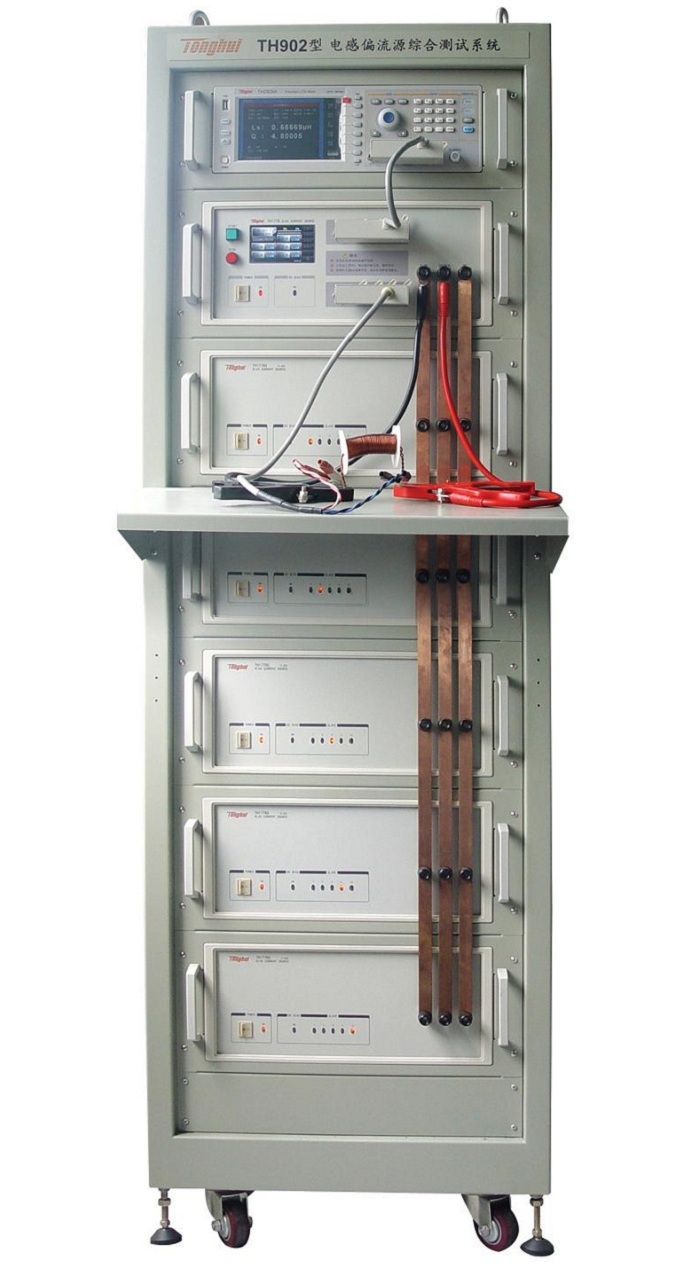

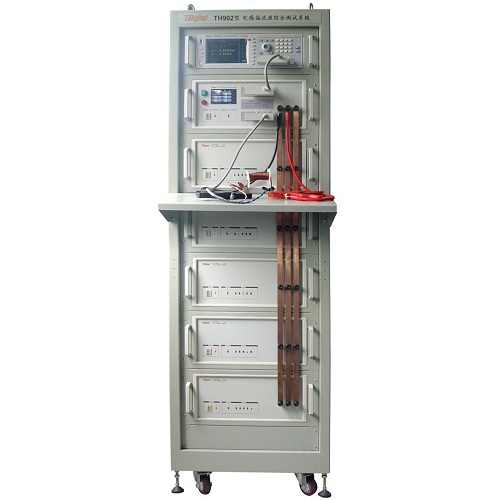

同惠TH902电感偏流源综合测试仪
TH902 体积（mm）：600(W)1900(H)800(D)（在柜体积） 性能特点 ■ Windows操作环境一体化程控操作，方便快捷的操作界面 ■ 系统稳定度高，频率响应高: 0A-20A 频率响应: 1kHz-1MHz 20A-120A频率响应: 10kHz-1MHz ■ 优良的可裁剪性及可扩展性: LCR可选择频率20Hz-300kHz/500kHz/1MHz 电流可选择0-20A较大可扩充到120A恒流输出 ■ 精细的电流步进：5A时25mA；在120A时100mA ■ 新一代交直流叠加测试原理，适应高精度、高频化测试需求 ■ 单一电流、步进扫描，图形化扫描三种电流输出方......
产品描述
TH902
体积（mm）：600(W)×1900(H)×800(D)（在柜体积）
性能特点
■ Windows操作环境一体化程控操作，方便快捷的操作界面
■ 系统稳定度高，频率响应高:
0A-20A 频率响应: 1kHz-1MHz
20A-120A频率响应: 10kHz-1MHz
■ 优良的可裁剪性及可扩展性: LCR可选择频率20Hz-300kHz/500kHz/1MHz 电流可选择0-20A较大可扩充到120A恒流输出
■ 精细的电流步进：<5A时25mA；在<120A时100mA
■ 新一代交直流叠加测试原理，适应高精度、高频化测试需求
■ 单一电流、步进扫描，图形化扫描三种电流输出方式
■ 全新实时操作所有参数及设置，没有等待的烦恼
■ 新一代文件管理系统，提供数据库、Excel、Txt三种格式文件存储
■ 方便快捷的参数设置文件保存功能,直接在软件界面存储和调 用对应设置文件
■ 支持中英双语界面切换
应用
1. 电感器/电抗器直流特性分析
2. 铁芯/铁氧体材料饱和特性分析
3. 其他材料的直流特性分析
简要介绍
TH903电感偏流源综合测试系统，是同惠电子凭借其在偏置 电流源领域深厚的技术积淀和广泛的市场调研，基于TH2829/ TH2827系列LCR测试仪以及TH1778系列直流偏置电流源,整合工控 机以及对应的测试软件所组成的一套综合测试系统。主要用于分 析电感器的功率特性，作电感器质量检测或产品特性的分析，为 电感器/铁芯等偏置电流特性检测的较好测量仪器组合
TH2829系列自动元件分析仪/TH2827系列精密LCR数字电桥, 可提供20Hz-300kHz/500kHz/1MHz的测试频率，高达0.05%的测 试准确度，很快达9mS的测试速度，201点的列表扫描功能，其中 TH2829系列还提供了双主副参数显示功能以及多种参数的图形分 析能力。
TH1778系列直流偏置电流源采用新一代交直流叠加测试原理， 适应高精度、高频化的测试要求。采用主机+从机的模式，可提供 单台0-20A，高达达120A的输出电流，2MHz的频率响应，全触摸 操作，5种脚控模式。
技术参数
技术参数
| 显示器 | TH2829 | 800×RGB×480 7寸TFT LCD显示器 | TH2827 | 480×RGB×2724.3寸TFT LCD显示器 | ||||
|
测试信号频 率 |
TH2829A | TH2827A | 20Hz—300kHz | |||||
| TH2829B | TH2827B | 20Hz—500kHz | ||||||
| TH2829C | TH2827C | 20Hz—1MHz | ||||||
| 很小分辨率 | 1mHz，5位频率输入 | TH2827 | 10mHz，4位频率输入 | |||||
| 准确度 | 0.01% | |||||||
|
AC电平 |
测试信号电压范围 | 5mV—10Vrms | TH2827 | 5mV—2Vrms | ||||
|
电压很小分辨率 |
100μV，3位输入 |
准确度 |
ALC ON | 10% x设定电压 + 2mV | ||||
| ALC OFF | 6% x设定电压 + 2mV | |||||||
| 测试信号电流范围 | 50μA—100mA | TH2827 | 100μA—20mA | |||||
|
电流很小分辨率 |
1μA，3位输入 |
准确度 |
ALC ON | 10% x设定电流 + 20μA | ||||
| ALC OFF | 6% x设定电压 + 20μA | |||||||
|
DC偏置电压 源 |
电压/电流范围 | 0V— ±10V / 0mA—±100mA | TH2827 | 0V— ±5V / 0mA—±50mA | ||||
| 分辨率 |
0 . 5 m V / 5μA |
电压准确度 | 1% x设定电压 + 5mV | ISO ON | 用于电感、变压器加偏置 测试 | |||
|
AC源内阻 |
ISO ON | 100Ω |
DCR源内阻 |
30Ω、50Ω、100Ω可选 |
||||
| ISO OFF | 30Ω、50Ω、100Ω可选 | |||||||
| LCR测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | |||||||
| 测试页面参数显示 | 两组主、副参数，第二组参数可ON/ OFF；多种参数连续扫描图形分析 | TH2827 | 一组主、副参数，201点列表扫描 | |||||
|
变压器测试参数 |
------- |
TH2827 |
DCR1（初级，2端），DCR2（次级，2 端），M（互感），N，1/N，Phase（相 位 ） ，L k （ 漏 感 ） ， C（ 初 、 次 级 电 容），平衡测试 | |||||
| 基本测量准 确度 | LCR测试参数 | 0.05% | ||||||
| 测量时间(≥10 kHz) | 快速: 9 ms /次中速: 67 ms/次慢速: 187 ms/次，另加显示字符刷新时间 | |||||||
|
L CR 参 数显 示范围 |
|Z|,R, X，DCR | 0.00001Ω — 99.9999MΩ | ||||||
| |Y|,G,B | 0.00001μs — 99.9999s | |||||||
| C | 0.00001pF — 9.99999F | |||||||
| L | 0.00001μH — 99.9999kH | |||||||
| D | 0.00001 — 9.99999 | |||||||
| Q | 0.00001 — 99999.9 | |||||||
| θ(DEG) | -179.999º — 179.999º | |||||||
| θ(RAD) | -3.14159 — 3.14159 | |||||||
| Δ% | -999.999% — 999.999% | |||||||
| 校准功能 | 开路, 短路全频、点频校准，负载校准 | |||||||
| 延时时间设定(模块延时，步进延时) | 0 - 60s, 分辨率1ms | |||||||
| 比较器功能 | 10档分选，BIN1～BIN9、NG、AUX | 档计数功能 | PASS、FAIL前面板LED显示 | |||||
|
列表扫描 |
·很多201个点的列表扫描 ·每页可单独对频率、AC电压/电流、内/外DC偏置电压/电流、独立DC源电压进行列表扫描测试 ·每扫描点可单独分选 |
|||||||
|
图形分析 |
·可对频率、AC电平、DC偏置等进行 图形扫描分析 ·设定扫描起始点、终止点，每次扫描点数 · 显 示 很 大 值 、 很 小 值 ， 读 取 选择 的 任意扫描点值 · 可 选 择 将 扫 描 图 形 存 贮 于 仪 器内 部 或外部USB 存储器 |
TH2827 |
-------- |
|||||
| 存储器 | 内部非易失性 | 40组LCRZ仪器设定文件记忆 | 外部USB | GIF图像、CSV数据文件、 LCRZ仪器设定 文件 | ||||
| 型号 | TH1778 | |||||||
|
显示 |
显示器 | 480×272 16:9 24bit 真彩 TFT LCD | ||||||
| 界面 | 全图形化 | |||||||
| 操作 | 电阻型触摸屏+实体按键+脚控开关 | |||||||
|
电流步进 |
1.000A-5.000A | 25mA | ||||||
| 5.0A-120.0A | 100mA | |||||||
| 支持测量频率 | 1kHz-2MHz | |||||||
|
扫描调整时间 |
1.000A-5.000A | 10ms-3600s | ||||||
| 5.0A-120.0A | 20ms-3600s | |||||||
|
扫描调整很小步进 |
1.000A-5.000A | 25mA | ||||||
| 5.0A-120.0A | 100mA | |||||||
|
量程 |
主机(TH1778) | 5.000A/20.0A | ||||||
| 从机(TH1778S) | 20.0A | |||||||
| 较大输出电压 | 35V（此电压为输出1.000A时的电压，不同量程请参照用户手册） | |||||||
| 较大允许直流电阻 |
Vmax Rmax= ─── (Ω)（Rmax的计算请参照用户手册说明） I |
|||||||
| 较大允许电感量 |
Vmax Lmax= ───(mH)（Lmax的计算请参照用户手册说明） di/dt |
|||||||
| 量程方式 | 自动 | |||||||
| 启动及停止控制方式 | START/STOP实体按键、4种脚控、总线 | |||||||
| 连续加载较大电流时间 | 2-3h，不间断输出 | |||||||
| 功能 | 仪器故障自检；99组自定义文件管理；双进度条指示；中英双语； 从机软开关；实时操作；SCPI指令集；简易双显计算器等 | |||||||
| 接口 | RS232、SlaverLink | |||||||
|
工作环境 |
温度 | 0℃-55℃ | ||||||
| 湿度 | ＜90%RH | |||||||
|
适配器电源要求 |
电压 | AC 220V/110V（1±10%） | ||||||
| 频率 | 50Hz/60Hz（1±5%） | |||||||
| 体积（W×H×D）（mm） | 单台 430×185×473（非机在柜体积） | |||||||
| 重量 | 单台 18kg（非机在柜重量） | |||||||
