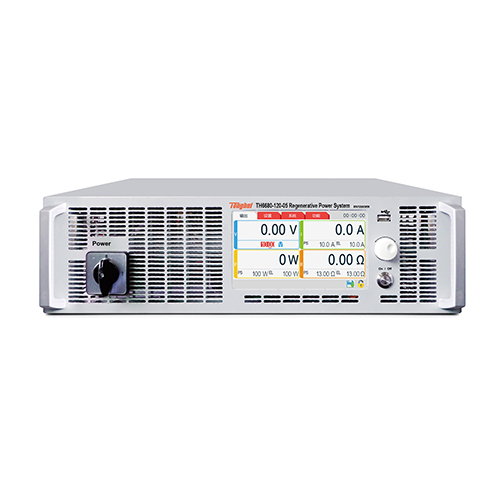

TH6680-120-05回馈式可编程直流电源
TH6680-120-05可编程双向回馈式直流电源 上市了。同惠电子很新发布了TH6680系列可编程双向回馈式可编程直流电源，该系列产品在3U机箱内融合了电源和负载两种设备，作为一台独立而功能强大的双向电源使用的同时，也可以作为独立的回馈式负载进行使用，并且将吸收的功率高效洁净地返回至电网，具有标准的双象限功能。高达92.5%的能量回馈效率，可以给用户带来直接而可观的经济效益。该系列产品的大规模推广应用，是国家大力倡导绿色能源的必然趋......
产品描述
TH6680-120-05可编程双向回馈式直流电源上市了。同惠电子很新发布了TH6680系列可编程双向回馈式可编程直流电源，该系列产品在3U机箱内融合了电源和负载两种设备，作为一台独立而功能强大的双向电源使用的同时，也可以作为独立的回馈式负载进行使用，并且将吸收的功率高效洁净地返回至电网，具有标准的双象限功能。高达92.5%的能量回馈效率，可以给用户带来直接而可观的经济效益。该系列产品的大规模推广应用，是国家大力倡导绿色能源的必然趋势，也必将创造极大的社会效益。利用主从模式支持并机并主动均流，功率较大可扩展至480kW。产品内置函数发生器，可以自由地产生任意的波形，并能够通过USB通信接口导入LIST而生成波形，具有高效的设置功能、丰富的测量功能和极高的可靠性。
TH6680-120-05回馈式可编程直流电源使用说明书
宽范围交流输入电压：360VAC-528VAC
两路电源和可再生负载集成.
高达92.5%的能量回馈效率
输出电压0-80VDC
电流输出：120A
功率输出：5kW
恒功率输出范围广，可扩展至480kW
CV、CC、CR、CP处于功率模式，CV、CC、CR、CP处于负载模式
内置各种函数发生器
7英寸24位彩色TFT-LCD电容式触摸屏
高功率密度：3U高，19英寸机箱，单机较大功率15kW
功率因数高达0.99
旋钮可粗调和微调电压和电流值
定时输出时间可设置(0.01-9999.99S)
屏蒂信息存储在U盘中
中英文可操作界面
灵活方便的文件操作系统
仪器操作软件可通过USB-HOST自动升级
模拟接口用于实现外部模拟控制
RS232、USB-HOST、USB-Device、LAN、GPIB可方便与PC机进行数据通讯和远程控制仪器
内置硬件OVP、OCP、OPP、OTP保护
支持SCPI和MODBUS协议
TH6680-120-05回馈式可编程直流电源功能特点
TH6680系列可广泛应用于动力电池、储能系统、充电桩、风能/太阳能、新能源汽车、电信、电力、大功率电器设备等诸多领域，是一款功能全面而强大，适用范围极为广泛的绿色环保产品！采用7寸TFT电容触摸屏，具有优异的人机交互体验，显示信息更丰富，设置参数更方便。具有多CPU处理架构，使用户响应更及时。标准3U高、19英寸机架宽度，方便用户组建自己的测试系统！TH6680系列回馈式电源有三种类型可以选择，三种电流输出机型 120A，240A，360A和三种功率输出机型 5kW，10kW，15kW，宽范围定功率输出可扩展至480kW。
宽范围输出
宽范围电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多规格产品的测试需求。电源的电压与电流输出受极限功率的限制，通过减小输出电流可获得更高的电压或者降低输出电压可以获得更大的输出电流，因此要比传统的“矩阵”电源更加灵活。如图所示：

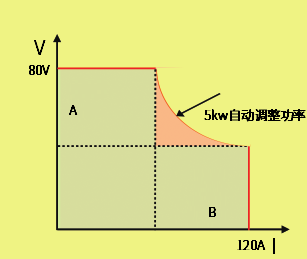

宽范围电源输出特性

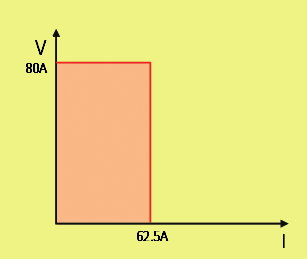

普通电源输出特性
双向电源
TH6680系列双向回馈式可编程直流电源既可以作为源输出（正向电流），又可以作为载吸收（反向电流），且输出和吸收电流时均可快速无缝切换，有效避免电压或电流过冲。无论在电源模式还是负载模式，都具有CC、CV、CR、CP操作。适用于电动汽车用电机、控制器、动力总成系统等领域以及电池、电池封装、电池保护板等储能设备产品测试。

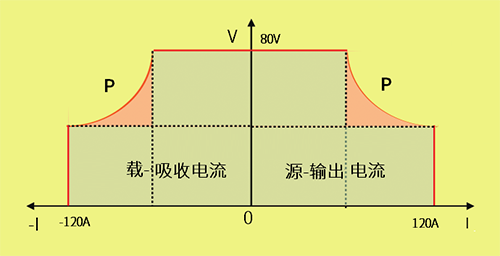

双向特性
回馈式能量吸收
TH6680系列双向回馈式可编程直流电源具有回馈式能量吸收功能（作为负载），高达92.5%的能量回馈效率，可将电能返回至电网直接利用，而非普通负载那样只能以热能消耗，大大降低了用户的用电成本。由于其电能反馈的特点，避免了热能消耗带来的仪器大体积、高热量，以及为散发热量而使用空调或其他制冷系统带来的费用支出；同时也降低了噪音、避免了制冷过程产生的温室气体或有害气体对环境造成危害。回馈式特点带来的另一个好处是，单机可以以小体积实现大功率（3U/19吋机箱尺寸，功率可达15kW），从而大大节省了安放仪器所需的体积。
内置各种函数发生器
TH6680系列内置真实函数发生器，可以应用于输出电压或输出电流上。波形可通过前面板设置，或通过上位机、USB上传。仪器内置了如下标准波形，可随时调用：
除了生成上述标准波形外，还可以用任意信号发生器形成更复杂的函数信号，这些函数信号可分成99组序列，用于研发和产品的测试。生成的函数信号和序列可以存储在U盘以方便调用。
TH6680-120-05回馈式可编程直流电源
| TH6680-120-05 | ||
|
额定输出 （电源模式） |
功率 | 0-5kW |
| 电压 | 0-80V | |
| 电流 | 0-120A | |
| 内阻 | 0.02-25Ω | |
|
额定输入 （负载模式） |
功率 | 0-5kW |
| 电压 | 0-80V | |
| 电流 | 0-120A | |
| 内阻 | 0.02-25Ω | |
|
负载调节率*1 |
电压 | ≤0.05%FS |
| 电流 | ≤0.15%FS | |
| 功率 | ≤0.75%FS | |
|
电源调节率*2 |
电压 | ≤0.02%FS |
| 电流 | ≤0.05%FS | |
| 功率 | ≤0.05%FS | |
|
设定值解析度 |
电压 | 10mV |
| 电流 | 0.1A | |
| 功率 | 1W | |
| 内阻 | 0.001Ω | |
|
回读值解析度 |
电压 | 10mV |
| 电流 | 0.1A | |
| 功率 | 1W | |
| 内阻 | 0.001Ω | |
|
设定值精度12月(25℃±5℃) |
电压 | ≤0.1%FS |
| 电流 | ≤0.2%FS | |
| 功率 | ≤1%FS | |
| 内阻 | ≤阻值上限的1%±1%电流上限 | |
|
回读值精度12月(25℃±5℃) |
电压 | ≤0.2%FS |
| 电流 | ≤0.2%FS | |
| 功率 | ≤1%FS | |
| 内阻 | ≤阻值上限的1%±1%电流上限 | |
|
纹波与噪声 (20Hz-2MHz) |
差模电压 | ≤200mVp-p and 16mVrms |
| 差模电流 | ≤80mArms | |
| 动态恢复时间(50%-100%负载) | ≤1.5ms（恢复到100mv以内的） | |
| 远程感测补偿 | ≤0.5%FS | |
| 电源装换效率 | ≤93% | |
| 能量回馈效率 | ≤93% | |
| 外壳尺寸 | 430×133×703.5 | |
| 整体尺寸 | 483×133×793.5 | |
| 供电电源 | 342VAC-528VAC，44-66Hz | |
| 重量（净重） | 18.5kg | |
