■ TH2829CX测试频率为20Hz-1MHz,可达到0.5mHz的很小分辨率，提供0.05%的测量准确度，为您现在和未来的产品提供充分的测试保障。TH2829CX还为您配备了5mV-10Vrms、分辨率100uV的测试信号源，使您对所有器件的测试得心应手，无需再为测试电压的不足而担忧，使宽阔的测试电压和精细的分辨率达到完美的统一。

高效测试无与伦比的高速测试使测试效率全面提升

■ 当今制造业，高效测试是控制和降低成本的强有力的手段，生产效率的提高将显著而持续地为企业创造价值。TH2829CX将先进的测试技术、控制技术、显示技术、处理器技术等融于一体，可达到无与伦比的75次/秒的测试速度，整机扫描速度比TH2819X提高了近40%。更高效率的提升空间可使您效益倍增，TH2829CX提供了前面板PASS/FAIL LED指示，当仅需了解合格与否的信息而关闭LCD时，测试速度甚至可提高近50%。TH2829CX变压器综合测试仪， 速度、精度、效率，─ 创领电子变压器测试新时代全新定义的变压器综合测试仪。

■TH2829CX精密LCR数字电桥简介：频率20Hz-1MHz/0.5mHz，电压5mV-10Vrms/100uV, 75次/秒测试速度，有频率、ACV、DCV、DCI、二极管正反向等等多种分析功能。带0-±10V可编程独立电压源，可用于测试二极管、三极管、JFET、MOS等有源器件的阻抗参数测试，支持两台TH1776 40A DC Bias偏流源进行电感叠加偏置电流测试。

■满足高效、精确测试要求，功能配备齐全是众多开关变压器、网络变压器制造厂家对测试仪器的强烈渴望与需求。同惠凭籍其多年来领先的阻抗测试技术与深受国内外广大客户信赖的TH2818X/TH2819X变压器综合测试仪积累的丰富经验，经过详细、周密的市场分析与调查，为广大客户隆重推出完整体现速度、精度与效率相结合的全新定义的TH2829CX变压器综合测试仪。在当今效率决定发展的年代，TH2829CX必将给您带来新台阶的全新体验，充分为您创造价值。

■ 网络变压器普遍带有二极管或LED，以往的测试仪器不具备进行二极管正反向性能的测试能力，这必然给网络变压器制造商的测试带来很大的不便，甚至成为提高效率的瓶颈。针对网络变压器测试的这一困惑，TH2829CX可配置高效的二极管正反向测试功能（选件），正向测试恒定电流源可在0-120mA任意设置，反向测试电流可低至1uA。

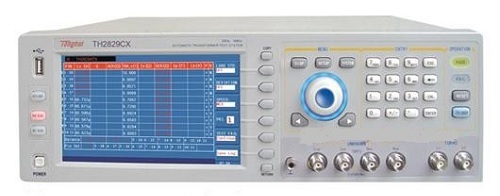

TH2829CX系列变压器综合测试仪

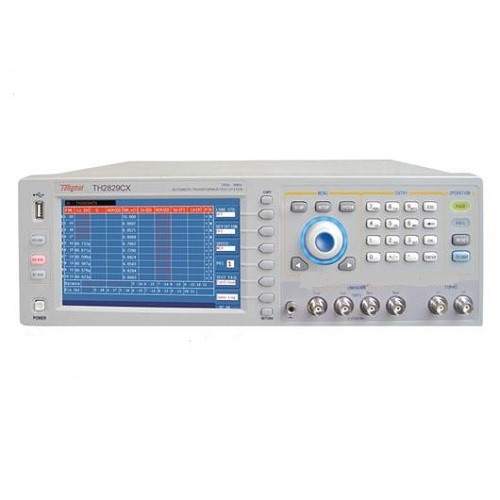

菜单选择、数字输入旋钮、确认键校准执行快捷键

高分辨率800x480 测试判断彩色TFT LCD显示器菜单功能选择LED指示

外部USB存储器接口显示图片保存键数字输入键盘

电压、电流偏置开关返回上LCR测试端变压器次级级菜单测试端

键盘锁定键菜单操作软键测试启动与复原

降低预算

标配的0-100mA/10V直流偏置电源使您的预算大为降低

■ TH2829CX在为您带来超强功能体验的同时，时刻牢记为您节约预算。0-100mA/10V偏置电源是网络变压器测试的必备功能，以往该功能均作为选件而需要客户额外付费，TH2829CX为您标准配置了该项功能，不再需要考虑是否加装。

鱼和熊掌可以兼得：以往变压器测试系统的100mA偏流源与1A偏流源两者只可二者选一。而今，TH2829CX彻底摒弃了这一概念，两者可以同时具备，并且可在前面板独立控制

更多信息

扫描测试结果整屏显示，LCR可四种参数同时显示

■ 电子变压器是一种多脚位多参数的特殊电子器件，其测试需对多种参数进行扫描。以往变压器测试系统由于显示器的限制，测试结果需要多次翻页方能全面观察。TH2829CX采用7英寸800x480彩色TFT LCD显示器，将所有单次扫描测试结果融汇于一页之中，极大方便了操作者对测试结果的观察和判断。
   当选择LCR测试功能时，不仅可以以传统的主、副参数显示，还能以两组主、副参数同时显示的方式，将更多的结果信息呈现出来，无须频繁转换测试参数菜单。

方便的信息保存

扫描测试结果与显示画面直接U盘保存

■ TH2829CX前面板USB HOST接口能让您快速而方便地使用外部USB存储器或在仪器内部FLASH上保存状态文件、变压器扫描测量结果、LCR测试数据和LCD显示图像。 操作者可将上述数据以CSV、XLS、GIF等格式进行保存，方便您打印、汇总、存储与分析。

性能跃升

增强的圈数比和稳定的低DCR测量能力

■ 圈数比测试是电子变压器参数测试的一个极为重要的内容。较大的圈数比范围和较弱的电磁耦合是圈数比准确测试的主要障碍。TH2829CX,TH2829BX,TH2829CX通过高达10Vrms的测试信号、独特的变压器初次级信号取样和信号合成方法、改进的圈数比计算方法等一系列重要的改进提高，完善了变压器圈数比准确与可靠的测试，并加快了圈数比的测试速度。
   TH2829CX改善和提高了低DCR的测量能力，即使DCR较低时也能获得准确而稳定的测量，这保证了低圈数粗线径线圈DCR的可靠测量。

贴近顾客需求

新增条形码读入功能

■ TH2829CX可以通过USB HOST读入被测产品条形码。该功能可对以往的设置文件赋予条码；可根据扫入条码自动寻找对应测试设置文件；可用扫入条码创建对应的文件；手工输入条码也可找到相应文件；发送测试结果可附加条码信息。条码输入可较好地帮助客户提高产品和文件管理能力。

创新的系统组网

通过LAN实现多台仪器组网连通和数据传递

■ TH2829CX标配有10/100 Base-T LAN接口，PC可通过局域网连通所有仪器的LAN接口，借助同惠提供的组网软件实现多台变压器自动测试系统的组网控制，组建网络化变压器综合测试仪。所有仪器设置文件可在PC编辑并发送至每台仪器，也可检查每台仪器的测试过程，通过网络将测试结果数据快速上传PC以进行存储、统计与分析。

快捷的文件系统

提供多种设置文件搜索模式

■ TH2829CX仪器内部可存储很多200组仪器设定文件，这也增加了寻找特定文件的难度。TH2829CX,TH2829BX,TH2829CX提供了多种文件搜索方法。模糊搜索：输入关键词可寻找到与关键词相关的文件；精确搜索：准确的文件名输入查找；条码搜索：输入条形码或扫描条形码查找相应的设定文件。

无忧升级

与TH2818X/TH2819X文件系统、测试治具保持兼容

■ 同惠具有多年自动变压器测试仪器生产销售的历史，TH2818X/TH2819X变压器综合测试仪获得了广大客户的信赖与支持。TH2829CX全面兼容TH2818X/TH2819X所有测试治具、测试治具头、控制接口、测试设定文件，您无需为新老产品的不兼容而担忧。TH2829CX直接使用TH1901A/B,TH1805A/B扫描测试治具。

助力工艺改进

机内软件提供多种统计分析能力

■ 降低成本、改进产品工艺、提高产品合格率是所有变压器制造厂家提高利润和劳动生产率的主要方法。TH2829CX配备了Cpk，Ck，Cp等统计分析功能。客户可对几种选定参数（不超过5种）的测试结果进行分析，以快速获取产品改进的分析数据，用于统计分析的样本很多为9999个。

快速的治具自检

提供扫描治具自检功能，确保扫描治具可靠工作

■ 变压器扫描治具主要由上百个继电器组成的阵列来扫描切换不同的测试脚位和测试信号。由于继电器长期频繁使用，会直接影响继电器触点性能，对扫描测试结果造成影响。TH2829CX提供了扫描治具继电器性能的自检功能，运行该功能可以查找故障继电器，以进行及时修复，保证扫描治具始终处于良好的工作状态。

技术参数

产品型号	TH2829CX		20Pin变压器扫描测试+LCR数字电桥-选件        TH2829CX提供超过10小时的LCR数字电桥功能体验，体验版在工作超过10小时后将自动关闭。客户确需安装LCR数字电桥功能可联系本公司业务人员或经销和销售商另行购买，购买时请提供详细的仪器序列号。
基本测量准确度	LCRZ		0.05%
	DCR,圈数比		0.10%
	校准条件		预热时间：≥ 30分钟； 环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms清“0”：OPEN、SHORT后； 测试电缆长度：0 m
测试信号频率	TH2829CX		范围：20Hz—1MHz			很小分辨率：0.5mHz准确度：0.01%
信号源输出阻抗			10Ω、30Ω、50Ω、100Ω可选， ±2% @1kHz
AC测试信号电平	正常		5mV—10Vrms		很小分辨率：100μV, 准确度：10%x设定电压+2mV
			50μA—100mArms		很小分辨率：1μA
	恒定电平		10mV—5Vrms		很小分辨率：100μV, 准确度：10%x设定电压+2mV
			100μA—50mArms		很小分辨率：1μA
DC偏置电压源	0V-± 10V		很小分辨率：0.5mV, 准确度：1%x设定电压+5mV
	0mA-± 100mA		很小分辨率：0.5μA
DC恒定电流源（选件）（用于二极管正向特性测试）			0-± 120mA	很小分辨率：5μA，准确度：1%x设定电流+0.2mA负载开路电压：≤ 5 V
DC偏置电流源（选件，TH2901）			0-± 1A	很小分辨率：0.25mA，准确度：1%x设定电流+2mA负载开路电压：≤ 9 V
变压器测试参数			圈数比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻, 平衡, 引脚短路，二极管正反向Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short,Diode P/N
LCR数字电桥测试参数			|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk
DCR显示范围			0.00001Ω－999.999 MΩ
圈数比显示范围			1:0.001-1000:1
LCR参数显示范围			|Z|, R, X     0.00001Ω — 99.9999MΩ
			|Y|, G, B     0.00001μs — 99.9999s
			C            0.00001pF — 9.99999F
			L            0.00001μH —  99.9999kH
			D            0.00001 —  9.99999
			Q            0.00001 — 99999.9
			θ(DEG)      -179.999º — 179.999º
			θ(RAD)      -3.14159 — 3.14159
			Δ%          -999.999% — 999.999%
二极管测试			正向测试电压 ：0 — 9.9999 V 、反向测试电流 ：0 — 99.999 mA
测量速度(≥10 kHz)			快速: 75次/秒（13ms）,中速:11次/秒（90 ms）慢速：2.7次/秒（370 ms）
等效电路			串联, 并联
量程方式			自动, 保持
触发方式			内部, 手动, 外部, 总线
平均次数			1－255
校准功能			开路, 短路, 负载
数学运算			直读, ΔABS, Δ%
延时时间设定			0 - 60.000s, 1ms步进
比较器功能			10档分选，BIN1～BIN9、NG、AUX
			档计数功能
			PASS、FAIL前面板或扫描治具LED显示)
存储器			200组LCRZ仪器设定文件200组变压器扫描设定文件10组GIF图像文件
接口		控制接口	HANDLER（选件）， 从仪器后面板输出SCANNER（支持TH1901A/B、TH1805A/B变压器扫描夹具）
		通讯接口	LAN、GPIB（选件）、USB DEVICE、RS232C
		存储器接口	USB HOST（U盘存储或条形码扫描）
通用技术参数
工作环境		温度	0°C − 40°C
		湿度	≤90%RH
电源要求		电压	99V-121V AC , 198V-242V AC
		频率	47Hz-63Hz
功耗			较大80VA
体积(W×H×D)			430mm×185mm×473mm
重量			约13 kg


TH1901A/B、TH1805A/B扫描测试治具技术参数

扫描测试输出脚位数	20 Pin
扫描测试软引脚输出	用于变压器软输出引脚测试, 共4个。分别为Pin1, Pin20; Pin10, Pin11
20PIN扫描输出端分布电容	TH1901A/B 2.0pF-6.0pF
	TH1805A/B 1.0pF-2.5pF
变压器锁紧方式	TH1901A/TH1805A 气动
	TH1901B/TH1805B 手动
面板测试控制	START, RESET按键， PASS/FAIL LED指示
Handler接口（从扫描夹具输出）输入/输出信号	电源：+5V，GND输入：START, RESET 通、断信号输出：PASS, FAIL TTL电平
电磁阀工作电源输出	+24V
外接启动输入	脚踏启动开关
TH26016扫描控制接口	30Pin 扫描控制连接电缆
工作温度, 湿度	0°C－40°C, ≤90%RH
体积(W×H×D)	TH1901A/B 270mm×186mm×62mm 、TH1805A/B 270mm×230mm×62mm
重量	TH1901A/B 3.1kg 、TH1805A/B 3.6kg
