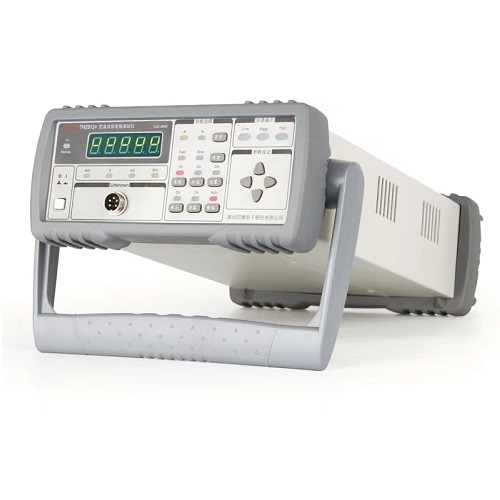

TH2512+/TH2512A+/TH2512B+智能直流低电阻测试仪
TH2512+/TH2512A+/TH2512B+智能直流低电阻测试仪 是I类安全仪器，专门用于测试各类电阻。本仪器是一款高精度、高稳定性、宽测试范围的智能直流低电阻测试仪。 在参比工作条件下，电源端子与外壳之间的绝缘电阻不小于50MW； 在湿热运输条件下，电源端子与外壳之间的绝缘电阻不小于2MW；绝缘强度的指标为在参比工作条件下，电源端子与外壳之间能承受额定电压为1.5kV，频率为 50Hz 的交流电压 1 分钟，无击穿及飞弧现象。泄漏电流不大于3.5mA。安全测试系数......
产品描述
TH2512+/TH2512A+/TH2512B+智能直流低电阻测试仪是I类安全仪器，专门用于测试各类电阻。本仪器是一款高精度、高稳定性、宽测试范围的智能直流低电阻测试仪。 在参比工作条件下，电源端子与外壳之间的绝缘电阻不小于50MW； 在湿热运输条件下，电源端子与外壳之间的绝缘电阻不小于2MW；绝缘强度的指标为在参比工作条件下，电源端子与外壳之间能承受额定电压为1.5kV，频率为 50Hz 的交流电压 1 分钟，无击穿及飞弧现象。泄漏电流不大于3.5mA。安全测试系数高。电磁兼容方面要求也严格，达到了电源瞬态敏感度按GB6833.4的要求。传导敏感度按GB6833.6的要求。辐射干扰按GB6833.10的要求。
TH2512+/TH2512A+/TH2512B+智能直流低电阻测试仪功能强大、性能优越,采用数码管显示，显示明了，速度快捷，能很好的适应生产现场快速检验的需要以及实验室高精确度高稳定度的测量需要，同时仪器所提供的 HANDLER 接口、RS-485 接口及 RS-232C接口为仪器使用于自动分选系统和计算机远程操作提供了条件。TH2512+/TH2512A+/TH2512B+智能直流低电阻测试仪有如下特点：电阻测试范围宽：TH2512+：1uΩ～2MΩ；
TH2512A+：10uΩ～200kΩ TH2512B+：1uΩ～20kΩ
测试速度可变：快速：20 次/秒
慢速：6次/秒高精度：基本精度：±0.05%+2 字两种显示方式：电阻值或百分比
分选功能：LOW,PASS,HIGH,Handler 及讯响输出前面板按键清零功能
RS-232C功能：接口命令使用国际惯用的可程控仪器标准命令（SCPI）格式编写RS-485 功能：使用MODEBUS协议
HANDLE 接口: 该接口可使仪器与元件的机械处理设备相同步并检测分选元件，将分档结果输出至机械处理设备；
TH2512+/TH2512A+/TH2512B+智能直流低电阻测试仪一般使用说明书/操作说明如下：
插上电源线，开机后面板全亮，显示本机型号，本机会停留在如下状态：
Range:Auto(自动量程)
Cont:On(内部触发)
Disp:R(显示测试电阻值)
Speed:Slow(慢速)
Sort:Off(分选关闭)
Set:Off(设置关闭)
面板显示 uuuuu 说明测试值太大，需量程上档
TH2512+/TH2512A+/TH2512B+智能直流低电阻测试仪分选使用说明。用户可使用本仪器的分选功能进行产品的质量控制（QC），按下Sort键，分选On灯点亮，进入分选状态。此时可按下Disp键选择显示R或%，其中%为 （显示电阻值-标称值）/标称值×100%。当结果小于下限时，Low灯亮，当大于上限时，High灯亮，在范围内则 Pass灯亮，Pass时蜂鸣器会响，可以关闭后面板开关切断讯响。
当Sort为On时，此时量程不能被改变，且显示为%，如果要看实际测试值，按下Disp键，切换至 R 模式即可。比较结果可由前面板 Low，Pass，High 灯显示，也可由蜂鸣器及 Handler 输出。如欲退出分选状态，再次按下Sort键，On 灯熄灭即可。Handler 只有在 SortOn时才有效。
分选设置说明：先根据待测电阻值大小选好量程，也可直接测试待测电阻，让仪器自动选择量程，再锁定量程。按下Set键，此时仪器会显示-Std-约 0.5 秒，然后显示待设置的标称值，可用上下左右键操作调整，直到显示的标称值符合需要。再按下Set键，此时仪器会显示-Lo-约 0.5 秒，然后显示待设置的下限百分比值，用上下左右键操作调整直至所需，再次按下Set 键，此时仪器会显示-Hi-约 0.5秒，然后显示待设置的上限百分比值，用上下左右键操作调整直至所需，至此分选参数设置完成，按下Set键至On灯熄灭。
此时按下Sort键，On灯点亮即进入分选状态。
TH2512+/TH2512A+/TH2512B+智能直流低电阻测试仪接口与通讯。TH2512+/TH2512A+/TH2512B+智能直流低电阻测试仪可使用 RS-232C或 RS-485进行数据通讯和无仪器面板的远程控制，但二者不可同时使用；它们使用不同的硬件配置和通讯协议。RS232使用SCPI协议，RS485使用MODEBUS协议。
RS-232C选择。硬件：RS-232C接口板上JP41,JP42 跳线至 23 脚（出厂默认）。软件设置：按下设置键四次，用上下键选择 RS-232C，再次按下设置键退出。RS-232C接口说明仪器采用9600波特率（不可变），无奇偶校验，1位起始位（0），8位数据位和1位停止位（1）的10位异步通信方式。银飞有售。
1 年的 TH2512+ 基本测量准确度(23±5℃，≤80%RH )
1 年的 TH2512A+ 基本测量准确度(23±5℃，≤80%RH )
1 年的 TH2512B+ 基本测量准确度(23±5℃，≤80%RH )
测量速度
快速（FAST）:大约20次/秒
慢速（SLOW）:大约6次/秒
1 年的 TH2512+ 基本测量准确度(23±5℃，≤80%RH )
| 量程 | 20mΩ |
200m Ω |
2Ω | 20Ω | 200Ω | 2kΩ | 20kΩ | 200kΩ | 2MΩ |
| 电流 | 1A | 1A |
100m A |
10mA | 1mA | 100µA | 100µA | 10µA | 1µA |
| 开路电压 | 0.7V | 2.7V | |||||||
| 分辨率 | 1µΩ | 10µΩ | 100µΩ | 1mΩ | 10mΩ | 100mΩ | 1Ω | 10Ω | 100Ω |
| Ø 准确度 |
0.1%+ 3 |
0.05%+2 |
0.1%+ 2 |
||||||
| 温度系数 | 100ppm | ||||||||
1 年的 TH2512A+ 基本测量准确度(23±5℃，≤80%RH )
| 量程 | 200mΩ | 2Ω | 20Ω | 200Ω | 2kΩ | 20kΩ | 200kΩ |
| 电流 | 1A | 100mA | 10mA | 1mA | 100µA | 100µA | 10µA |
| 开路电压 | 0.7V | 2.7V | |||||
| 分辨率 | 10µΩ | 100µΩ | 1mΩ | 10mΩ | 100mΩ | 1Ω | 10Ω |
| Ø 准确度 | 0.05%+2 | ||||||
| 温度系数 | 100ppm | ||||||
1 年的 TH2512B+ 基本测量准确度(23±5℃，≤80%RH )
| 量程 | 20mΩ | 200mΩ | 2Ω | 20Ω | 200Ω | 2kΩ | 20kΩ |
| 电流 | 1A | 1A |
100m A |
10mA | 1mA | 100µA | 100µA |
| 开路电压 | 0.7V | 2.7V | |||||
| 分辨率 | 1µΩ | 10µΩ | 100µΩ | 1mΩ | 10mΩ | 100mΩ | 1Ω |
| Ø 准确度 |
0.1%+ 3 |
0.1%+2 | |||||
| 温度系数 | 100ppm | ||||||
