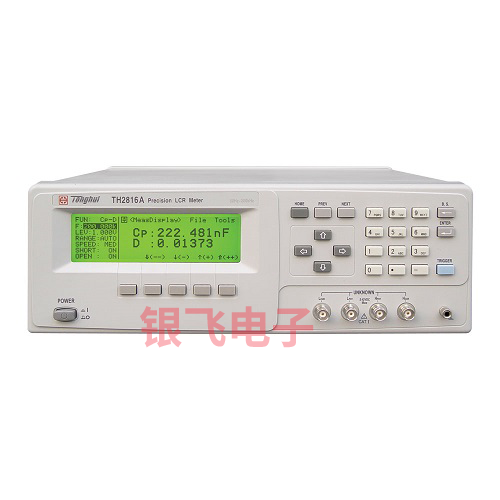

同惠TH2816A LCR数字电桥测试仪
同惠TH2816A LCR数字电桥测试仪 性能特点 ■拥有24064点阵图形LCD显示 ■人性化操作界面，操作简单 ■10mVrms2.0Vrms可编程测试电平 ■世界级水平的测量稳定性、准确性 ■拥有六位读数分辨率 ■很快速度能达30次/秒 ■具备精确的负载校准功能 ■30/100可选信号源输出阻抗 ■TH1773/TH1775偏流源直接控制能力 ■4点频率/电平/偏流列表扫描功能 ■直读, 绝对偏差及相对偏差显示 ■12组内部仪器设定储存 ■内建比较器，10档分选及档计数 ■测试电平监视功能 ■键盘......
产品描述
■拥有240×64点阵图形LCD显示
■人性化操作界面，操作简单
■10mVrms—2.0Vrms可编程测试电平
■世界级水平的测量稳定性、准确性
■拥有六位读数分辨率
■很快速度能达30次/秒
■具备精确的负载校准功能
■30Ω/100Ω可选信号源输出阻抗
■TH1773/TH1775偏流源直接控制能力
■4点频率/电平/偏流列表扫描功能
■直读, 绝对偏差及相对偏差显示
■12组内部仪器设定储存
■内建比较器，10档分选及档计数
■测试电平监视功能
■键盘锁定功能
■Handler 接口
■RS-232C，GPIB 接口(选件)
简要介绍
■ TH2816A型精密LCR数字电桥集成了本公司多年元件测试的成熟经验，运用了本领域的很新测试技术。该产品强大的测试功能和优越的测量性能使其挤身于国际同类先进水平，结合以低廉的价格将给予广大客户超值的享受。该产品可提供稳定的6位测试分辨率，50Hz-100kHz/200kHz的频率范围、0.01V-2.0V可编程信号电平、高达30次/秒的测量速度、9级精细量程、恒定的30Ω或100Ω源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精确度测量要求。该产品提供的HANDLER、GPIB及RS232C接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程纪录创造了良好的条件。
技术参数
| 测试参数 | |Z|,C,L,X,B,R,G,D,Q,θ | ||
| 显示器 | 240x64点阵LCD显示器，6位读数分辨率 | ||
| 测试频率 | 50Hz-200kHz,1.2万多个频点 | ||
| 测试电平范围 | 10mVrms-2. 0Vrms,10mV步进 | ||
| 基本准确度 | 0.05% | ||
| |Z|,R,X | 0.00001Ω-99.9999MΩ | ||
| G,B | 0.00001μS-999.999S | ||
| C | 0.00001pF-999.999mF | ||
| L | 0.00001μH-9.99999kH | ||
| 显示范围 | D | 0.00001-9.99999 | |
| Q | 0.00001-99999.9 | ||
| θ(DEG) | -179.999°-179.999° | ||
| θ(RAD) | -3.14159-3.14159 | ||
| △% | -999.999%-999.999% | ||
| 测量速度 | 快速：30次/秒, 中速：10次/秒, 慢速：1.5次/秒 | ||
| 等效电路 | 串联，并联 | ||
| 量程方式 | 自动，保持 | ||
| 触发方式 | 内部，手动，外部，总线 | ||
| 平均次数 | 1-255 | ||
| 清零功能 | 开路，短路，负载校正 | ||
| 测量端 | 5端 | ||
| 显示方式 | 直读, ΔABS, Δ%, V/I(电压/电流监示) , 档号及档计数 | ||
| 列表扫描 | 4点频率, 电平, 直流偏置列表扫描测试 | ||
| 比较器功能 | TH2816A | 十档（九档合格，一档不格）另有一个附属档 | |
| 存储器 | 12组内部仪器设定供存储/调用 | ||
| 接口 | TH2816A | RS-232C,HANDLER，GPIB(选件)问 | |
