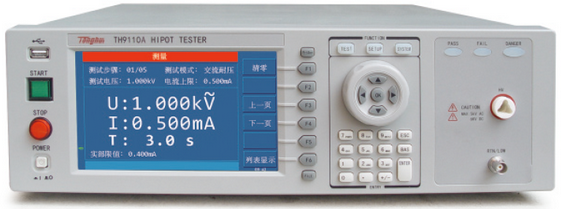

TH9110A交直流耐压绝缘测试仪
产品描述
大功率：AC 5kV/100mA/500VA输出
高安全性：高压浮动输出设计，符合欧盟标准EN50191安全要求（仅TH9110），触电保护功能
高分辨率：7寸800×480点，TFT-LCD显示，全新操作界面，中英文菜单
交流耐压实部电流（漏电流）测试功能
电弧ARC侦测功能
接触检查功能（OSC）
崩溃电压测试功能
一键截屏功能
一键记录功能
后面板输出功能，方便生产线自动化测试
存储：100个文件，每个文件*多50步
|
型 号 |
TH9110 |
TH9110A |
||
|
耐压测试 |
||||
|
输出电压 |
AC |
0.05 - 5kV |
||
|
DC |
0.05 - 6kV |
|||
|
负载变动率 |
1% 设定值 + 0.2% 满刻度 |
|||
|
电压精度 |
1% 设定值 + 0.1% 满刻度 |
|||
|
电压分辨率 |
2V |
|||
|
电流测试范围 |
AC |
0.001mA - 120mA(电压≤4kV), 0.001mA - 100mA(电压>4kV) |
||
|
DC |
0.0001mA - 25mA |
|||
|
电流精度 |
1% 设定值 + 0.5% 满刻度 |
|||
|
电流分辨率 |
AC |
1μA |
||
|
DC |
0.1 μA |
|||
|
输出频率 |
50Hz / 60Hz |
|||
|
输出波形 |
正弦波 |
|||
|
输出功率 |
500VA |
|||
|
快速放电功能 |
测试结束后自动放电（DCW） |
|||
|
绝缘电阻测试 |
||||
|
输出电压 |
直流 : 0.05 - 5kV |
|||
|
电压分辨率 |
2V |
|||
|
电压精度 |
1% of 设定值 + 0.1% 满刻度 |
|||
|
电阻测试范围 |
1MΩ-50.0GΩ |
|||
|
电阻分辨率 |
0.1MΩ |
|||
|
电阻测试精度 |
电压>1000V |
1MΩ - 1GΩ : ± (3% + 0.1% FS) 1GΩ - 10GΩ : ± (7% + 2% FS) 10GΩ - 50GΩ : ± (10% + 1% FS) |
||
|
电压≥500V,≤1kV |
0.1MΩ - 1GΩ : ± (3% + 0.1% FS) 1GΩ - 10GΩ : ± (7% + 2% FS) 10GΩ - 50GΩ : ± (10% + 1% FS) |
|||
|
电压<500V |
0.1MΩ - 1GΩ : ± (5% + (0.2*500/Vs)% FS) |
|||
|
放电功能 |
测试结束后自动放电 |
|||
|
电弧侦测 |
||||
|
程序设定 |
AC |
1mA - 20mA |
||
|
DC |
1mA - 10mA |
|||
|
接触检查功能 |
||||
|
OSC开短路 |
600Hz, 0.1s |
|||
|
安全防护功能 |
||||
|
高压浮动输出 |
漏电流<3 mA |
------ |
||
|
触电保护 |
0.5mA ±0.25mA |
|||
|
启动保护 |
有 |
|||
|
面板操作保护 |
密码 |
|||
|
报警指示 |
合格: 短音,绿灯; 不佳品 : 长音,红灯 |
|||
|
存储器 |
||||
|
内部存储 |
100组,每组50个步骤 |
|||
|
时间设定 |
||||
|
电压上升时间 |
0.1s - 999.9s |
|||
|
测试时间设定 |
0.3 - 999s |
|||
|
电压下降时间 |
0.1s - 999.9s |
|||
|
等待时间(IR) |
0.2s - 999.9s |
|||
|
时间精度 |
±(1%+0.1s) |
|||
|
接口 |
||||
|
标配 |
RS232，LAN，USB DEVICE，USB HOST , HANDLER |
|||
|
选配 |
GPIB |
|||
|
|
||||
|
电源 |
|
|||
|
尺寸 |
430mm（W）x 132mm（H）x 500mm（D） |
|||
|
重量 |
21Kg |
|||
|
环境 |
|
|||
