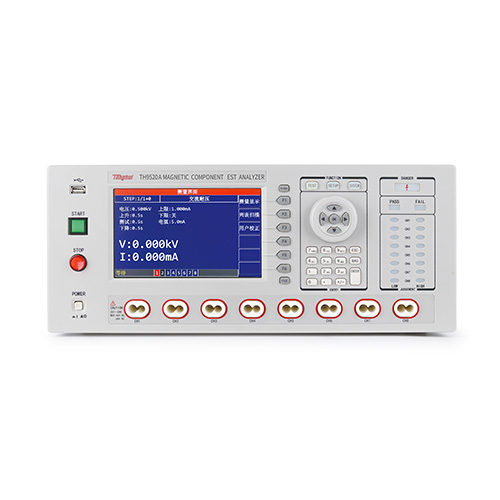

TH9520A的500VA/200va数字高功率耐压试验与模拟安全测试原理相比，数字耐压测试输出更高，电压不受市电的影响，电压质量大大提高，可同时统计文字显示实时测试电压，实现更精确的测量和显示结果。输出电压采用自适应反馈控制，使输出电压稳定的负载的变化不会引起输出电压的变化。具有触电保护功能。当操作人员与高压输出端接触时，仪器会监测流经人体的电流是否过高，若判定为触电，仪器会立即切断输出，保障用户的安全。

在耐压试验过程中，由于被试件与试验线接触不良，试验线损坏，会出现开路现象，导致错误判断不良品为良品；测试线短路是由于试件损坏或测试端之间距离过小造成的现象。

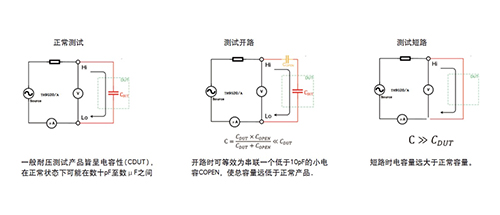

使用OCS功能，可以提前预测到测试件的短路的状况，以减少生产线上由于接触不良而导致治具设备的损坏，从而节约成本。

耐压不良是指在进行耐压测试的过程中出现了电气闪络而引起的绝缘层被破坏。目前，电压绝缘试验已成为各种电气设备和绝缘材料的安全测试标准。

但是，仅仅考虑到绝缘失效并不能完全解决产品安全问题；另一类现象，电弧放电ARC在耐压测试中越来越得到重视，放电与绝缘能力之间具有极高的相关性，所以ARC侦测是控制产品质量的关键。

以下两种情况会出现电弧放电现象：

a) 当材料遇到比较高的电压，电场的强度又比气体大的电离能时，这时材料表面会瞬间出现电离的现象，然后材料表面会形成打火并对材料形成温升现象。

长此以往下去，随着打火的不断发生和温升，材料可能会发生质变，从而导致绝缘层出现劣化，电压的耐受程度也随之下降，很终导致绝缘失效。

b) 被测元器件的检测点之间的间距过小时，在被测件两端增加较高的电压，检测点两端空间里的空气会被电离，形成打火现

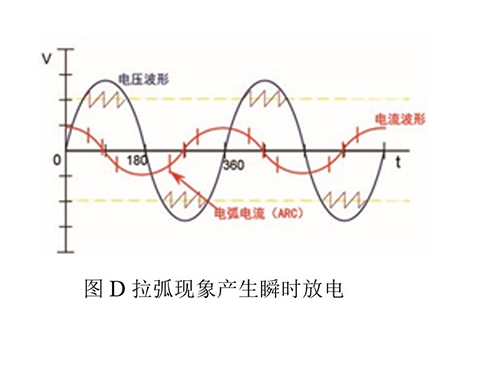

象，也就是拉弧现象。拉弧现象产生高频的瞬时放电，在测试过程中产生了一个高频电流信号，ARC的功能是用高频电量测量的结果去判断材料的绝缘性能是否良好。

TH9520A可以有效地、无损地对线圈元器件进行电气性能的高压脉冲测试。原理是测量线圈和绕组对标准线圈施加相同的脉冲电压，比较两种线圈的暂态波形，判断被测绕组元件的优劣。瞬态波形为线圈可同时判断绕组电感、品质因数Q值、绕组匝数差、匝间短路和层间短路；在有磁性材料的情况下，也可以判断材料的差异；高压脉冲下的电晕放电也会影响绕组层或多层绕组间的绝缘不良。

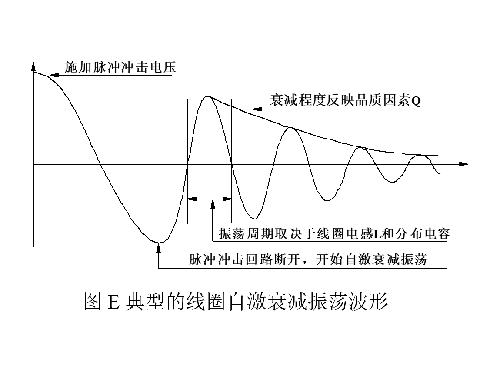

图E中的自激振荡的衰减波形与线圈的电感值L和品质因数Q直接的相系，而L值和Q值又与线圈的电感值有关匝数、制造工艺、线圈是否空心，也与磁性材料的特性有着密不可分的关系。因为施加的电压是高压脉冲电压，因此容易发现线圈短路、匝间局部短路或绝缘损坏引起的层间或匝间电晕放电。

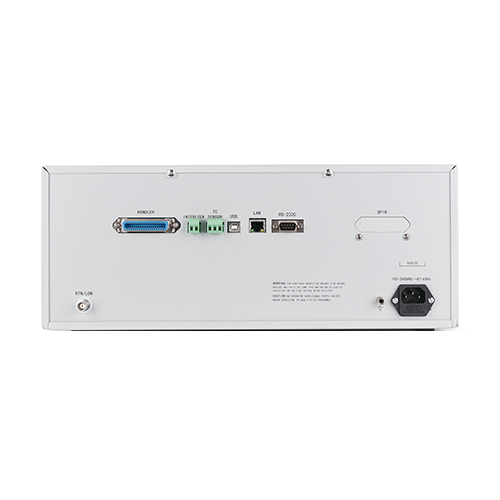

TH9520A元件分析仪标准配置

TH9520A磁性元件分析仪操作说明书

产品型号		TH9520A
通道数		8
耐压测试
输出电压	AC	0.050 - 5.000kV，步进0.001kV，频率50Hz/60Hz ±0.1%，正弦波形
	DC	0.050 - 6.000kV，步进0.01kV
	精度	±(1%设定值 + 0.1%满量程)
	调整率	≤(1%输出 + 0.1%满量程)额定功率
电压采样精度		±(1%读数 + 0.1%满量程)，1V 分辨率
电流测试	AC	0.001mA - 40.0mA
	DC	0.1μA - 10.00mA
	精度	±(1%读数 + 0.5%满量程)
输出功率	AC	200VA
	DC	60VA
ARC电弧	AC	1.0mA - 20.0mA，0.1mA步进
	DC	1.0mA - 10.0mA，0.1mA步进
绝缘电阻测试
输出电压	量程	0.050 - 1.000kV，步进0.01kV
	精度	±(1%设定值 + 0.1%满量程)
电阻测试范围		0.100MΩ - 10.00GΩ 分辨率：0.1MΩ
测量精度	≥500V	1.000MΩ - 1.000GΩ，±(3%读数+5个字)
		1.000GΩ - 10.00GΩ，±(7%读数+5个字)
		10.00GΩ - 50.00GΩ，±(10%读数+5个字)
	< 500V	0.100MΩ - 1.000GΩ，±(7%读数+5个字)
		1.000GΩ - 50.00GΩ，仅供参考无精度要求
时间设定
上升时间		OFF，0.1s - 999.9s，步进0.1s
测试时间		0.7s - 999.9s，步进0.1s
下降时间		OFF，0.1s - 999.9s，步进0.1s
等待时间		OFF，0.1s - 999.9s，步进0.1s
匝间绝缘测试
输出脉冲电压		0.1kV - 3.000kV，0.01kV步进，±5%设置值±15V
电感量测试范围		≥10μH
脉冲能量		较大   0.36焦耳
波形采样		采样率：12bit，采样速度：200MHz，8级可调，存储深度：12k Byte，样本平均：1 - 32
施加脉冲数		测试脉冲1 -   32个，消磁脉冲0 - 16个
判定方法		面积比较，面积差比较，电晕放电，相位差比较
OSC开短路测试
输出电压		开环测试，输出电压 ＜   200V
显示范围		0.01nF   - 40.0nF
设置范围		标准电容：GET获取或程序设置0.01nF - 40.0nF
		开路电容：10.0%   - 100.0%，步进0.1%
		短路电容：100.0%   - 500.0%，步进0.1%
直流低电阻测试/△与Y型电阻测试
测试信号		100 mΩ 1A，1Ω 0.5A，其他  ≤3V
测试范围		0.01mΩ - 1.2MΩ
电阻	量程	0.01mΩ - 120.00mΩ	0.1mΩ - 1200.0mΩ	0.001Ω - 12.000Ω		0.01Ω - 120.00kΩ	0.1kΩ - 1200.0kΩ
	精度	±(0.5%读数+0.04%满量程)	±(0.3%读数+0.03%满量程)	±(0.2%读数+0.03%满量程)		±(0.1%读数+0.03%满量程)	±(0.2%读数+0.03%满量程)
电感测试		标配			选配
测试参数		Ls， Lp，Rs，Rp，Q
测量准确度		0.5%
测试频率		100Hz，120Hz，1kHz， 10kHz， 100kHz
测试信号电平		1.0Vrms，10%精度
温度传感器
测量单位		℃，℉可选
测量范围精度		-10.0℃ - 99.9℃，±(0.5%读数+0.5℃)（不包括温度传感器误差）
温度转换功能		测量设置中ON/OFF可选
温度传感器		PT500（选件）
